產品名稱： | GDQ-J(b)型電氣動高真空擋板閥（帶波紋管密封） | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 泵閥管件 -- 真空閥 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
GDQ-J(b)型系列電、氣動高真空擋板閥(又稱角閥)采用波紋管密封,以電信號作為閥門開關信號，依靠壓縮空氣作為閥板啟閉動力，在失去電源或壓縮空氣時，閥門將依靠彈簧自動關閉閥門，作為高真空管路中的啟閉機構，本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化首選閥門之一。
閥門適用介質為空氣及非腐蝕性氣體。
主要技術性能
|
適用范圍(Pa) |
1x105～1.3x10-6 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-7 |
|
適用溫度（℃） |
-25～+40 |
|
氣源壓力（MPa） |
0.4～0.8 |
|
法蘭標準 |
GB4982 |
|
安裝位置 |
任意 |
|
電源電壓 |
標準出廠：AC220V/50Hz |
|
信號反饋 |
標準出廠：不帶反饋信號 特殊指定：微動開關 |
|

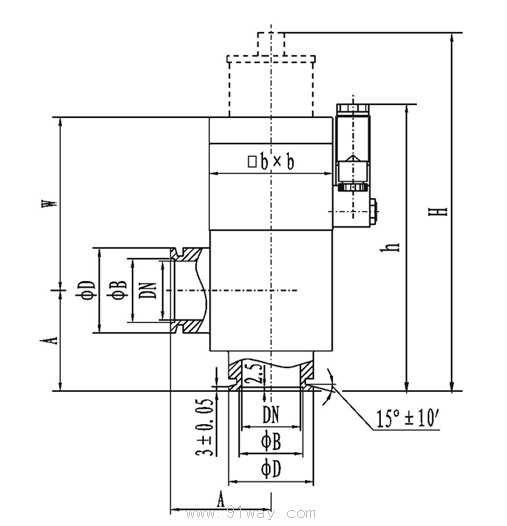

型號 |
通徑(DN) |
ΦD |
ΦB |
W |
H |
h |
A |
bxb |
|
GDQ-J10(b)/KF |
10 |
30 |
12.2 |
76 |
170 |
146 |
40 |
36x36 |
|
GDQ-J16(b)/KF |
16 |
30 |
17.2 |
76 |
170 |
146 |
40 |
36x36 |
|
GDQ-J25(b)/KF |
25 |
40 |
26.2 |
95 |
200 |
165 |
50 |
61x61 |
|
GDQ-J40(b)/KF |
40 |
55 |
41.2 |
112 |
232 |
186 |
65 |
80x80 |
