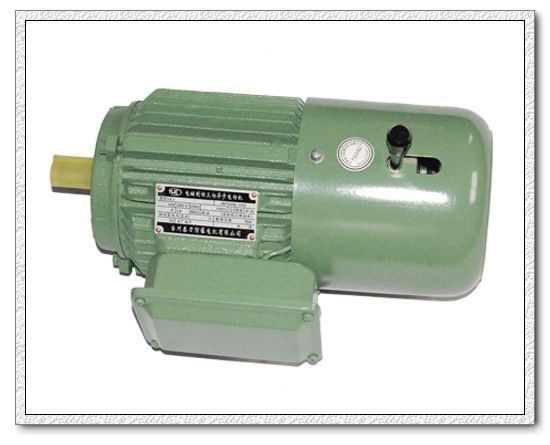

YEJK系列電磁制動三相異步電動機是根據國家標準JB/T 6456要求精心設計的制動電機。由通用的標準型（Y、Y2或Y3系列）三相異步電動機和DZK電磁制動器兩大部分組合而成。電動機后端的轉軸，通過花鍵與制動器的摩擦盤配合聯接，電磁鐵固定在電機后端蓋上，屬斷電制動型。

通電時電磁鐵產生強大的電磁力吸合銜鐵板壓縮制動彈簧，使銜鐵板脫離對摩擦盤的壓力，電動機就能靈活轉動。失電時通過制動彈簧壓力，加壓于銜鐵板，使其緊壓摩擦盤，產生強大的摩擦制動力矩，使旋轉的電機迅速制動，達到準確的定位。

YEJK系列電磁制動三相異步電動機適用于不含易燃、易爆的環境，特別適合需要快速制動、精確定位及防止滑行等要求的各種機械中，如升降機械、運輸機械、印刷機械、包裝機械、紡織機械、陶瓷機械、電鍍生產線及減速機配套的轉動機械等。

結構特點：
1、電動機主體防護等級為IP44，制動器部分為IP23；
2、電動機冷卻方式為IC411（自扇冷式）；
3、電動機絕緣等級為B級，制動器為F級；
4、手動釋放裝置，靈活、明了，使用方便。

使用條件：
1、額定電壓：電機為AC380V　50Hz，制動器為DC99V或DC170V(視規格而定)；
2、工作方式：S1（連續工作制）；
3、海拔不超過1000m；
4、環境溫度最高不超過40℃，最低為-15℃；
5、在月平均最低溫度不高于25℃時，最濕月平均最高相對濕度為90%。

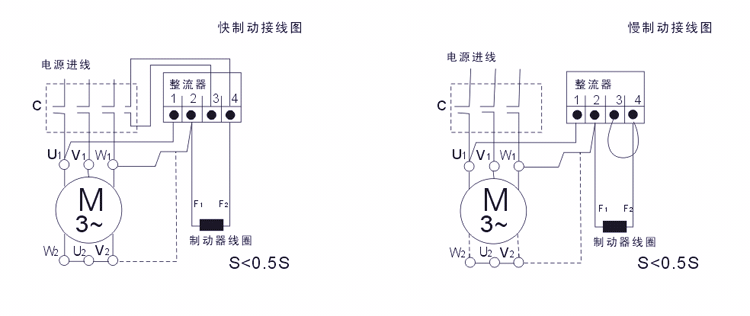

接線方法：

注：1、制動器直流電壓99V的電機按虛線聯接；
　　2、制動器直流電壓170V的電機按實線聯接；
　　3、電機若使用變頻電源時，整流器不得使用變頻電源，1和2電源進線必須從變頻器前電源處接線。

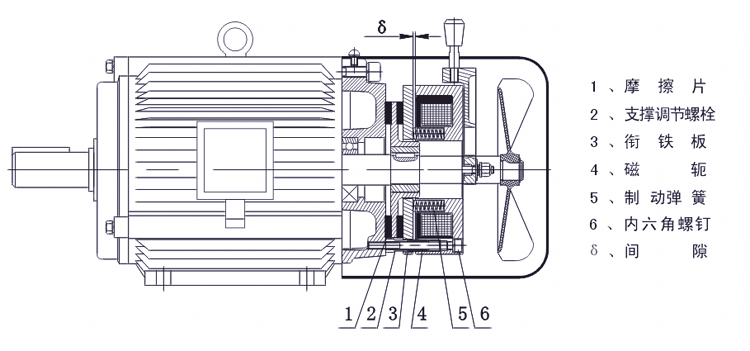

間隙的檢查與調整：
電磁制動器型號從DZK7.5至DZK40，工作間隙為0.45～0.55mm，最大磨損間隙為1.0mm；DZK75至DZK150工作間隙為0.55～0.65mm，最大磨損間隙為1.2mm。
　　
檢查：選擇相對于最大磨損間隙的塞尺厚度，插入間隙（δ）內，當大于最大磨損間隙時，應進行間隙調整。
調整：選擇相對于制動器工作間隙的塞尺厚度，先松開支撐調節螺栓（2），將塞尺插入間隙（δ）內，盡量靠近支撐調節螺栓，用內六角扳手將內六角螺釘（6）向里旋壓住塞尺后，旋進支撐調節螺栓（2），頂緊端蓋平面，再旋緊內六角螺釘（6），拔出塞尺，再調其它點。

根據上述方法，DZK7.5～DZK75制動器依次調整好三個點,再用塞尺檢查三點，間隙基本均勻即可。DZK150制動器有四個支撐點，用同樣方法，先調整兩個對點，再調整另兩個對點，調好后，檢查四點間隙，基本均勻即可。

注：規格代號DZK7.5~30為手柄釋放，DZK40~150因考慮其彈簧力過大，一般采用內六角螺釘釋放，如有需要，也可采用手柄釋放。

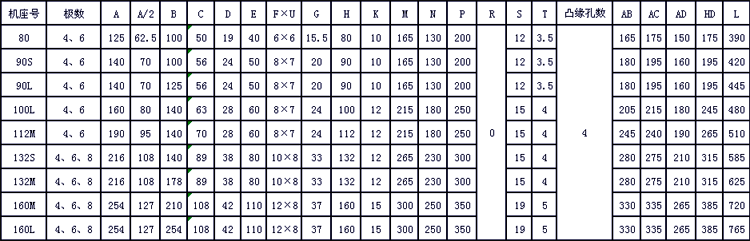

安裝尺寸：

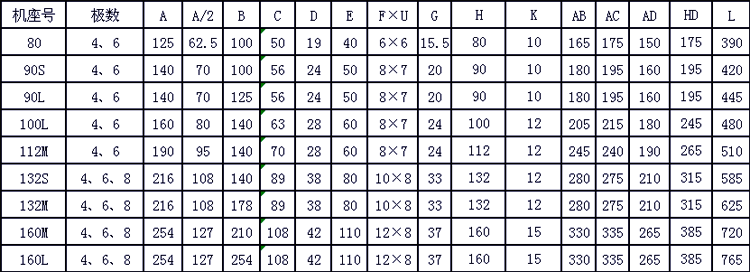

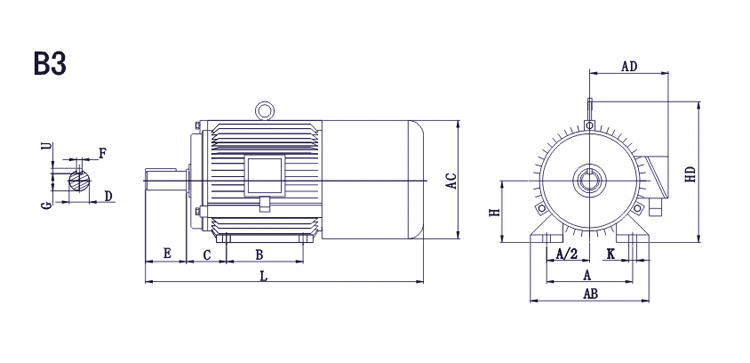

B3型機座帶底腳，端蓋無凸緣的電動機

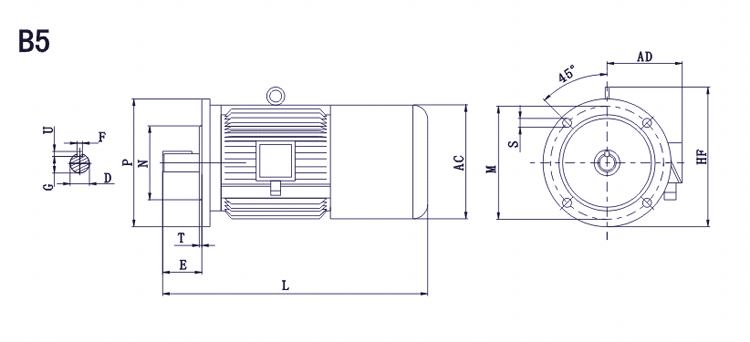

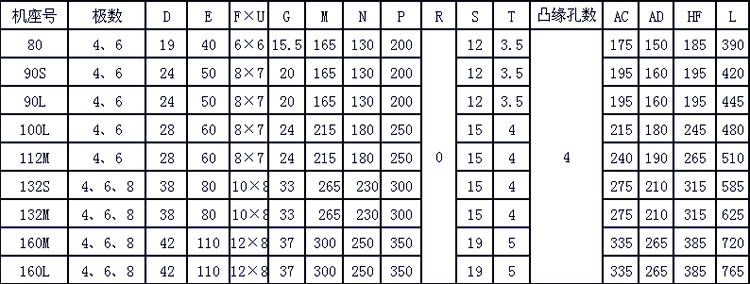

B5型機座不帶底腳，端蓋上有凸緣的電動機


　　
*R為凸緣蓋配合面至軸伸肩的距離

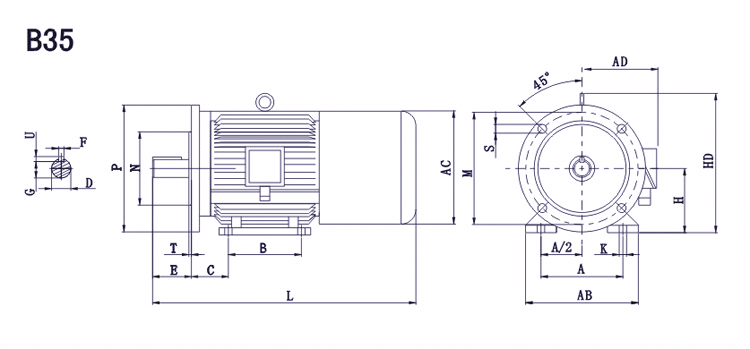

B35型機座帶底腳，端蓋上有凸緣的電動機



　　*R為凸緣蓋配合面至軸伸肩的距離

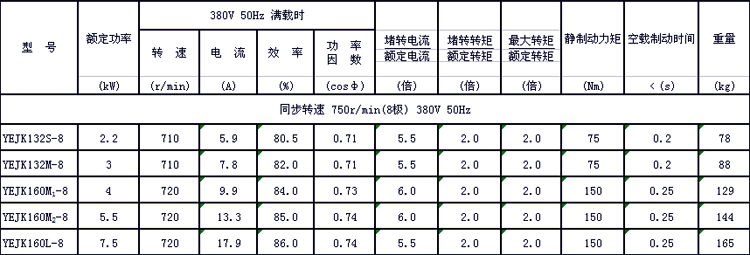

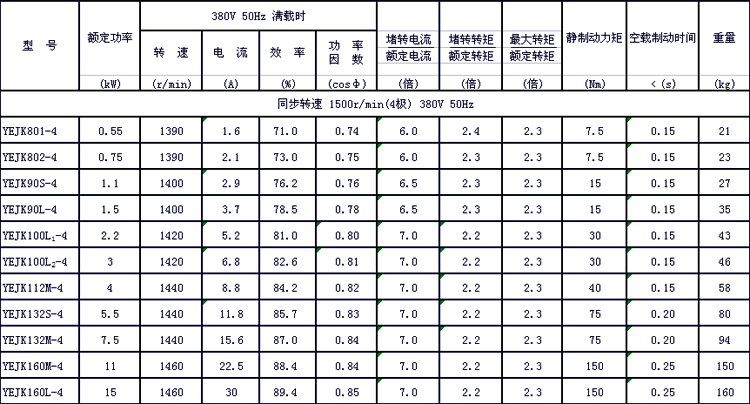

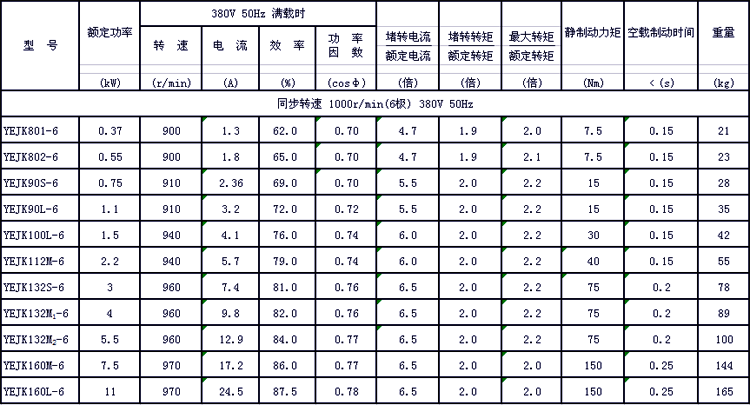

技術數據：

注意事項：
1、銜鐵板、后端蓋和摩擦盤表面不得有油污，須保持干燥、清潔；
2、制動器額定工作電壓為直流電源，接線時請按制動器銘牌電壓正確接入；
3、長期使用后，要對制動器進行保養，檢查間隙，清除摩擦粉，提高制動效果。
