一、概述

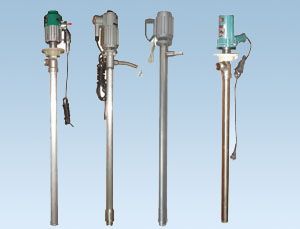

YBYB-40手提式隔爆型單相油桶電泵，適用于工廠有傳爆能力不高于B級，引燃溫度組別不低于T4組的可燃性氣體或蒸氣與空氣形成的爆炸性混合的場所及一般場所從桶抽出和輸送汽油，煤油、柴油、機油等無腐蝕性液體，其流量為40m3/h。

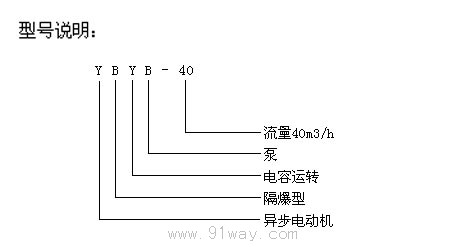

型號說明：



二、YBYB-40型防爆油桶泵工作條件及指標
環境空氣溫度：-20～+40℃；海撥不超過1000M；電壓：200V；頻率：50HZ；電機功率：120W；流量：40m3/h。


三、結構圖及說明
圖片
1、泵罩 2、過濾網 3、泵嘴4、葉輪5、異葉片支架6、軸承7、泵軸8、泵體9、骨架密封10、軸承11、軸承座12、聯軸器13、泵座14、電動機
    YBYB-40油桶泵由YBYB6312隔爆型油桶電泵電容運轉異步電動機帶動。泵通過泵座與電機聯接，電機軸與泵軸是用彈性聯軸器聯接，泵軸兩端由軸承支撐，上端軸承座內設有骨架式密封，可防止液體進入電機部分，葉輪從泵的吸入口看為逆時針方向旋轉。


四、使用說明
1、電動機的使用詳見《YBYB6312隔爆型油桶電泵電容運轉異步電機產品使用維護說明書》。
2、油桶泵使用前應接通電源并扭轉電機開關，檢查電泵運轉是否正常，葉輪旋轉方向是否正確。
3、油桶泵應輕插入和抽出油桶，避免泵體與油桶出油口邊之間激烈磨擦。
4、轉動電機開關待泵啟動后，應檢查流量和揚程是否正常，并檢查電機運轉和溫升等情況。
5、抽完一桶油后馬上停機，如電泵較長時間不工人時應將電源斷開，油桶泵切忌干運轉。

五、維護修理
1、油桶泵應定期檢查清理，外殼不得堆積灰塵和污物。
2、油桶泵一般運行5000小時左右應清洗一次軸承，并加ZL3鍾荃潤滑醋，用量為軸承空腔的1/2左右。當軸承壽命終了時應及時更換，上端軸承規格為80018，上端為101。
3、如需要換葉輪時，必須調整好葉輪與泵嘴。葉輪與泵體之間的間隔。

六、貯存運輸
    油桶泵在運輸或貯存中均不可受潮或化學腐蝕，貯存中應保持干燥、通風，避免周圍環境溫度的急劇變化。
