用途

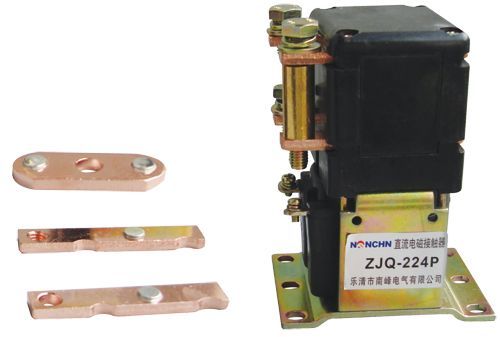

ZJ ZJQ2**(P)系列直流接觸器適用于蓄電池或整流電源供電;用于操縱牽引,泵電動機以及其他電動車輛的電源開關操作。同時廣泛用于通訊電源,不間斷電源等電控系統。
技術數據
| 主觸點額定電流 |
阻性負載τ=1ms,150A 工作制和通電持續率100A 100%;150A 50% 20min; 1200A 5% 30sec; 1800A 2% 20min |
| 抗電強度 |
50Hz 1000V AC 1min |
| 動作時間 |
冷態吸合時間:≯30ms,釋放:≯30ms |
| 動作特性 |
冷態吸合電壓:≯66%,冷態釋放電壓:≯30%,≮5% |
| 機械壽命 |
100萬次 |
| 電壽命 |
阻性負載(τ=1ms):5萬次,感性負載(DC-5):le,2萬次 |
| 線圈消耗功率小于15瓦,線圈最大電流(A) |
線圈和觸點額定電壓(V) |
| 12 |
24 |
30 |
36 |
40 |
48 |
72 |
80 |
| 2.5 |
1.5 |
0.6 |
0.9 |
0.85 |
0.82 |
0.5 |
0.45 |
| 注:1、線圈參數可按用戶要求更改。2、ZJQ2XXP觸點可帶封閉擋板防塵。 |
使用條件
1、環境溫度:-25~+40℃;
2、海拔高度:0~2000米;
3、25℃最大相對濕度:90%;
4、固定處的振動:10~50Hz,10m/s2;
5、沖擊:30m/ s2;
6、安裝方向:任意
7、電源電壓波動范圍:0.7-1。1Ue
8、工作制:8H長時

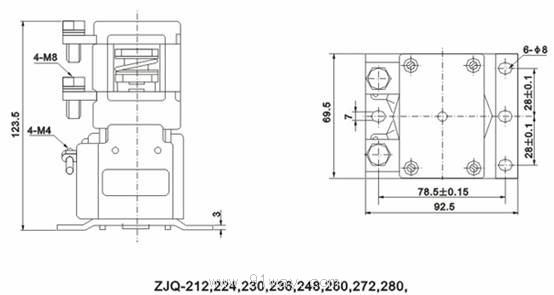

外型安裝圖

線路原理圖

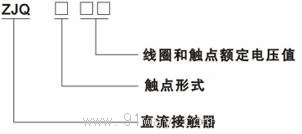

產品型號含義
