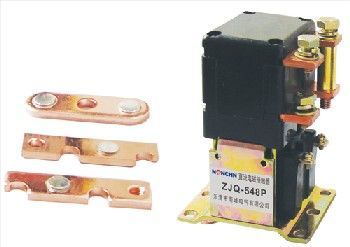

ZJQ500系列直流接觸器產品詳細說明：

用途
ZJQ5**（P）系列直流接觸器適用于蓄電池或整流電源供電；用于操縱牽引，泵電動機以及其他電動車輛的電源開關操作。同時廣泛用于通訊電源，不間斷電源等電控系統。

技術參數

主觸點額定電流	阻性負載τ=1ms，300A 工作制和通電持續率225A 100%；300A 50% 20min; 1200A 5% 30sec; 1800A 2% 20min
抗電強度	50Hz 1000V AC 1min
動作時間	冷態吸合時間：≯30ms，釋放：≯30ms
動作特性	冷態吸合電壓：≯66% 冷態釋放電壓：≯30%，≮5%
機械壽命	100萬次
電壽命	阻性負載（τ=1ms）：5萬次，感性負載（DC-5）：le，2萬次
線圈消耗功率小小于15瓦，線圈最大電流（A）	線圈和觸點額定電壓（V）
	12	24	30	36	40	48	72	80
	2.5	1.5	0.6	0.9	0.85	0.82	0.5	0.45
注：1、線圈參數可按用戶要求更改。2、ZJQ5XXP觸點可帶封閉擋板防塵。

使用條件
1、環境溫度：-25~+40℃；
2、海拔高度：0~2000米；
3、25℃最大相對濕度：90%;
4、固定處的振動：10~50Hz，10m/s2;
5、沖擊：30m/ s2;
6、安裝方向：任意
7、電源電壓波動范圍：0.7-1。1Ue
8、工作制：8H長時

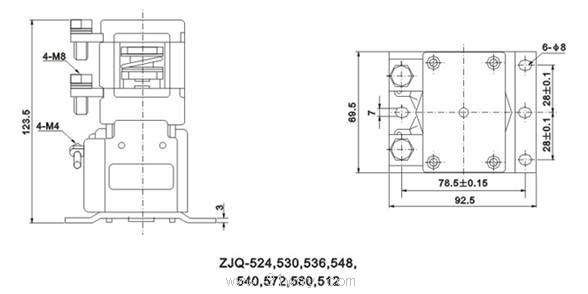

外型安裝圖


線路原理圖

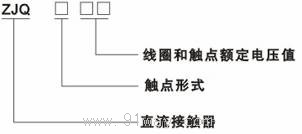

產品型號含義
