Z961Y焊接電動閘閥產品詳細說明：

Z961Y焊接電動閘閥

1． 殼體精密鑄造工藝，外觀光潔，組織均勻，滿足高中低壓要求；
2． 特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；
3． 背密封設計，有效保護密封填料，杜絕跑冒滴漏；
4． 雙閘板設計，密封面自動 100% 吻合，特別方便在線檢修；
5． 高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制鑄鋼件質量；
6． 閥桿表面經精密磨削，抗擦傷，有效地減輕啟閉力矩，操作更輕松；
7． 采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
8． 雙向承壓密封設計，滿足各類特殊工況的苛刻要求；
9． 嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測。 10． 各類自控智能型電裝選擇，實現遠程自動控制及自動檢測。

Z961Y焊接電動閘閥執行標準 Administer Standard

設計與制造 Design Spec	結構長度 Face To Face	壓力-溫度等級 Pressure Temperature Lating	試驗-檢驗 Inspection And Test
E101 JB/T3595 DL/T531	E101 JB2766 JB/T15188.1	E101 JB/T3595	E101

主要性能規范Chief Property And Specification

型 號 Type	公稱壓力Nominal Pressure	強度試驗(MPa) Shell Test	密封試驗(MPa) Sealing Test	適用溫度℃Working Temperature	適用介質Suitable Medium
Z60Y-250 Z960Y-250	25.0	37.5	27.5	≤425	水、蒸汽、油品Water、Steam、Oil
Z60Y-250I Z960Y-250I	25.0	37.5	27.5	≤550
Z60Y-320 Z960Y-320	32.0	48.0	35.2	≤425
Z60Y-320I Z960Y-320I	32.0	48.0	35.2	≤550
Z60Y-P54100V Z960Y-P54100V	P54100V	30	11	≤540
Z60Y-P54140V Z960Y-P54140V	P54140V	42	15.4
Z60Y-P54170V Z960Y-P54170V	P54170V	48	18.7

主要零件材料及性能Main Part Materials and Property

閥 體 Body	閥 蓋 Cover	支 架 Yoke	閘 板 Wedge Disc	閥 桿 Stem	閥 座 Semt	密封環Sealing ring	填料Packing	閥桿螺母Yoke Bushing
WCB A105	WCB 35	WCB	WCB	2Cr13	25	增強柔性石墨Enhanced Flexibie Graphite	增強柔性石墨Enhanced Flexibie Graphite	ZCuLAL10Fe3
WC6 12Cr1MoV	WC6 12Cr1MoV	WC6	WC6	25Cr2MoV 20Cr1Mo1V1A	304
WC9 12Cr1MoV	WC9 12Cr1MoV	WC9	WC9	25Cr2MoV 20Cr1Mo1V1A	304

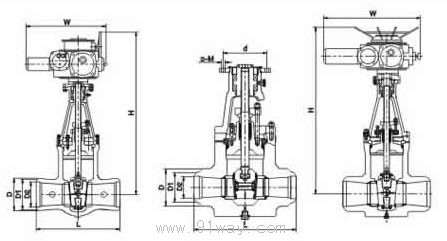

規格 主要尺寸 Size Main Dimensions

25.0MPa	DN	L	d	H	L1	L2	選配電裝E.A
Z60Y-250
	100	485	98	1164	437	277	DZW45
	125	600	118	1250	437	277	DZW60
	175	762	148	1650	554	309	DZW180
	225	1041	222	1650	554	309	DZW180
300	1245	294	2080	554	309	DZW250
32.0MPa	100	533	82	1236	437	277	DZW45
Z60Y-320 Z60Y-320I Z960Y-320 Z960Y-320I	125	630	98	1450	437	277	DZW60
	175	750	142	1650	554	309	DZW180
	225	1060	186	1680	554	309	DZW180
	300	1397	278	2265	764	398	DZW500
P5410.0MPa	100	406	84	1164	437	277	DZW45
Z60Y- P54100V Z960Y- P54100V	125	486	100	1402	437	277	DZW60
	175	711	158	1650	554	309	DZW180
	225	864	200	1650	554	309	DZW180
	300	1067	280	2106	764	398	DZW350
P5417.0MPa	100	533	96	1236	437	277	DZW45
Z60Y- P54170V Z960Y- P54170V	125	610	118	1302	437	277	DZW60
	175	762	148	1650	554	309	DZW180
	225	1041	222	1650	554	309	DZW180
