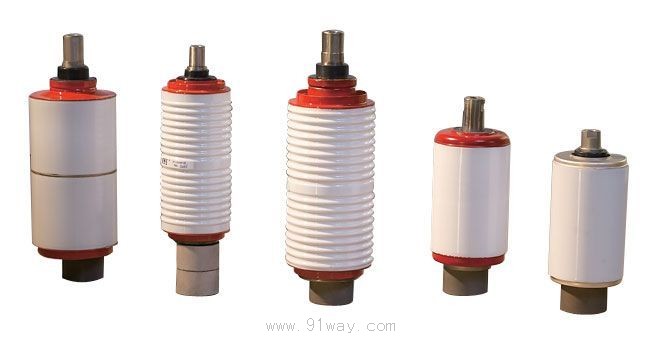

產品名稱： | TD14A-12/1250-31.5B真空滅弧室 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 備品配件 -- 陶瓷真空滅弧室 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
TD14A-12/1250-31.5B真空滅弧室介紹：

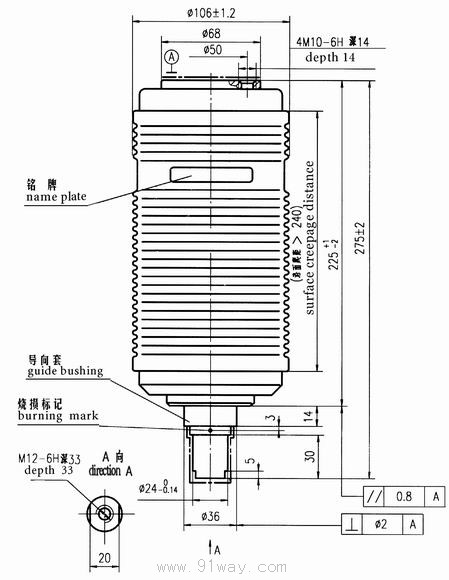

外形尺寸圖
| 參數名稱 | 參數值 | 單位 |
|---|---|---|
| 額定電壓 | 12 | kV |
| 額定電流 | 1250 | A |
| 額定頻率 | 50 | Hz |
| 短時(1min)工頻耐受電壓 | 42 | kV |
| 雷電沖擊耐受電壓 | 75 | kV |
| 額定短路開斷電流 | 31.5 | kA |
| 額定峰值耐受電流 | 80 | kA |
| 額定短路關合電流 | 80 | kA |
| 額定短時耐受電流 | 31.5 | kA |
| 額定短路持續時間 | 4 | s |
| 額定單個電容器組開斷電流 | 630 | A |
| 額定背對背電容器組開斷電流 | 400 | A |
| 額定操作順序 | O-0.3(0.5)s-CO-180s-CO | |
| 額定短路開斷電流次數 | 50 | 次 |
| 機械壽命 | 20000 | 次 |
| 觸頭自閉力 | 140±50 | N |
| 額定開距下的觸頭反力 | 230±50 | N |
| 額定觸頭壓力下限時的回路電阻 | 20 | μΩ |
| 觸頭允許磨損厚度 | 3 | mm |
| 真空滅弧室內部氣體壓力 | 0.001 | Pa |
| 運動部分的質量 | 1.4 | kg |
| 真空滅弧室質量 | 4.7 | kg |
| 觸頭開距 | 11±1 | mm |
| 平均分閘速度 | 1.1±0.2 | m/s |
| 平均合閘速度 | 0.6±0.2 | m/s |
| 額定觸頭壓力 | 3100±200 | N |
| 觸頭合閘彈跳時間 | 2 | ms |
| 觸頭合閘和分閘不同期性 | 2 | ms |
| 分閘觸頭反彈幅值 | 2 | mm |
| 外徑 | 106 | mm |
| 安裝高度 | 225 | mm |
| 外形 | 傘裙、爬距≥240 |
