| 產品名稱: | NQB型氣動隔膜泵 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 泵閥管件 -- 隔膜泵 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
簡單介紹:
NQB氣動隔膜泵既能抽送流動的液體,又能輸送一些不易流動的介質,具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
性能及特點:
NBQ氣動隔膜泵既能抽送流動的液體,又能輸送一些不易流動的介質,具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
1、不需灌引水,吸程高達7m,揚程達70m,出口壓力≥kgf/cm2;
2、流動寬敞,通過性能好,允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時,對泵磨損甚微;
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7kgf/cm2之間);
4、NBQ氣動隔膜泵無旋轉部件,沒有軸封,隔膜將抽送的介質與泵的運動部件、工件介質完全隔開,所輸送的介質不會向外泄漏。所以抽送有毒、易發揮 或腐蝕性介質時,不會造成環境污染和危害人身安全;
5、不必用電,在易燃、易爆志氣使用安全可靠;
6、可以浸沒在介質中工作;
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門,即使由于意外情況而長時間無介質運行或突然停機,泵也不會因此而損壞,一 旦超負荷,泵會自地動停機,具有自我保護性能,當負荷恢復正常后,以能自動啟動運行;
8、NBQ氣動隔膜泵結構簡單、易損件少,該泵結構簡單,安裝、維修方便,泵輸送的介質不會接觸到配氣閥,聯桿等運行部件,不象其他類型的泵因轉子、活 塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、可輸送較粘的液體(粘度在1萬厘泊以下);
10、NBQ氣動隔膜泵無須用油潤滑,即使空轉,對泵也無任何影響,這是該泵一大特點。
NQB型氣動隔膜泵主要用途
1、花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等;
2、油漆、顏料、膠水、粘合劑等;
3、各種瓦、瓷、磚器及陶器釉漿等;
4、各種磨料、腐蝕劑、清洗油垢等;
5、各種劇毒、易燃、易發揮液體等;
6、各種污水、水泥灌漿及灰漿等;
7、各種強酸、強堿、強腐蝕液體等;
8、作為各種固液分離設備的前級送壓裝置。
材質:
工程塑料
不銹鋼
鑄鐵
壓鑄鋁合金
襯膠

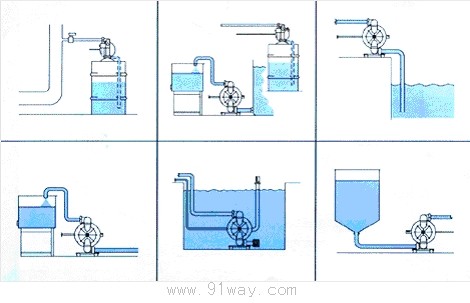

應用范圍:
給排水類流體
漿液輸送
污水排放
干粉粉末輸送
油墨、化工類
食品類
高粘度物質
性能參數表:
|
型號 |
流量 |
揚程 |
出口壓力 |
吸程 |
最大允許顆粒直粒 |
最大供氣壓力 |
最大空氣 |
材料 Materials | |||
|
鋁 |
不銹鋼 |
鑄鐵 |
增強 | ||||||||
|
NBQ-10 |
0~0.8 |
0~50 |
6 |
5 |
1 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
NBQ-15 |
0~1 |
0~50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
NBQ-25 |
0~2.4 |
0~50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
NBQ-40 |
0~8 |
0~50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
NBQ-50 |
0~12 |
0~50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
|
NBQ-65 |
0~16 |
0~50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
|
NBQ-80 |
0~24 |
0~50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
|
NBQ-100 |
0~30 |
0~50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |

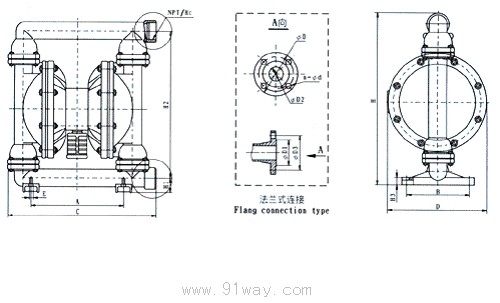

安裝尺寸:
|
型號 |
A |
B |
C |
D |
E |
H1 |
H2 |
H3 |
H |
螺紋式 |
法蘭式 | |||||
|
NPT/RC |
D1 |
D2 |
D3 |
D |
n |
d | ||||||||||
|
NBQ-10 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
|
NBQ-15 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
|
NBQ-25 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1 |
- |
- |
- |
- |
- |
- |
|
NBQ-40 |
236 |
145 |
381 |
248 |
12 |
50 |
348 |
18 |
428 |
11/2 |
- |
- |
- |
- |
- |
- |
|
NBQ-50 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2 |
84 |
50 |
125 |
165 |
4 |
18 |
|
NBQ-65 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
21/2 |
104 |
65 |
145 |
185 |
4 |
18 |
|
NBQ-80 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
3 |
118 |
80 |
160 |
200 |
8 |
18 |
|
NBQ-100 |
360 |
240 |
634 |
455 |
18 |
130 |
721 |
60 |
960 |
- |
140 |
100 |
180 |
200 |
8 |
18 |
技術參數:
流量Q:0.8-30立方米/小時
揚程H:0-50mm
口徑:¢10-100
溫度范圍下:-20-+150℃
供所壓力P:0.2-0.7MPa
粘度:1萬厘泊以下
結構示意
