ZAJV電動V型調節球閥產品詳細說明：

ZAJV電子式電動V型調節球閥，配用CKR系列電動執行機構，無需另配伺服放大器，有輸入控制信號（4-20mADC或1-5ADC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。

一、閥體
公稱通徑；25-300mm
公稱壓力：PN1.6,4.0,6.4Mpa
連接形式：法蘭式按JB/T79.2-94凹或按JB78-5P對夾式
法蘭連接
材料：WCBZG1Gr18Ni9TiCF3M
填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料。耐高溫碳纖維填料
溫度：常溫：-20℃~+120℃散熱：+200℃~+450℃
二、閥內組件
閥芯形式：V形缺口半球體

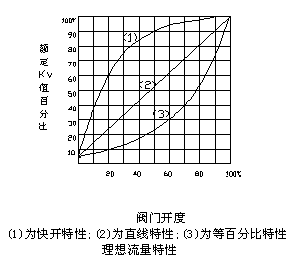

流量特性：等百分比特性。
球體閥桿2Cr131Cr18Ni9TioCr17Ni12Mo2(316L)
金屬閥座材料：與閥桿材料相同，密封堆焊鈷鉻硬質合金，非金屬閥材料，增強聚四氟乙烯。
三、執行機構
類型：可選用PSQ系列、CWR、3810系列角行程執行機構。
防爆型選3810系列。

四、ZAJV電動V型調節球閥規格參數表：

公稱通徑DN	25	32	40	50	65		80	100	125	150		200	250		300
流量系數（Kv）	25	40	63	100	160		250	350	680	990		1600	2500		4000
動作范圍	0-90°
允許壓差△P	小于公稱壓力（1.6MPa）
泄漏量Q	按API598標準測試 無泄漏
環境溫度℃	-20~60℃
基本誤差	±2%
回差	±2%
死區	1%
可調范圍	250:1
配用執行機構	PSQ101, 3810RSA-05 CKR-05~10					PSQ201 381RSC-30 CKR-20～30					PSQ301 3810RSC-50 CKR-40			PSQ701 CKR-60

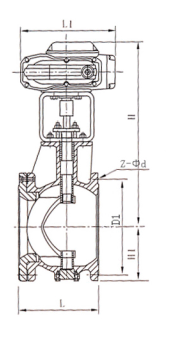

公稱通徑DN	L	CWR		H1	D1	Z-ød
	1.6\2.5\4.0	H	L1			1.6MPa
25	102	277	208	60	85	4-14
32	102	295	208	65	100	4-18
40	114	305	208	75	110	4-18
50	124	364	208	95	125	4-18
65	143	379	208	105	145	4-18
80	165	389	256	120	160	8-18
100	194	402	256	140	180	8-18
125	213	426	256	165	210	8-18
150	229	445	256	185	240	8-23
200	243	465	256	205	295	12-23
250	297	610	346	240	355	12-25
300	338	660	346	290	410	12-25

七、訂貨須知
1.產品型號與名稱 6.額定流量系數
2.公稱通徑DN(mm) 7.介質種類和溫度范圍
3.公稱壓力 8.閥前后壓力(壓差)
4.流量特性 9.電源電壓和控制信號
5.閥體材質 10.其它特殊要求
