CD系列電動操作機構產品詳細說明：

CD系列和CDM3系列電動操作機構，適用國內外各種（63-1250A）塑殼斷路器，該系列產品價格較為經濟。

技術參數
額定工作電壓	AC380（400）V，AC220（230）V
工作電流	5～8A

性能描述
1、安裝方便，動作可靠；

CD系列電動操作機構（以下簡稱電操）為低壓塑料外殼式斷路器的專用配件，與斷路器配套后，可對斷路器進行遠距離電動閉合、斷開及再扣，以實現輸配電網絡的集中控制和自動控制。

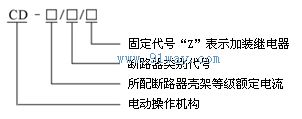

型號及含義


注：斷路器類別代號：
“M”配CM1、NF、BM、TM30斷路器；
“P”配DZ10型斷路器；
“S”配DZ20型斷路器；
“H”配CM1－H、HLA、CDM8、NM1型斷路器；
“A”配LG系列型斷路器；
“L”配LG系列型斷路器；
“TO”配TOTG系列斷路器。

電動操作機構電路圖

型號規格		配用斷路器	外形安裝尺寸				功率 （W）	額定電壓 （V）
			A	B	H	D
N□型	CD-400N□	NF、CM1、BM、TM	255	154	140	6.5	120	AC220V AC230V AC380V AC400V DC230V
	CD-630N□		255	154	140	6.5
	CD-800N□		280	220	143	6.5	200
	CD-1200N□		298	220	158	6.5
P型	CD-250P	DZ10-250	278	176	125	6.5	120
	CD-600P	DZ10-600	375	220	135	6.5	200
X型	CD-200X	DZX10-200	278	176	125	6.5	120
	CD-600X	DZX10-600	375	220	135	6.5	200
S型	CD-200S	DZ20-200	308	125	128	6.5	120
	CD-400S	DZ20-400	232	177	126	6.5
	CD-630S	DZ20J-400、DZ20G400 DZ20Y630、DZ20J-630	280	220	138	6.5	200
	CD-1250S	DZ20Y-1250S	395	220	145	6.5
A型	CD-250A	ABB、HSM1	240	125	132	5.5	120
	CD-400A		235	146	131	5.5
	CD-630A		280	220	142	6.5	200
	CD-1200A		350	220	134	6.5
H型	CD-400H	CM1-400H、CDM8-400、NM1-400	253	154	132	6.5	120
	CD-600H	HLA-600、CDM8-630、NM1-630	280	220	137	6.5	200
TO型	CD-400TO	TOTG	234	146	120	5.5	120
	CD-600TO	TOTG	280	220	137	6.5	200
L型	CD-800L	LG800AF	253	154	138	6.5	120
