YCY型軸向柱塞泵產品詳細說明：

結構原理簡述
該種變量形式的軸向柱塞泵是靠泵本身壓力自動控制，如上圖高壓油流通過通道（a）、(b)、（c），進入變量殼體（302）的下腔（d），由此經過通道(e) 分別進入通道(f)和（h），當彈簧的作用力大于由通道（f）進入伺服活塞（309）下端環形面積的液壓推力時，則油液經（h）進入上腔（g），推動變量活塞（301）向下移動，使泵的流量增加。

反之，當泵的壓力克服彈簧力使伺服活塞向上動時，堵塞通道（h），使（g）腔油通過（i）而卸壓，此時變量活塞上移，泵的流量減小。

下圖表示YCY14-1B泵的變量特性曲線，其陰影表示特性調節范圍。AB的斜率是由外彈簧(307)剛度決定的，BC的斜率是由外彈簧（307）和內彈簧（306）的合成剛度決定的，CD的長短取決于限位螺釘的位置（限制變量頭的傾斜角）。
調節變量特性時，如需按A1B1C1D1規律變化，可先將限位螺釘擰至上端，然后調節彈簧套（305）使其流量剛發生變化時的壓力與A1點的壓力相符，再調節限位螺釘，使流量不再變化時的高壓流量與D1點的流量相符，其中間壓力與流量的變化關系是預先設計好的，不需要調整，只要A1和D1兩點的流量、壓力調好了，該泵就自動地按A1B1C1特性曲線變化。
這種變量型式的特性曲線是近似地按恒功率變化。上述特性的轉換點A1和D1的參數可按以下方法計算：

例如：已知某一機器的工藝特性要求泵的最大壓力為Pmax，在Pmax時D1點的流量為Q1，泵在低壓時的流量為Qmax，則泵在A1點的壓力為：
其中：ηP1—泵在P1的總效率
  　　ηPmax—泵在Pmax的總效率
在本系列泵中，可取ηP1/ηPmax≈1
原動機的功率選擇可以按下式：
NH=Pmax·Q1/60η
其中η可取0.8-0.9（當Q1較小時取較小值，較大時取較大值。）

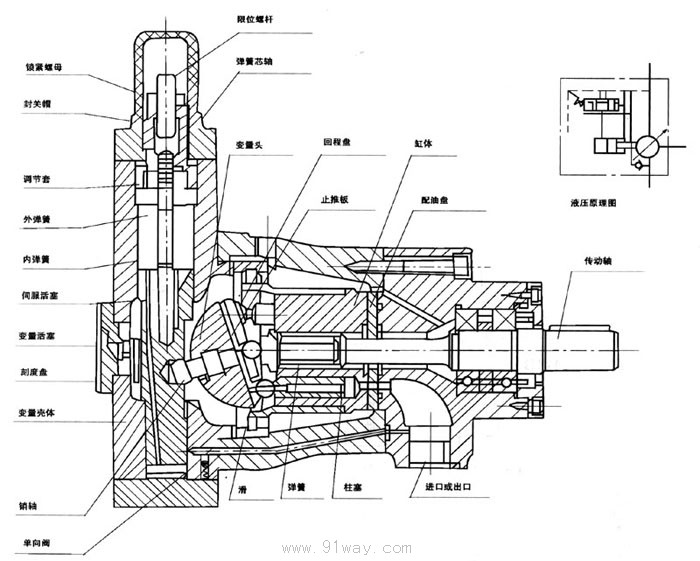

結構圖

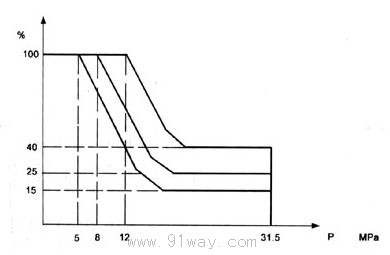

特性曲線


10.25（32）40.63（80）YCY14-1B（括號內為YGY）

160.250.（400）YCY14-1B

推薦管道尺寸（不可逆泵用）
型號	進口	出口	回油口
10YCY14-1B	22×16	18×13	10×8
25（32）YCY14-1B	34×24	28×20	10×8
40YCY14-1B	42×30	34×24	12×10
63（80）YCY14-1B	50×38	42×30	12×10
160YCY14-1B	63×46	50×38	18×15
250YCY14-1B	75×55	63×46	18×15
400YGY14-1B	90×66	75×55	22×18

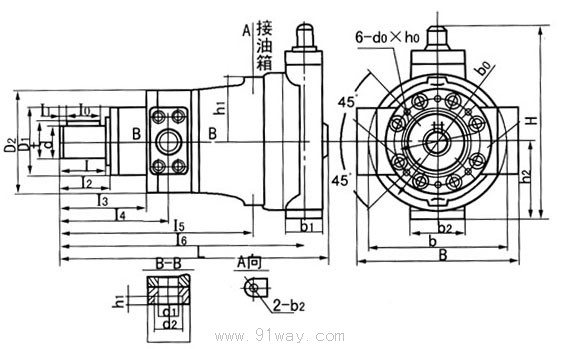

型號	B	b	b0 （N9）	b1	b2	b3	D0	D1 （f9）	D2	D3	d （h6）	d1	d2	d3
10YCY14-1B	172	142	8	50	88		100	75	125	150	25	M22×1.5		M14×1.5
25（32）YCY14-1B	198	172	8	66	100		125	100	150	170	30	M33×2		M14×1.5
40YCY14-1B	210	180	10	66	100		135	100	164	182	32	M39×2		M18×1.5
63（80）YCY14-1B	258	200	12	74	104		155	120	190	225	40	M42×2		M18×1.5
160YCY14-1B	329	340	16	100	120	90	198	150	240	300	55	50	64	M22×1.5
250（400）YCY14-1B	385	420	18	100	140	110	230	180	280	360	60	55	76	M22×1.5

型號	H	h1	h2	h3	L	I	I0	I1	I2	I3	I4	I5	I6	t	d0×h0
10YCY14-1B	288	71	100		295	40	30	4	41	86	109	194	258	28	M10×25深
25.32YCY14-1B	351	83	120		362	52	45	4	54	104	134	246	317	32.5	M10×25深
40YCY14-1B	373	87	120		362	49	45	4	54	104	136	236	317	35	M10×25深
63YCY14-1B	400	108	140		440	60	50	4	62	122	157	300	389	42.8	M12×25深
160YCY14-1B	448	141	173	25	595	106	100	4	110	180	230	411	533	59	M16×35深
250（400）YCY14-1B	576	170	210	25	691	110	100	5	112	212	272	492	629	63.9	M20×45深
