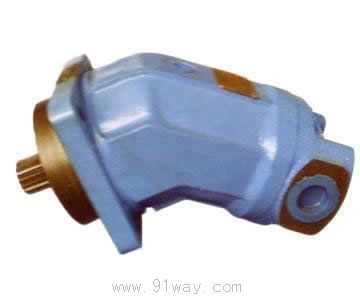

A2F定量泵/馬達(6.1斜軸式軸向柱塞設計)產品詳細說明：

A2F定量泵/馬達(6.1斜軸式軸向柱塞設計)：

彎軸結構的軸向錐柱塞，具有固定排量，在開式或閉式回路中用作靜液傳動的泵或馬達。
當作為泵工作時，流量與驅動轉速和排量成正比。
當作為馬達工作時，輸出轉速與流量成正比而與排量成反比。
輸出扭矩隨高壓側與低壓側之間的壓降而加大。
特點：
傾角大的元件：所有規格都有相同的40°傾角，給出很高的功率，重量比較小的尺寸，最佳的效率和經濟的結構。
帶有兩個密封圈的整體錐形柱塞，專利的夫萬向軸缸驅動。
易于安裝和維修的軸承結構，提供較長的壽命。
新等級的現代設計標準系列。
特制修改系列具有1-4系列相同的液壓連接口、法蘭和驅動軸規格。

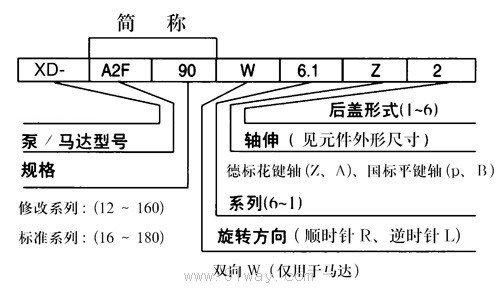

A2F定量泵/馬達(6.1斜軸式軸向柱塞設計)型號示意

工作壓力：
泵吸油口S的最低壓力
Pabsmin——0.08MPa
泵的出口及馬達進口(油口A或B)的壓力
標準系列
德標花鍵軸伸A
　　額定壓力——PN=40MPa
　　最高壓力——Pmax=45MPa
國標平鍵軸伸B
　　額定壓力——PN=35MPa
　　最高壓力——Pmax=40MPa
　　修改系列
德標花鍵軸伸Z
　　額定壓力——PN=35MPa
　　最高壓力——Pmax=40MPa
國標平鍵軸伸P
　　額定壓力——PN=35MPa
　　最高壓力——Pmax=40MPa

規格（排量）與轉速
標準系列（開式系統在進口有0.1MPa絕對壓力）

規格		16	32	45	63	90	125	180
排量Vgmax(ml/r)		16	32	45.6	63	90	125	180
最高轉速	閉式系統	6000	4750	4250	3750	3350	3000	2650
nmax(r/min)	閉式系統	3150	2500	2240	2000	1800	1600	1450

修改系列（開式系統在進口有0.1MPa絕對壓力）

規格		12	23	28	56	80	107	160
排量Vgmax(ml/r)		12	22.9	28.1	56.1	80.4	106.7	160.4
最高轉速	閉式系統	6000	4750	4750	3750	3350	3000	2650
nmax(r/min)	閉式系統	3150	2500	2500	2000	1800	1600	1450
