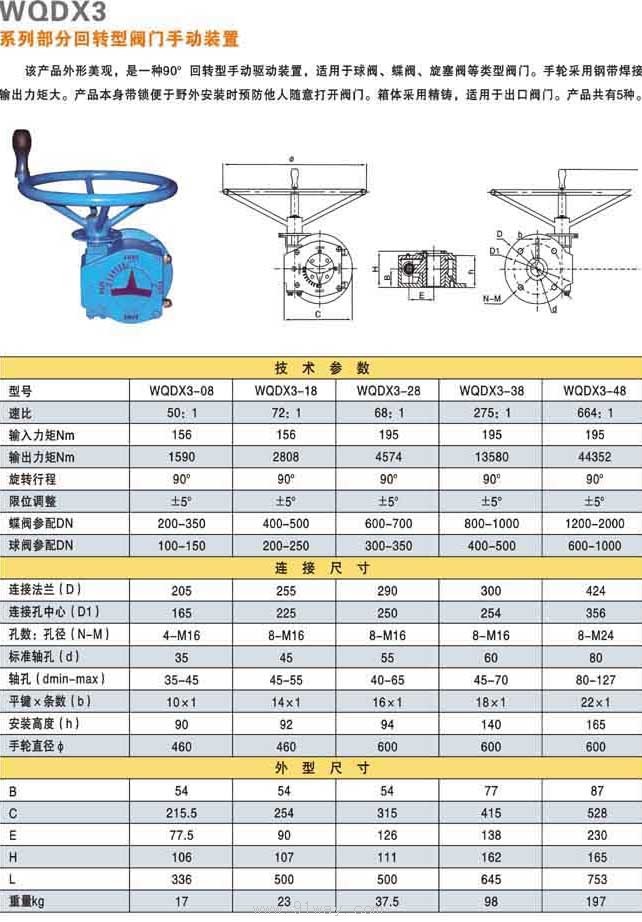

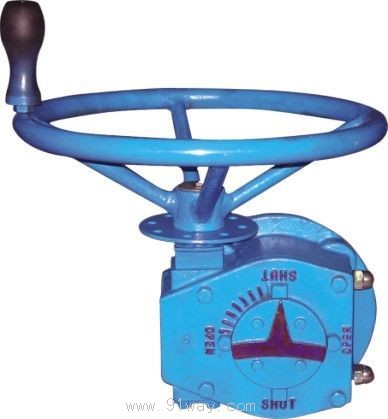

技 術 參 數

型號

WQDX3-08

WQDX3-18

WQDX3-28

WQDX3-38

WQDX3-48

速比

50:1

72:1

68:1

275:1

664:1

輸入力矩Nm

156

156

195

195

195

輸出力矩Nm

1590

2808

4574

13580

44352

旋轉行程

90°

90°

90°

90°

90°

限位調整

±5°

±5°

±5°

±5°

±5°

蝶閥參配

200～350

400～500

600～700

800～1000

1200～2000

球閥參配

100～150

200～250

300～350

400～500

600～1000

連 接 尺 寸

連接法蘭（D）

205

255

290

300

424

連接孔中心（D1）

165

225

250

254

356

孔數：孔徑（N-M）

4-M16

8-M16

8-M16

8-M16

8-M24

標準軸孔(d)

35

45

55

60

80

軸孔(dmin-max)

35～45

45～55

40～65

45～70

80～127

平鍵X條數(b)

10X1

14X1

16X1

18X1

22X1

安裝高度(h)

90

92

94

140

165

手輪直徑Ф

460

460

600

600

600

外 形 尺 寸

B

54

54

54

77

87

C

215.5

254

315

415

528

E

77.5

90

126

138

230

H

106

107

111

162

165

L

336

500

500

645

753

重量Kg

17Kg

23 Kg

37.5Kg
