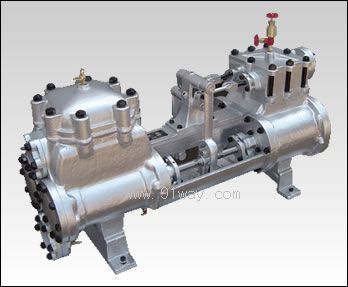

2QS型臥式雙缸往復泵產品詳細說明：

用途：2QS型泵系臥式雙缸作用蒸汽直接作用泵。適用于鍋爐給水，礦山排水或輸送石油、油產品及其他中性液體。在偏僻無電力的農村可做農田給水泵。輸送介質的溫度不超過105℃無腐蝕、顆粒、其他何雜質的液體。

2QS型臥式雙缸往復泵性能參數表:

型  號	流 量 m 3 / h	壓力 M P a		泵速 m I n-1			行程 m m		介質 最高 溫度 0．C		蒸汽壓力MPa				泵口徑mm				外型尺寸 長X寬X高 m m		泵重 Kg
											進汽		排汽		入口		出口
2QS—2/2	0.9---2	2		60—120			75		75		1.2		0.02		40		32		805X420X380		135
2QS—14/2	5.5—14	2		25—60			150		100		1.5		0.02		70		70		556X628X1350		375
2QS—1/1.7	1	1.7		42—116			76		100		1.4		0.05		32		25		668X226X318		55
2QS—3.5/1.7	1.3—3.5	1.7		42—116			76		60		1.2		0.05		32		25		668X226X318		55
2QS—4.8/1.7	3.2—4.8	1.7		38—57			102		60		1		0.05		51		38		880X310X445		155
2QS—6/1.7	4—6	1.7		69—104			102		60		1.1		0.05		38		32		794X234X370		120
2QS—9/1.7	5—9	1.7		51—93			120		60		1.2		0.05		64		38		860X380X190		190
2QS—15/1.7	7—15	1.7		31—47			152		60		1.2		0.05		74		50		1140X458X585		511
2QS—21/1.7	14—21	1.7		27—47			254		60		1		0.05		102		76		1590X532X810		679
2QS—29/1.7	19—29	1.7		38—56			254		60		1		0.05		102		76		1570X512X724		785
2QS—53/1.7	25—53	1.7		26—58			254		60		1		0.05		127		102		1780X580X726		835
2QS—63/1.7	38—63	1.7		24—40			305		60		0.9		0.05		152		102		1936X755X900		1387
2QS—130/1.7	90—130	1.7		35—50			380		60		0.8		0.05		178		150		2150X835X1350		2750
2QS—170/1.7	100—170	1.7		22—37			450		60		0.8		0.05		204		178		3265X1360X1330		3800
2QS—14/6.4	7—14	6.4		15—30			350		105		0.85		0.02		80		50		3110X1380X1155		3500
2QS—18/4	18	4		31			300		105		4		0.05		100		80		2420X1020X845		1520
2QS—40/4	20---40	4		20—40			350		105		1.3		0.02		120		95		3110X1380X1155		3500
2QS—30/4.5	15—30	4.5		15—30			350		105		1.4		0.05		120		95		3110X1380X1155		3500
2QS—42.5/3.2	21—42.5	3.2		22—43			350		105		1.1		0.05		125		95		3110X1380X1155		3500
2QS—35.5/2	18—35.5	2		20—39			254		105		1.3		0.05		125		100		1575X665X810		765
2QS—42.5/2	21—42.5	2		21—43			254		105		1.3		0.05		125		100		1575X665X810		765
2QS—75/5.5	35—75	5.5		22—48			350		105		1.75		0.05		158		128		3110X1360X1155		3500
2QS—75/5	44—75	5		22—37			420		60		1.1		0.05		178		150		3265X1360X1350		4200
2QS—70/3.4	35--70		3.4		15--30	350		60		1.6		0.02		150		125		2731X904X1101		3200

2QS型臥式雙缸往復泵主要規格和技術參數：

新型號	老型號	汽缸直徑 （mm）	水缸直徑 （mm）	往復行程 （mm）	流量 (立方米/時)	往復次數 （次/分）	連接管口徑
							進汽	排汽	進水	出水
2QS-3.5/17	QB-2	80	50	75	2.4	75	10	15	25	20
2QS-4.8/17	QB-3	115	70	102	3-6	38-70	15	20	50	40
2QS-9/17	QB-4	133	89	127	5-11.5	30-64	20	32	65	40
2QS-15/17	QB-5	152	102	152	6-16.5	39-63	25	32	80	50
2QS-21/17	QB-6	190	110	200	11-20.5	30-50	40	50	100	80
2QS-29/17	QB-7	190	130	200	16.5-29.5	30-50	40	50	100	80
2QS-53/17	QB-9	250	150	250	22.5-44	26-45	50	65	125	100
2QS-63/17	QB-11	300	180	360	58-63	24-40	50	65	150	100

高壓蒸汽往復泵主要規格和技術參數

新型號	汽缸 直徑 （mm）	水缸 直徑 （mm）	往復 行程 （mm）	流量(立方米/時)	往復次數（次/分）	連接管口徑 （mm）				外型尺寸	底腳尺寸	底腳 螺絲	機重 (kg)
						進汽	排汽	進水	出水
2QS-9/25	52	80	152	55	30-60	20	40	65	40	1124*406*526	753*320	M12	85
2QS-53/25	25	130	250	24-40	30-60	50	65	125	100	1515*652*787	1055*480	M22	920
