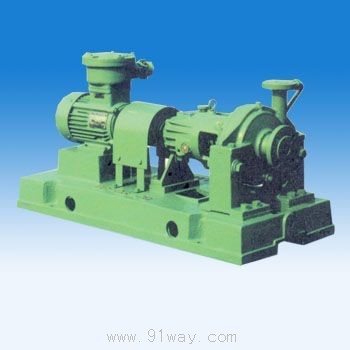

XL/DXL小流量化工流程泵產品詳細說明：

主要特點
　　XL、DXL型小流量化工流程泵是為滿足精細石油化工裝置及市場需要而設計的新系列產品。具有以下特點：
　　軸承體部件采用懸架及托架結構與AY型及DY型泵通用。
　　水力過流部位為我廠專利設計及制造技術。
　　零部件通用化程度高，通標件為幾個系列產品共用。
　　選材精良，主體以Ⅱ、Ⅲ類材料為主。
　　單兩級泵軸向水平吸入，滿足石油化工工藝流程的系統布置。
　
性能范圍
　　XL型單、兩級流程泵性能范圍：流量Q=0.5—6.0立方米每小時揚程H=16—125m
　　DXL型多級流程泵性能范圍：流量Q=0.5—4.0立方米每小時揚程H=144—440m
　　XL、DXL型流程泵介質溫度T=—144—350℃

主要用途
　　可用在石油精煉，石油化工和化學工業等輸送不含有固體顆粒的石油制品，液態烴及工藝流程水等及一般腐蝕性的酸堿液。

型號說明
　　XL——小流量流程泵；
　　　1，3——泵流量（立方米每小時）；
　　　Ⅱ——過流部件材料代號；
　　　40，60單級揚程；
　　　2，6——級數；
　　　A——葉輪經過一次切割。

結構特征
　　XL型單兩級化工流程泵為軸向吸入徑向垂直吐出的徑向剖分懸臂式結構，DXL型為徑向垂直吸入吐出的節段式托架結構。XL、DXL型泵殼體支承為殼體與泵支架中心支承結構，軸封有可供選擇的彈簧或波紋管型機械密封，軸封腔外設有水冷腔。XL型單兩級泵轉子支承是由裝有一個23XX滾柱軸承和一對2663XX角接觸球軸承的懸架支承。DXL型泵的轉子是由一端裝有2307滾柱軸承，另一端裝有266307角接觸球軸承的托架支承，所有的軸承潤滑結構。DXL型多級泵的軸向力平衡以平衡盤為主，角接觸球軸承為輔的聯合結構。為了泵檢修時拆卸方便，泵采用可供選擇的加長彈性柱銷聯軸器及柔性膜片聯軸器。
　　軸封系統：
　　1、機械密封的型式根據輸送介質選用。
　　（1）U1001型機械密封，用于150℃以下油品。
　　（2）DTM型多彈簧機械密封，用于150℃以下液態烴及工藝流程水。
　　（3）DBM型金屬波紋管密封，用于150℃以上液態石油制品及水。
　　（4）腐蝕性介質所選用的密封由雙方協商選用。
　　2、密封沖洗液管路接有限流孔板。平均封液量XL型單、兩級泵為0.18立方米每小時。DXL型多級泵為0.36立方米每小時，其壓力高于密封腔壓力0.07—0.1AMPa。
　　3、如需方無特殊要求，XL型單級泵密封沖洗管路由制造廠與泵本體聯接好。
　　冷卻水管路系統：
　　1、冷卻水是根據泵輸送介質溫度（80℃以上），對軸封腔、軸承、泵支架及機械密封端蓋進行冷卻。
　　2、冷卻水管路由制造廠聯接后留進出水接口，其接口單、兩級泵為3/8管螺紋，多級泵為1/2管螺紋。
　　3、冷卻水是單、兩級泵為0.3—0.5立方米每小時，多級泵為0.6—1立方米每小時。各段管路設有調節閥，由用戶調配其冷卻水量。

型號 Type	流量 (m3/h) Capacity	揚程 (m) Head	轉速 (rpm) Speed	功率 N （ kw) Power		效率 (%) Efficiency
				軸功率 Shart	電機功率 Motor
XL32-20-125	3.2	20	2900	0.48	按液體的比重和粘度選用	35
XL32-20-160	3.2	32		0.93		30
XL32-20-200	3.2	50		1.62		27
XL32-20-250	3.2	80		4.1		17
XL40-25-125	6.3	20	2900	0.66		52
XL40-25-160	6.3	32		1.53		36
XL40-25-200	6.3	50		2.52		34
XL40-25-250	6.3	80		5.3		26
XL50-32-125	7.5	23	2900	1.09		43
	12.5	20		1.33		51
	15.0	18		1.50		49
XL50-32-125A	6.8	18.8	2900	0.87		40
	11.3	16.4		1.01		50
	13.6	14.7		1.16		47
XL50-32-125	3.75	5.57	1450	0.16		36
	6.3	5.0		0.19		45
	7.5	4.5		0.21		44
XL50-32-125A	3.4	4.7	1450	0.13		33.3
	5.7	4.1		0.149		43
	6.8	3.7		0.163		42
XL50-32-160	7.5	34.5	2900	2.13		33
	12.5	32		2.37		46
	15.0	30		2.45		50
XL50-32-160A	6.8	28.5	2900	1.76		30
	11.3	26.4		1.85		44
	13.6	24.8		1.91		48
XL50-32-160	3.75	8.6	1450	0.30		29
	6.3	8.0		0.34		40
	7.5	7.5		0.36		43
XL50-32-160A	3.4	7.1	1450	0.253		25.9
	5.7	6.6		0.277		37.1
	6.8	6.2		0.28		41
XL50-32-200	7.5	51.8	2900	3.78		28
	12.5	50		4.36		39
	15.0	48		4.56		43
XL50-32-200A	6.8	42.7	2900	3.16		25
	11.3	41		3.24		38
	13.6	39.5		3.57		41
XL50-32-200	3.75	12.9	1450	0.57		23
	6.3	12.5		0.65		33
	7.5	12.0		0.68		36
XL50-32-200A	3.4	10.6	1450	0.488		20
	5.7	10.3		0.516		31
	6.8	9.9		0.54		34
XL50-32-250	7.5	82	2900	7.28		23
	12.5	80		8.25		33
	15.0	78.5		8.79		36.5
XL50-32-250A	7	71.9	2900	6.84		20
	11.7	70		6.97		32
	14	68.8		7.71		34
XL50-32-250B	6.6	63.6	2900	5.71		20
	11	62		6.19		30
	13.2	60.9		6.64		33
XL50-32-250	3.75	20.5	1450	1.23		17
	6.3	20		1.27		27
	7.5	6.2		1.29		31
XL50-32-250A	3.51	18	1450	1.12		15.4
	5.9	17.5		1.125		25
	7.02	17.2		1.18		27.9
XL65-50-125	15	21.3	2900	1.85		47
	25	20		2.2		62
	30	18.6		2.4		63
XL65-50-125A	13.6	17.6	2900	1.48		44
	22.7	16.5		1.67		61
	27.3	15.4		1.91		59.9
XL65-50-125	7.5	5.4	1450	0.25		44
	12.5	5		0.31		55
	15.0	4.5		0.33		56
XL65-50-125A	6.8	4.5	1450	0.23		41
	11.3	4.1		0.234		54
	13.6	3.7		0.258		53
XL65-50-160	15	34.2	2900	3.18		44
	25	32		3.82		57
	30	30		4.15		59
XL65-50-160A	13.6	28.4	2900	2.56		41
	22.7	26.5		2.93		56
	27.3	24.8		3.29		56
XL65-50-160	7.5	8.55	1450	0.45		39
	12.5	8		0.53		51
	15.0	7.5		0.58		52.5
XL65-50-160A	6.8	7.09	1450	0.37		35.5
	11.3	6.6		0.41		49.6
	13.6	6.2		0.46		49.9
XL65-40-200	15	53.2	2900	5.3		41
	25	50		6.55		52
	30	47.4		7.27		53.5
XL65-40-200A	13.6	43.9	2900	4.28		38
	22.7	41		5.07		50
	27.3	39.3		5.73		51
XL65-40-200	7.5	13.3	1450	0.78		35
	12.5	12.5		0.93		46
	15.0	11.9		1.02		47.5
XL65-40-200A	6.8	11	1450	0.64		31.8
	11.3	10.3		0.72		44
	13.6	9.8		0.81		44.8
XL65-40-250	15	81.2	2900	9.76		34
	25	80		11.84		46
	30	78.4		12.8		50
XL65-40-250A	14	71	2900	8.73		31
	23.4	74.8		10.6		45
	28	68.6		11.13		47
XL65-40-250B	13.2	62.8	2900	7.29		31
	22	61.8		8.42		44
	26.4	53		8.45		45
XL65-40-250	7.5	20.3	2900	1.48		28
	12.5	20		1.75		39
	15.0	19.6		1.86		43
XL65-40-250A	7	17.8	1450	1.35		25
	11.7	17.5		1.47		37.9
	14	17.2		1.64		40
XL65-40-315	15	126.8	1450	18.5		28
	25	125		21.8		39
	30	124		23.8		42.5
XL65-40-315A	14	111.2	2900	18.1		258
	23.4	109.5		18.36		38
	28	108.8		22.12		40
XL65-40-315B	13.2	98	2900	14.69		34
	22	96.5		15.63		37
	26.4	95.9		17.67		39
XL65-40-315	7.5	32.4	1450	3.0		22
	12.5	32		3.3		33
	15	31.7		3.5		37
XL65-40-315A	7	28.4	1450	2.84		19
	11.7	28		2.78		31
	14	27.8		3.12		34
XL80-65-125	30	23.2	2900	3.16		60
	50	20		3.95		69
	60	17.6		4.29		67
XL80-65-125A	27.2	19.1	2900	2.48		57
	45.3	16.5		3.04		67
	54.4	14.5		3.36		64
XL80-65-125	15	5.8	1450	0.44		54
	25	5		0.53		64
	30	4.4		0.58		62
XL80-65-125A	13.6	4.8	1450	0.349		51
	22.6	4.1		0.407		62
	27.2	3.6		0.452		59
XL80-65-160	30	36	2900	5.16		57
	50	32		6.5		67
	60	28.4		7.14		65
XL80-65-160A	27.2	29.7	2900	4.08		54
	45.4	26.4		5.02		65
	54.4	23.4		5.39		62
XL80-65-160	15	9	1450	0.74		50
	25	8		0.88		62
	30	7.2		0.95		62
XL80-65-160A	13.6	7.4	1450	0.58		47.3
	22.7	6.6		0.68		60
	27.2	5.9		0.74		59
XL80-50-200	30	55.2	2900	8.5		53
	50	50		10.8		63
	60	45.2		11.9		62
XL80-50-200A	27.2	45.4	2900	6.73		50
	45.3	41		8.29		61
	54.4	37.2		9.35		59
XL80-50-200	15	13.5	1450	1.25		44
	25	12.5		1.49		57
	30	11.5		1.6		58
XL80-50-200A	13.6	11.1	1450	1.00		41
	22.7	10.3		1.135		56.1
	27.2	9.5		1.28		55
XL80-50-250	30	84	2900	16.0		43
	50	80		20.6		53
	60	75		22.7		54
XL80-50-250A	28.14	73.55	2900	13.2		42.7
	46.9	70.5		16.1		56
	56.28	67.4		17.8		58.03
XL80-50-250B	26.4	64.8	2900	11.4		40.86
	44	62.2		13.8		54
	52.8	60		15.0		57.52
XL80-50-250	15	21	1450	2.15		40
	25	20		2.72		50
	30	18.8		3.01		51
XL80-50-250A	14.04	18.2	1450	1.66		42
	23.4	17.6		2.25		50
	28.08	16.7		2.63		48.5
XL80-50-315	30	128	2900	33.1	38	2.5
	50	125		34.1	50	2.5
	60	123		38.0	53	3.0
