J744X角式排泥閥產品詳細說明：

J744X角式排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用。

技術參數
1、工作壓力：1.0Mpa
2、介質：水
3、液村缸工作壓力：0.3-0.6Mpa
4、液壓缸工作液：氣、油、防銹水

主要部件材料
閥體： HT200
液壓缸： HT200
缸蓋： HT200
閥板： HT200
閥桿：不銹鋼
密封皮碗：耐磨丁腈橡膠

工作原理及性能
J744X/J644X液壓、氣動角式快開排泥閥設計合理，使用方便，密封性能好，經久耐用，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只需3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便，壽命可達2年以上，經用戶反饋信息，使用壽命右達5年之久，J744X/J644X角式排泥閥必須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣，本產品可節省人力物力，有很大的經濟效益是理想產品。

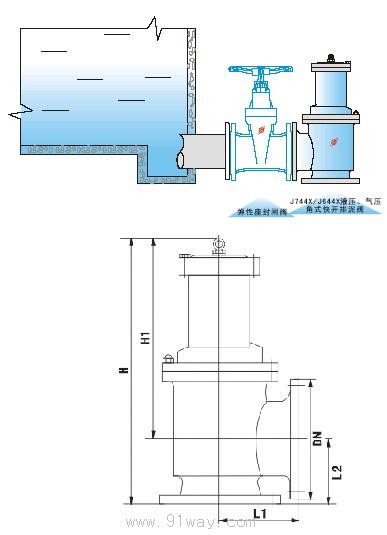

液壓、氣動角式快開排泥閥結構尺寸 ：

公稱通徑DN(mm)|尺寸|型號	J744X-10、J644X-10						接管螺紋G	閥桿材料
	H	L1	L2	D	D1	z-Φd
80	480	135	125	195	160	4-18	1/2"	不銹鋼
100	500	145	125	215	180	4-18	1/2"	不銹鋼
150	620	203	140	280	240	8-23	1/2"	不銹鋼
200	735	225	185	335	295	8-23	1/2"	不銹鋼
250	805	260	205	390	350	12-23	1/2"	不銹鋼
300	940	280	245	440	400	12-23	3/4"	不銹鋼
350	1100	305	270	500	460	16-23	1"	不銹鋼
400	1200	304	310	565	215	16-25	1"	不銹鋼

J744X角式排泥閥
