一、用途:

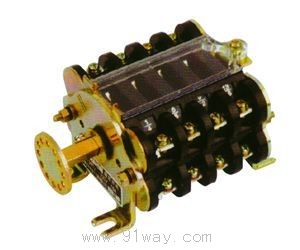

F4-4I/L型輔助開關主要用于各種高壓斷路器,高壓隔離開關的操動機構上的控制回路中的合閘、分閘、聯鎖、信號的控制。亦可用作轉換開關、組合開關使用。
二、使用條件
1、海拔高度不超過3000米;
2、周?chē)h(huán)境溫度-40℃~+40℃;
3、相對濕度:日平均值不大于95%,月平均值不大于90%;
4、振動加速度不大于15米/秒2;
5、周?chē)橘|(zhì)無爆炸危險,無火災,無塵埃,無破壞絕緣及足以腐蝕金屬氣體的場所。
三、技術參數:
額定電壓:AC380V-220V
額定電流:10A
| 常開常閉對數 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
| 隔板節數 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
| L1(mm) |
88 |
106 |
124 |
142 |
160 |
178 |
196 |
214 |
| L2(mm) |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |

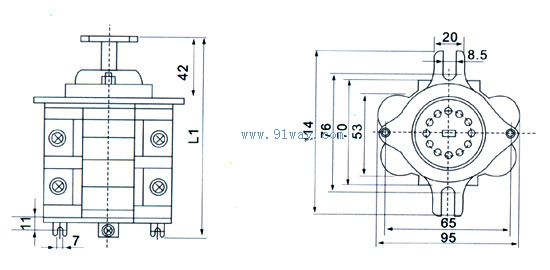

四、外形及安裝尺寸:
