CS49H熱動力式疏水閥產品詳細說明：

CS49H熱動力式疏水閥

1、帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
2、備有過濾網和排污閥。
3、熱動力式疏水閥動作靈敏可靠、排水量大。

工作原理
CS49H疏水閥是利用熱動力學特性，當凝結水排到較低壓力區時會發生二次蒸發，并在粘度、密度等方面與蒸汽存在差異驅動啟閉件。

主要用途
CS49H熱動力式疏水閥適用于蒸汽管路及蒸汽設備上，起到阻止蒸汽泄漏，排除凝結水的作用，從而達到節能和防止可能引起的故障。

熱動力式疏水閥主要技術參數和性能指標:

主要零件	閥體	閥蓋	閥片	閥帽
材料	鑄鋼	鑄鋼	不銹鋼l	不銹鋼

熱動力式疏水閥主要外形尺寸：

產品型號	DN	尺寸
		螺紋連接		承插焊連接				法蘭連接
		L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-φd
CS19H 16 C 25 40 CS69H 16 C 25 40 CS49H 16 C 25 40	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4×φ18
	40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×φ18
	50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×φ18
	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×φ18
	80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×φ18
	100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×φ18
CS19H-16Z CS49H-16Z	15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14

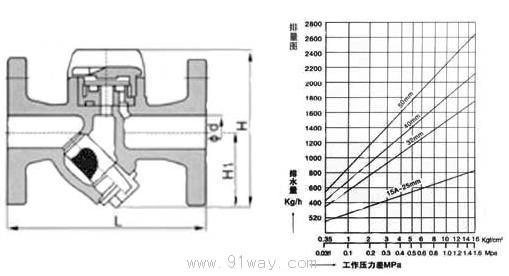

CS49H熱動力式疏水閥結構排量圖
