PUH系列而腐耐麻工程塑料離心泵產品詳細說明：

概述
PUH系列抗腐耐磨工程塑料離心泵是由本單位在廣泛分析、總結國內、外同類產品的基礎上專門開發生產的主導產品。該系列產品結構設計新穎、合理、密封可靠，葉輪有半開啟式（K型）和全封閉式（C型）兩種。K型和C型泵均適合于清液的輸送，而K型泵更適合于輸送含顆粒、易結晶的介質。密封采用機械密封和動力密封，特殊要求可另行設計。一般使用溫度為為-20℃～80℃，瞬時高溫不允許超過100℃。

PUH系列耐腐耐磨離心泵的過流部件全部采用目前世界上最新穎的經過改性的超高分子量聚乙烯（UHMWPE）為材質一次壓制成型（泵殼為整體壓制），因而該系列產品具有：
1、極優異的耐腐蝕性能，能耐各種酸、堿、強氧化劑的腐蝕，其耐腐蝕性接近于塑料王F4。
2、極優異的耐麻性能，其耐麻性能遠遠超過不銹鋼，是替代不銹鋼泵和陶瓷泵的理想產品。
3、優良的熱急變性、自潤滑性和抗沖擊性能，葉輪等工程塑料關鍵部件不會因沖擊而開裂，彌補了陶瓷泵易碎的缺陷。整機性能優異，運轉平衡可靠�？蓮V泛應用于石油、化工、冶煉、化纖、制藥、食品、染料、化肥、農藥、造紙等行業。

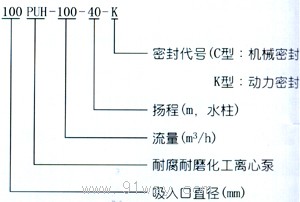

型號意義

結構圖

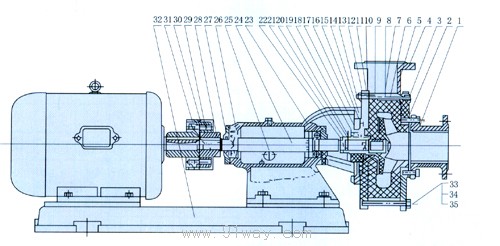

1、進口鐵按管理工作2、進口墊床3、泵蓋及泵蓋墊床4、出口鐵接管5、出口墊床6、拼帽（含鋼拼帽）7、拼帽墊床8、葉輪9、泵殼10、前后鐵夾板11、L型墊床12、鋼墊13、墊床14、油封項圈15、冷卻罩16、油封17、冷卻罩壓蓋18、軸套19、擋水圈20、墊床21、并緊螺母22、并緊螺母23、軸承座24、主軸25、油標26、軸承27、軸承側蓋28、主軸聯軸器29、柱銷30、彈性圈31、電機聯軸器32、底座33、螺栓34、螺母35、彈簧墊圈

密封結構圖

1、軸套2、軸封項圈3、墊床4、冷卻罩5、油封6、調整圈7、冷卻罩壓蓋
1、動環2、膠墊3、靜環4、U型墊5、墊床6、靜環座7、彈簧8、軸套9、冷卻罩10、油封11、冷卻罩壓蓋

安裝圖

性能參數表（注：介質比重較小時，配套電機功率可相應降低）

型號	進口*出口 mm	揚程 m	流量 m3/h	轉速 r/min	配套電機		輸送介質 量大比重	軸封結構
					功率KW	型號
32PUH-10-20C	32*25	20	10	2900	2.2	Y90L-2	＜1.5	機械密封
32PUH-10-20K	32*25	20	10	2900	2.2	Y90L-2	＜1.5	動力密封
50PUH-20-30C	50*40	30	20	2900	5.5	Y132S1-2	＜1.4	機械密封
50PUH-20-30K	50*40	30	20	2900	5.5	Y132S1-2	＜1.4	動力密封
65PUH-30-30KB	65*50	30	30	2900	11	Y160M1-2	＜1.3	動力密封
65PUH-30-50K	65*50	50	30	2900	15	Y160M1-2	＜1.3	動力密封
80PUH-40-50KB	80*50	50	40	2900	15	Y160M1-2	＜1.3	動力密封
80PUH-40-30K	80*65	30	40	2900	11	Y160M1-2	＜1.3	動力密封
100PUH-60-35K	100*80	35	60	2900	18.5	Y160M1-2	＜1.4	動力密封
100PUH-80-25K	100*80	25	80	2900	18.5	Y160L-2	＜1.4	動力密封
100PUH-80-50K	100*80	50	80	2900	30	Y200L1-2	＜1.4	動力密封
100PUH-100-40K	100*80	40	100	2900	30	Y200L1-2	＜1.4	動力密封
100PUH-120-40KB	100*80	40	120	2900	30	Y200L1-2	＜1.4	動力密封
150PUH-120-25KB	150*125	25	120	1450	30	Y225M-4	＜1.4	動力密封
150PUH-150-40K	150*125	40	150	1450	45	Y225M-4	＜1.4	動力密封
150PUH-220-25K	150*125	25	220	1450	37	Y225M-4	＜1.4	動力密封
200PUH-350-32C	200*150	32	350	1450	75	Y280S-4	＜1.4	機械密封
200PUH-440-27C	200*150	27	440	1450	75	Y280S-4	＜1.4	機械密封
200PUH-440-35C	200*150	35	440	1450	75	Y280S-4	＜1.4	機械密封

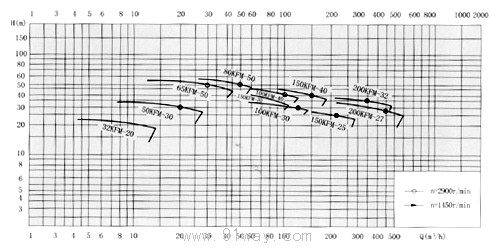

性能曲線圖

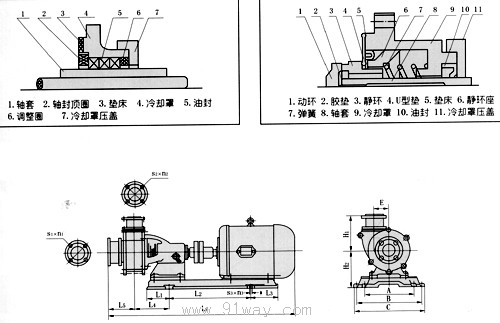

外形安裝尺寸

型號	外形安裝尺寸
	h	s3×n3	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	L6	D1	s1×n1	D1	s2×n2
32PUH-10-20C	20	18×4	260	260	300	81	170	174.5	97	336	97	188	151	864	90	14×4	75	14×4
32PUH-10-20K	20	18×4	260	260	300	81	170	174.5	97	336	97	188	151	864	90	14×4	75	14×4
50PUH-20-30C	25	20×4	320	320	370	98	208	205	160	400	160	259	163	897	110	14×4	100	14×4
50PUH-20-30K	25	20×4	320	320	370	98	208	205	160	400	160	259	163	897	110	14×4	100	14×4
65PUH-30-30KB	28	20×4	445	445	530	100	290	250	184	480	184	335	195	1310	140	18×4	110	18×4
65PUH-30-50K	28	20×4	330	400	470	126.5	310	311	184	620	166	335	240	1310	160	18×4	110	18×4
80PUH-40-50KB	28	20×4	330	400	470	126.5	310	311	184	620	166	335	240	1310	180	18×4	110	18×4
80PUH-40-30K	28	20×4	445	445	530	100	290	250	184	480	184	335	195	1310	180	18×4	160	18×4
100PUH-60-35K	35	23×4	460	460	520	126	300	284	185	680	173	298	214	1582	180	18×4	160	18×4
100PUH-80-25K	35	23×4	460	460	520	126	300	284	185	680	173	298	214	1582	180	18×4	160	18×4
100PUH-80-50K	35	20×4	480	480	540	136	335	280.5	188	665	207	298	214	1447	180	18×4	160	18×4
100PUH-100-40K	35	20×4	480	480	540	136	335	280.5	188	665	207	298	214	1447	180	18×4	160	18×4
100PUH-120-40KB	30	20×4	480	480	540	136	335	280.5	188	665	207	298	214	1447	180	18×4	160	18×4
150PUH-120-25KB	40	24×4	420	536	596	190	325	413	233	700	188	325	325	1872	240	23×8	210	18×4
150PUH-150-40K	40	24×4	420	536	596	190	325	413	233	700	188	325	325	1872	240	23×8	210	18×4
150PUH-220-25K	40	24×4	510	610	670	223	370	417	250	935	250	375	219	1920	240	23×8	210	18×8
200PUH-350-32C	45	25×4	510	610	670	223	370	417	250	935	250	375	219	1920	240	23×8	210	18×8
200PUH-440-27C	90	25×4	540	690	750	223	496	428	175	1050	225	415	235	2070	297	23×8	240	18×8
200PUH-440-35C	45	25×4	510	610	670	223	370	417	250	935	250	375	219	1920	240	23×8	210	18×8
