CQB、CQB-G系列磁力傳動泵產品詳細說明：

概述

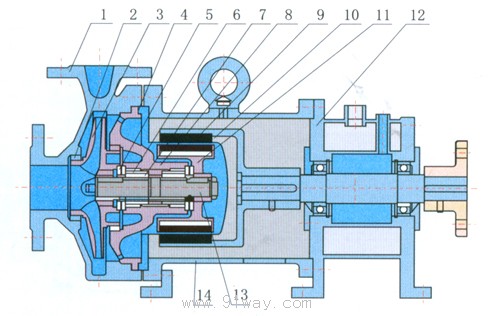

磁力傳動離心泵（簡稱磁力泵），通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶去吧磁力偶俁器外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。CQB系列磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水不關相當。CQB系列磁力泵型式及基本參數符合JB/T7742-95《小型磁力傳動離心泵》標準。

CQB系列磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。CQB型磁力泵適用于輸送最大壓力1.6MPa,溫度不超過100℃，粘度不大于30×10-6m2/S的不含硬顆粒和纖維的液體.   當輸送介質系統壓力大于1.6MPa時,本單位可進行特殊設計制造.

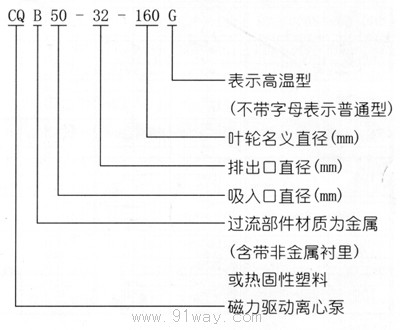

型 號 意 義

性能參數表

型號	流量 Q m3/h	揚程 H m	汽蝕余量 (NPSH)r m	轉速 n r/min	軸功率 pa KW	效率 ゥ %	配帶電機功率KW
							介質密度g/cm3
							≤1	≤1.3	≤1.84
32-20-125	1.9 3.2 3.8	22 20 18.5		2900	0.49 0.58 0.62	23 30 31	YYB801-2 1.1	YYB802-2 1.5	YYB90S-2 2.2
32-20-160	1.9 3.2 3.8	34 32 29		2900	0.84 0.99 1.03	21 28 29	YYB802-2 1.5	YYB90S-2 2.2	YYB90L-2 3
40-25-105	3.8 6.3 7.5	13 12.5 11		2900	0.42 0.55 0.56	32 39 40	YYB801-2 1.1	YYB802-2 1.5	YYB90S-2 2.2
40-25-125	3.8 6.3 7.5	22 20 18.5		2900	0.81 0.98 1.05	28 35 36	YYB802-2 1.1	YYB90L-2 2.2	YYB100L-2 3.0
40-25-160	3.8 6.3 7.5	34 32 29		2900	1.41 1.72 1.79	25 32 33	YYB90L-2 2.2	YYB100L-2 3.0	YYB112M-2 4.0
40-25-200	3.8 6.3 7.5	52.5 50 48		2900	3.02 3.43 3.77	18 25 26	YYB112M-2 4.0	YYB132S1-2 5.5	YYB132S2-2 7.5
50-40-85	7.5 12.5 15	9 8 7.5	3.5 3.5 4.0	2900	0.46 0.56 0.61	40 49 50	YYB801-2 0.75	YYB802-2 1.1	YYB90S-2 1.5
50-32-105	7.5 12.5 15	13 12.5 11	3.5 3.5 4.0	2900	0.76 0.91 0.94	35 47 48	YYB802-2 1.1	YYB90S-2 1.5	YYB90L-2 2.2
50-32-125	7.5 12.5 15	22 20 18.5	3.5 3.5 4.0	2900	1.49 1.62 1.63	30 42 43	YYB90L-2 2.2	YYB100L-2 3.0	YYB112M-2 4.0
50-32-160	7.5 12.5 15	34 32 29	3.5 3.5 4.0	2900	2.48 2.79 2.96	28 39 40	YYB100L-2 3.0	YYB112M-2 4.0	YYB132S1-2 5.5
50-32-200	7.5 12.5 15	52.5 50 48	3.5 3.5 4.0	2900	5.10 5.49 6.13	21 31 32	YYB132S2-2 7.5	YYB132S2-2 7.5	YYB160M1-2 11
50-32-250	7.5 12.5 15	82 80 78.5	3.5 3.5 4.0	2900	9.57 10.89 13.32	17.5 25 26	YYB160M2-2 15	YYB160L-2 18.5	YYB180M-2 22
65-50-125	15 25 30	22 20 18.5	3.5 3.5 4.0	2900	2.25 2.67 2.91	40 51 52	YYB100L-2 3.0	YYB112M-2 4.0	YYB132S1-2 5.5
65-50-160	15 25 30	34 32 29.5	3.5 3.5 4.0	2900	3.34 5.07 5.48	32 43 44	YYB132S1-2 5.5	YYB132S2-2 7.5	YYB160M1-2 11
65-40-200	15 25 30	53 50 47	3.5 3.5 4.0	2900	8.66 9.20 10.1	25 37 38	YYB160M1-2 11	YYB160M2-2 15	YYB160L-2 18.5
65-40-250	15 20 30	82 80 78.5	3.5 3.5 4.0	2900	13.4 14.72 16.88	25 37 38	YYB160L-2 18.5	YYB180M-2 22	YYB200L1-2 30
80-65-125	30 50 60	22.5 20 18	4.0 4.0 4.5	2900	4.48 5.24 5.55	41 52 53	YYB132S1-2 5.5	YYB132S2-2 7.5	YYB160M1-2 11
80-65-160	30 50 60	34 32 29	4.0 4.0 4.5	2900	7.72 9.08 9.67	36 48 49	YYB160M1-2 11	YYB160M2-2 15	YYB160L-2 18.5
80-50-200	30 50 60	53 50 47	4.0 4.0 4.5	2900	12.03 14.80 16.34	36 46 47	YYB160L-2 18.5	YYB180M-2 22	YYB200L1-2 30
80-50-250	30 50 60	84 80 75	4.0 4.0 4.5	2900	19.06 23.68 26.07	36 46 47	YYB200L1-2 30	YYB220L2-2 37	YYB225M-2 45
100-80-125	60 100 120	23 20 16.5	4.0 4.0 4.5	2900	8.35 9.73 9.46	45 56 57	YYB160M1-2 11	YYB160M2-2 15	YYB160L-2 18.5
100-80-160	60 100 120	35 32 28	4.0 4.0 4.5	2900	12.43 15.85 16.34	46 55 56	YYB160L-2 18.5	180M-2 YYB22	YYB200L1-2 30
100-65-200	60 100 120	54 50 47	4.0 4.0 4.5	2900	21.01 25.69 28.44	42 53 56	YYB200L1-2 30	YYB220L-2 37	YYB225M-2 45
100-65-250	60 100 120	86 80 74.5	4.0 4.0 4.5	2900	37.98 45.39 49.69	37 48 49	YYB225M-2 45	YYB250M-2 55	YYB280S-2 75

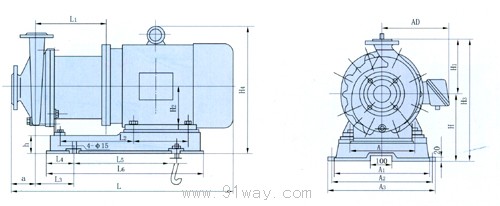

型號	A	AD	B	L	L1	H1	H2	a	A1	A2	A3	H	H3	H4	L2	L3	L4	L5	L6	h
32-20-125	125	150	100	458	133	120	90	65
32-20-160	140	155	100	483	143	160	115	65
40-25-105	125	150	100	458	133	120	90	65
40-25-125	140	155	125	508	143	160	112	65
40-25-160	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50
40-25-200	261	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
50-40-85	125	150	100	458	133	120	90	80
50-32-105	140	155	125	508	143	160	112	65
50-32-125	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50
50-32-160	190	190	140	653	233	160	112	80	300	330	360	210	370	363	197	140	80	270	430	50
50-32-200	216	210	140	728	253	180	132	80	350	380	410	230	410	413	236	140	80	320	480	50
50-32-250	254	255	210	898	308	225	160	100	380	410	440	260	485	485	308	161	120	440	680	80
65-50-125	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
65-50-160	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
65-40-200	254	255	210	898	308	180	160	100	380	410	440	260	440	485	308	161	120	440	680	80
65-40-250	279	285	241	968	308	228	180	100	380	410	440	280	505	530	321	161	120	440	680	80
80-65-125	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
80-65-160	254	255	210	898	297	180	160	100	380	410	440	260	440	485	308	161	120	440	680	80
80-50-200	254	255	254	943	308	200	160	100	380	410	440	260	460	485	308	161	120	440	680	80
80-50-250	318	310	305	1108	318	225	200	125	470	500	530	300	525	575	333	171	120	520	760	100
100-80-125	254	255	210	898	308	180	160	100	380	410	440	260	440	485	308	161	120	440	680	80
100-80-160	254	255	254	943	308	200	160	100	380	410	440	260	460	485	308	161	120	440	680	80
100-65-200	318	310	305	1083	318	225	180	100	470	500	530	300	525	575	333	171	120	520	760	100
100-65-250	318	310	305	1108	318	250	200	125	470	500	530	300	550	575	330	171	120	520	760	100

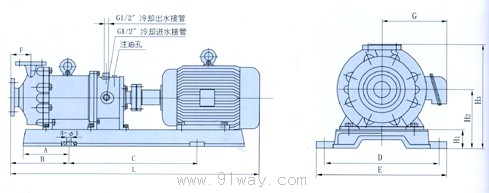

CQB-G系列外形和安裝尺寸

型號	A	B	C	D	E	F	G	L	H1	H2	H3	Φ1
CQB32-20-125G	130	150	440	216	240	65	150	751	50	130	250	11.5
CQB32-20-160G	130	150	440	216	240	65	150	761	50	130	290	11.5
CQB40-25-105G	130	150	440	216	240	65	150	751	50	130	250	11.5
CQB40-25-125G	130	150	440	216	240	65	150	761	50	130	290	11.5
CQB40-25-160G	180	210	500	316	350	80	155	916	80	170	330	13.5
CQB40-25-200G	180	210	500	316	350	80	190	1001	80	212	372	13.5
CQB50-40-85G	130	150	440	216	240	80	150	766	50	130	250	11.5
CQB50-32-105G	130	150	440	216	240	80	150	776	50	130	290	11.5
CQB50-32-125G	180	210	500	316	350	80	155	916	80	170	330	13.5
CQB50-32-160G	180	210	540	316	350	80	180	916	80	212	372	13.5
CQB50-32-200G	215	210	690	316	350	80	210	1076	80	212	392	13.5
CQB50-32-250G	215	260	770	400	440	100	255	1276	100	232	457	18.5
CQB65-50-125G	180	210	590	290	350	80	180	981	80	170	330	13.5
CQB65-50-160G	180	210	600	316	350	80	210	1076	80	212	372	13.5
CQB65-40-200G	215	260	770	400	440	100	255	1368	100	260	440	18.5
CQB65-40-250G	215	300	870	400	440	100	255	1413	100	260	485	18.5
CQB80-65-125G	180	260	500	316	350	80	210	1076	80	212	372	13.5
CQB80-65-160G	215	260	820	400	440	100	255	1357	100	260	440	18.5
CQB80-50-200G	215	300	870	400	440	100	255	1413	100	260	460	18.5
CQB80-50-250G	260	300	880	450	500	125	310	1578	100	300	525	24
CQB100-80-125G	215	300	770	400	440	100	255	1368	100	260	440	18.5
CQB100-80-160G	215	300	870	400	440	100	255	1413	100	260	460	18.5
CQB100-65-200G	260	280	880	450	500	100	310	1553	100	300	525	24
CQB100-65-250G	260	280	1000	550	600	125	385	1773	120	370	620	24

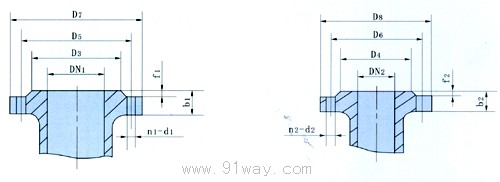

CQB、CQB-G系列進出口法蘭尺寸

型號	進口法蘭							出口法蘭
	DN1	D3	D5	D7	b1	f1	n1-d1	DN2	D4	D6	D8	b2	f2	n2-d2
32-20-125	32	69	90	120	16	3	4-Φ14	20	48	65	96	14	2	4-Φ11
32-20-160
40-25-105	40	78	100	130	16	3	4-Φ14	25	58	75	100	14	3	4-Φ11
40-25-125
40-25-160		84	110	150	18	3	4-Φ18	25	65	85	115	16	3	4-Φ14
40-25-200
50-40-85	50	88	110	140	16	3	4-Φ14	40	78	100	130	16	3	4-Φ14
50-32-105								32	69	90	120	16	3	4-Φ14
50-32-125
50-32-160		99	125	165	20	3	4-Φ18	32	76	100	140	18	3	4-Φ18
50-32-200
50-32-250
65-50-125	65	108	130	160	16	3	4-Φ14	50	88	110	140	16	3	4-Φ14
65-50-160		118	145	185	20	3	4-Φ18	50	99	125	165	20	3	4-Φ18
65-40-200								40	84	110	150	18	3
65-40-250
80-65-125	80	124	150	190	18	3	4-Φ18	65	108	130	160	16	3	4-Φ14
80-65-160		132	160	200	20	3	4-Φ18	65	118	145	185	20	3	4-Φ18
80-50-200		132	160	200	20	3	8-Φ18	50	99	125	165	20	3
80-50-250
100-80-125	100	144	170	210	18	3	4-Φ18	80	124	150	190	18	3	4-Φ18
100-80-160	100	156	180	220	22	3	8-Φ18	80	132	160	200	20	3	8-Φ18
100-65-200								65	118	145	185	20	3	4-Φ18
100-65-250
