您的位置：您的位置：首頁 → 電機產品 → 高壓電機 → YKK、YKK-W系列高壓三相異步電動機

產品名稱：

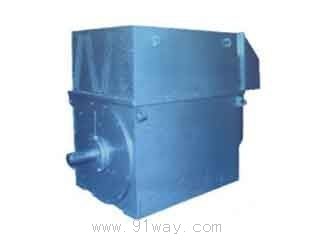

YKK、YKK-W系列高壓三相異步電動機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 高壓電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

YKK、YKK-W系列高壓三相異步電動機產品詳細說明：

一、概述
YKK、YKK-W系列高壓三相異步電動機是我國20世紀90年代開發的統一設計新產品，其功率等級、安裝尺寸和電氣性能指標均符合原機械電子工業部第一裝備公司企業標準《YKK、YKK-W系列高壓三相異步電動機技術條件（機座號355～630）》的規定，并符合國際電工委員會（IEC）標準。
該YKK、YKK-W系列電動機具有高效、節能、噪聲低、振動小、運動安全可靠、安裝維護方便等特點，適用于驅動各種不同機械設備，如通風機、水泵、壓縮機、破碎機、攪拌機、球磨機、運輸機械、化工機械、礦山機械等。
該系列電動機為F級絕緣，B級考核，大大提高了電動機的壽命。
該系列電動機的額定電壓為6kv，也可制成3kv，額定頻率為50Hz,防護等級為IP44或IP54（適用于戶外）。
使用條件：環境溫度不超過40℃；海拔不超過1000m;工作方式為連續（S1）。
型號含義

二、結構簡介
YKK、YKK-W系列三相異步電動采用箱式結構，機座為鋼板焊接而成（北京電機總廠的YKK355～400機座為鑄鐵機座），電動機頂部安裝封閉空-空冷卻器，拆裝方便，利于維護和修理，電動機的安裝型式為IMB3，電動機具有一個圓柱形軸伸，采用聯軸器與被驅動的機械聯接。

主要技術數據

表1YKK、YKK-W系列（H355～630mm）

型號	額定功率 /KW	額定電流 /A	同步轉速/（r/min）	效率（%）	功率因數	最大轉矩/額定轉矩	堵轉轉矩/額定轉矩	堵轉電流/額定電流
YKK3551-4 YKK3552-4 YKK3553-4 YKK3554-4	185 200 220 250	22．6 24．4 26．8 30．4	1500	92．8 92．9 93．0 93．1	0．85	1．8	0．8	6．5
YKK4002-4 YKK4003-4 YKK4004-4 YKK4005-4 YKK4006-4	280 315 355 400 450	33．6 37．8 42．5 47．8 53．6	1500	93．2 93．3 93．5 93．7 93．9	0．86	1．8	0．8	6．5
YKK4502-4 YKK4503-4 YKK4504-4 YKK4505-4	500 560 630 710	59．5 66．5 74．7 84．0	1500	94．0 94．2 94．4 94．6	0．86	1．8	0．8	6．5
YKK5001-4 YKK5002-4 YKK5003-4 YKK5004-4	800 900 1000 1120	93．3 105．0 116．0 130．0	1500	94．8 94．9 95．0 95．1	0.87	1．8	0．7	6．5
YKK5601-4 YKK5602-4 YKK5603-4	1250 1400 1600	144．0 161．0 183．0	1500	95．2 95．3 95．4	0．88	1．8	0．6	6．5
YKK6301-4 YKK6302-4 YKK6303-4	1800 2000 2240	206．0 229．0 256．0	1500	95．5 95．6 95．7	0．88	1．8	0．6	6．5
YKK4001-6 YKK4002-6 YKK4003-6 YKK4004-6 YKK4005-6 YKK4006-6	185 200 220 250 280 315	23．5 25．3 27．8 31．5 35．2 39．5	1000	92．4 92．6 92．8 93．0 93．3 93．5	0．82	1．8	0．8	6．0
YKK4502-6 YKK4503-6 YKK4504-6 YKK4505-6	355 400 450 500	43．9 49．4 55．4 61．5	1000	93．7 93．8 94．1 94．3	0．83	1．80	0．8	6．0
YKK5001-6 YKK5002-6 YKK5003-6 YKK5004-6	560 630 710 800	68．0 76．4 85．8 96．6	1000	94．4 94．5 94．8 94．9	0．84	1．80	0．7	6．0
YKK5601-6 YKK5602-6 YKK5603-6	900 1000 1120	107．0 119．0 133．0	1000	95．0 95．1 95．2	0．85	1．80	0．7	6．5
YKK6301-6 YKK6302-6 YKK6303-6	1250 1400 1600	147．0 164．0 187．0	1000	95．3 95．4 95．5	0．86	1．80	0．7	6．5
YKK4003-8 YKK4004-8 YKK4005-8	185 200 220	24．7 26．6 29．2	750	92．5 92．7 92．9	0．78	1．80	0．8	5．5
YKK4502-8 YKK4503-8 YKK4504-8 YKK4505-8	250 280 315 355	32．7 36．6 41．1 46．2	750	93．0 93．2 93．4 93．5	0．79	1．80	0．8	5．5
YKK5001-8 YKK5002-8 YKK5003-8 YKK5004-8	400 450 500 560	51．3 57．7 63．8 71．4	750	93．7 93．8 94．2 94．4	0．80	1．80	0．8	5．5
YKK5601-8 YKK5602-8 YKK5603-8	630 710 800	78．2 88．1 99．1	750	94．5 94．6 94．7	0．82	1．80	0．7	6．0
YKK6301-8 YKK6302-8 YKK6303-8 YKK6304-8	900 1000 1120 1250	109．0 121．0 135．0 151．0	750	94．8 94．9 95．0 95．1	0．84	1．8	0．7	6．0
YKK4501-10 YKK4502-10 YKK4503-10 YKK4504-10 YKK4505-10	185 200 220 250 280	25．9 27．9 30．6 34．8 38．8	600	91．7 91．9 92．1 92．3 93．5	0．77	1．8	0．8	5．5
YKK5001-10 YKK5002-10 YKK5003-10 YKK5004-10	315 355 400 450	43．0 48．3 54．3 61．0	600	92．8 93．0 93．3 93．4	0．78	1．8	0．8	5．5
YKK5601-10 YKK5602-10 YKK5603-10 YKK5604-10	500 560 630 710	65．9 73．7 82．9 93．2	600	93．6 93．7 93．8 94．0	0．80	1．8	0．7	6．0
YKK6301-10 YKK6302-10 YKK6303-10 YKK6304-10	800 900 1000 1120	102．0 115．0 127．0 142．0	600	94．2 94．3 94．4 94．6	0．82	1．8	0．7	6．0
YKK4504-12 YKK4505-12	185 200	27．7 29．9	500	92．0 92．2	0．72	1．8	0．8	5．5
YKK5001-12 YKK5002-12 YKK5003-12 YKK5004-12	220 250 280 315	31．9 36．1 40．4 45．4	500	92．2 92．5 92．7 92．8	0．73	1．8	0．8	5．5
YKK5601-12 YKK5602-12 YKK5603-12 YKK5604-12	355 400 450 500	49．6 55．7 62．7 69．4	500	93．0 93．3 93．4 93．7	0．75	1．8	0．7	6．0
YKK6301-12 YKK6302-12 YKK6303-12 YKK6304-12	560 630 710 800	75．6 84．9 95．6 108．0	500	93．8 93．9 94．0 94．2	0．78	1．8	0．7	6．0

表2YKK系列（H355～630）2極

型號	額定功率 /kw	定子電流 /A	同步轉速 /(r/min)	效率 (%)	功率因數	堵轉 電流	堵轉 轉矩	最大轉矩	外形尺寸/mm
型號	額定功率 /kw	定子電流 /A	同步轉速 /(r/min)	效率 (%)	功率因數	額定電流	額定轉矩	額定轉矩	長	寬	高
YKK3551-2 YKK3552-2 YKK3553-2 YKK3554-2	220 250 280 315	26.9 30.6 34.6 38.3	3000	92.5 92.6 92.8 93.1	0.85 0.85 0.85 0.85	7.0	0.6	1.8	2200 2200 2200 2200	1560 1560 1560 1560	1500 1500 1500 1500
YKK4003-2 YKK4004-2 YKK4005-2 YKK4006-2	355 400 450 500	42.5 47.8 53.6 59.4	3000	93.4 93.7 94.0 94.2	0.86 0.86 0.86 0.86	7.0	0.6	1.8	2400 2400 2400 2400	1680 1680 1680 1680	1700 1700 1700 1700
YKK4501-2 YKK4502-2 YKK4503-2 YKK4504-2	560 630 710 800	66.4 73.7 82.9 92.3	3000	94.4 94.6 94.7 94.8	0.86 0.87 0.87 0.87	7.0	0.6	1.8	2600 2600 2600 2600	1810 1810 1810 1810	1900 1900 1900 1900
YKK5001-2 YKK5002-2 YKK5003-2 YKK5004-2	900 1000 1120 1250	104.8 116.3 130.1 145.1	3000	95.0 95.1 95.2 95.3	0.87 0.87 0.87 0.87	7.0	0.6	1.8	3000 3000 3000 3000	1950 1950 1950 1950	2200 2200 2200 2200
YKK5601-2 YKK5602-2 YKK5603-2	1400 1600 1800	160.5 183.2 205.9	3000	95.4 95.5 95.6	0.88 0.88 0.88	7.0	0.6	1.8	3300 3300 3300	2150 2150 2150	2400 2400 2400
YKK6301-2 YKK6302-2 YKK6303-2	2000 2240 2500	228.5 255.7 285.1	3000	95.7 95.8 95.9	0.88 0.88 0.88	7.0	0.6	1.8	3600 3600 3600	2300 2300 2300	2700 2700 2700

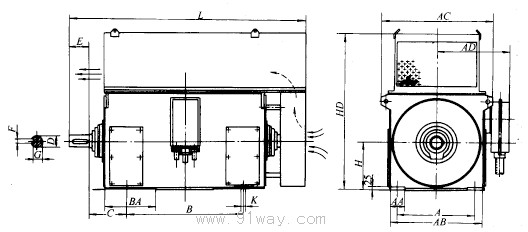

表3 （單位：mm）

極數	H	A	AA	AB	AC	AD	B	BA	C	D	E	F	G	HD	K	L
4～6 4～8 4 6～12 4 6～12	355 400 450 450 500 500	630 710 800 800 900 900	130 130 150 150 150 150	770 810 910 910 1010 1010	965 1010 1120 1120 1220 1220	745 760 810 810 860 860	900 1000 1120 1120 1250 1250	565 565 600 600 655 655	315 335 355 355 475 475	100 110 120 130 130 140	210 210 210 250 250 250	28 28 32 32 32 36	90 100 109 119 119 123	1500 1700 1900 1900 2200 2200	φ28 φ35 φ35 φ35 φ42 φ42	2100 2160 2360 2400 2715 2715

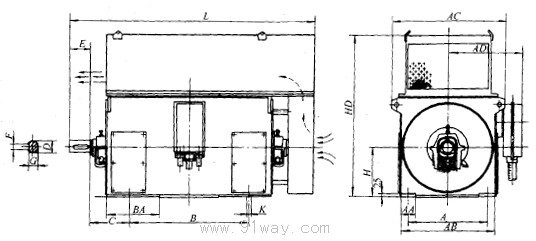

表4 （單位：mm）

極數	H	A	AA	AB	AC	AD	B	BA	C	D	E	F	G	HD	K	L
4 6～12 4 6～12	560 560 630 630	1000 1000 1120 1120	170 170 190 190	1130 1130 1260 1260	1350 1350 1530 1530	1020 1020 1080 1080	1400 1400 1600 1600	690 690 770 770	500 500 530 530	150 160 170 180	250 300 300 300	36 40 40 45	138 147 157 165	2400 2400 2700 2700	φ42 φ42 φ48 φ48	2940 2990 3310 3310

YKK、YKK-W系列高壓三相異步電動機（示意圖）
