產品名稱： | YKS,YKS-W系列6KV高壓三相異步電動機 | ||||
| 型號規格： | YKS355-2、 YKS400-2、 YKS450-2、 YKS500-2、 YKS560-2、 YKS630-2 |   放大圖片 |
||||
| 產品類別： | 常規產品 -- 電機產品 -- 高壓電機 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
一、概述
YKS、YKS-W系列高壓三相異步電動機是我國20世紀90年代開發的統一設計新產品，其功率等級、安裝尺寸和電氣性能指標均符合原機械電子工業部第一裝備司企業標準《YKS、YKS-W系列高壓三相異步電動機技術條件（機座號355～630）》的規定。
該電動機具有高效、節能、噪聲低、振動小、運行安全可靠、安裝維護方便等特點，適用于驅動各種機械設備，如通風機、壓縮機、水泵、破碎機、磨煤機、切削機床、塑料或橡膠機械、運輸機械及其他設備等，并可供礦山、化工機械、冶金、發電廠及各種工礦企業中供原動機之用。
電動機的額定電壓為6KV或3KV，電動機的額定頻率為50HZ，定額為連續工作制（SI）。
型號含義
二、結構簡介
YKS、YKS-W系列電動機為帶空-水冷卻器籠型轉子異步電動機，該系列電動機為箱式結構，電動機具有一個圓柱形軸伸，可用聯軸器與被驅動機械聯接，電動機的絕緣等級為F級，按B級考核，電動機的安裝型式為IMB3。
YKS系列電動機的外殼防護等級為IP44，適用于戶內環境；YKS-W系列電動機外殼防護等級為IP54，適合戶外含有塵埃、鹽分、潮濕的環境中使用。
三、YKS,YKS-W系列6KV高壓三相異步電動機技術數據
|
型號 |
額定
功率
/KW |
額定
電流
/A |
同步
轉速
/(r/min) |
效率
（%） |
功率
因數 |
堵轉
電流/
額定
電流 |
堵轉
轉矩/
額定
轉矩 |
最大
轉矩/
額定
轉矩 |
|
YKS3551-4
YKS3552-4
YKS3553-4
YKS3554-4 |
220
250
280
315 |
26．7
30．3
33．5
37．7 |
1500 |
93．3
93．4
93．5
93．6 |
0．85
0．85
0．86
0．86 |
6．5 |
0．8 |
1．8 |
|
YKS4001-4
YKS4002-4
YKS4003-4
YKS4004-4
YKS4005-4 |
355
400
450
500
560 |
42．3
47．6
53．5
58．6
65．5 |
1500 |
93．8
94．0
94．2
94．3
94．5 |
0．86
0．86
0．86
0．87
0．87 |
6．5 |
0．8 |
1．8 |
|
YKS4501-4
YKS4502-4
YKS4503-4
YKS4504-4 |
630
710
800
900 |
73．6
82．7
93．0
105 |
1500 |
94．7
94．9
95．1
95．2 |
0．87
0．87
0．87
0．87 |
6．5 |
0．8 |
1．8 |
|
YKS5001-4
YKS5002-4
YKS5003-4
YKS5004-4 |
1000
1120
1250
1400 |
116
128
143
160 |
1500 |
95．3
95．4
95．5
95．6 |
0．87
0．88
0．88
0．88 |
6．5 |
0．7 |
1．8 |
|
YKS5601-4
YKS5602-4
YKS5603-4 |
1600
1800
2000 |
181
203
225 |
1500 |
95．7
95．8
95．9 |
0．89
0．89
0．89 |
6．5 |
0．6 |
1．8 |
|
YKS6301-4
YKS6302-4
YKS6303-4 |
2240
2500
2800 |
252
281
315 |
1500 |
96．0
96．1
96．2 |
0．89
0．89
0．89 |
6．5 |
0．6 |
1．8 |
|
YKS3553-6
YKS3554-6 |
220
250 |
27．8
31．4 |
1000 |
93．0
93．3 |
0．82
0．82 |
6．0 |
0．8 |
1．8 |
|
YKS4002-6
YKS4003-6
YKS4004-6
YKS4005-6 |
280
315
355
400 |
34．7
39．0
43．8
49．3 |
1000 |
93．5
93．7
93．9
94．0 |
0．83
0．83
0．83
0．83 |
6．0 |
0．8 |
1．8 |
|
YKS4501-6
YKS4502-6
YKS4503-6
YKS4504-6 |
450
500
560
630 |
54．7
59．9
67．0
75．3 |
1000 |
94．3
94．5
94．6
94．7 |
0．84
0．85
0．85
0．85 |
6．0 |
0．8 |
1．8 |
|
YKS5001-6
YKS5002-6
YKS5003-6
YKS5004-6 |
710
800
900
1000 |
84．6
95．2
107
119 |
1000 |
95．0
95．1
95．2
95．3 |
0．85
0．85
0．85
0．85 |
6．0 |
0．7 |
1．8 |
|
YKS5601-6
YKS5602-6
YKS5603-6 |
1120
1250
1400 |
131
146
164 |
1000 |
95．4
95．5
95．6 |
0．86
0．86
0．86 |
6．5 |
0．7 |
1．8 |
|
YKS6301-6
YKS6302-6
YKS6303-6 |
1600
1800
2000 |
187
210
233 |
1000 |
95．7
95．8
95．9 |
0．86
0．86
0．86 |
6．5 |
0．7 |
1．8 |
|
YKS4003-8
YKS4004-8
YKS4005-8 |
220
250
280 |
29．2
32．7
36．6 |
750 |
92．9
93．0
93．2 |
0．78
0．79
0．79 |
5．5 |
0．8 |
1．8 |
|
YKS4501-8
YKS4502-8
YKS4503-8
YKS4504-8 |
315
355
400
450 |
40．6
45．7
51．3
57．0 |
750 |
93．4
93．5
93．7
93．8 |
0．80
0．80
0．80
0．81 |
5．5 |
0．8 |
1．8 |
|
YKS5001-8
YKS5002-8
YKS5003-8
YKS5004-8 |
500
560
630
710 |
63．1
69．6
78．2
88．1 |
750 |
94.2
94.4
94.5
94.6 |
0.81
0.82
0.82
0.82 |
5．5 |
0．8 |
1．8 |
|
YKS5601-8
YKS5602-8
YKS5603-8 |
800
900
1000 |
96．8
109
121 |
750 |
94.7
94.8
94.9 |
0.84
0.84
0.84 |
6．0 |
0．7 |
1．8 |
|
YKS6301-8
YKS6302-8
YKS6303-8
YKS6304-8 |
1120
1250
1400
1600 |
135
151
168
192 |
750 |
95.0
95.1
95.2
95.3 |
0.84
0.84
0.84
0.84 |
6．0 |
0．7 |
1．8 |
|
YKS4501-10
YKS4502-10
YKS4503-10
YKS4504-10
YKS4505-10 |
220
250
280
315
355 |
30．2
33．8
37．8
42．0
47．2 |
600 |
92.1
92.3
92.5
92.6
92.8 |
0.76
0.77
0.77
0.78
0.78 |
5．5 |
0．8 |
1．8 |
|
YKS5001-10
YKS5002-10
YKS5003-10
YKS5004-10
YKS5005-10 |
400
450
500
560
630 |
52.2
58.7
65.1
72.8
81.8 |
600 |
93.3
93.4
93.6
93.7
93.8 |
0.79
0.79
0.79
0.79
0.79 |
5．5 |
0．8 |
1．8 |
|
YKS5601-10
YKS5602-10
YKS5603-10 |
710
800
900 |
89.7
101
113 |
600 |
94.0
94.2
94.3 |
0.81
0.81
0.81 |
6．0 |
0．7 |
1．8 |
|
YKS6301-10
YKS6302-10
YKS6303-10
YKS6304-10 |
1000
1120
1250
1400 |
126
141
157
175 |
600 |
94.4
94.6
94.8
95.0 |
0.81
0.81
0.81
0.81 |
6．0 |
0．7 |
1．8 |
|
YKS4504-12
YKS4505-12 |
220
250 |
32.2
36.4 |
500 |
91.4
91.7 |
0.72
0.72 |
5．5 |
0．8 |
1．8 |
|
YKS5001-12
YKS5002-12
YKS5003-12
YKS5004-12
YKS5005-12 |
280
315
355
400
450 |
39.8
44.1
49.6
55.7
62.7 |
500 |
92.7
92.8
93.0
93.3
93.4 |
0.73
0.74
0.74
0.74
0.74 |
5．5 |
0．8 |
1．8 |
|
YKS5601-12
YKS5602-12
YKS5603-12 |
500
560
630 |
66.7
74.6
83.8 |
500 |
93.7
93.8
93.9 |
0.77
0.77
0.77 |
6．0 |
0．7 |
1．8 |
|
YKS6301-12
YKS6302-12
YKS6303-12
YKS6304-12 |
710
800
900
1000 |
94.4
106
119
132 |
500 |
94.0
94.2
94.3
94.4 |
0.77
0.77
0.77
0.77 |
6．0 |
0．7 |
1．8 |
|
型號 |
額定功率 |
定子
電流 |
效率 |
功率因數 |
最大
轉矩/
額定
轉矩 |
堵轉
轉矩/
額定
轉矩 |
堵轉
電流/
額定
電流 |
電動機轉
動慣量 |
允許負載
轉動慣量 |
重量/KG |
外形尺寸/mm | ||
|
IP44 IP54 |
長 |
寬 |
高 | ||||||||||
|
YKS3551-2
YKS3552-2
YKS3553-2
YKS3554-2
YKS3555-2
YKS3556-2 |
220
250
280
315
355
400 |
26.5
30.0
33.5
37.6
42.4
47.6 |
92.8
92.9
93.1
93.4
93.7
94.1 |
0.86 |
2.0 |
0.7 |
7.0 |
1.9
2.0
2.1
2.3
2.5
2.5 |
16
18
20
22
24
27 |
1850
1880
1920
1960
2000
2050 |
1870 |
1350 |
1170 |
|
YKS4001-2
YKS4002-2
YKS4003-2
YKS4004-2 |
450
500
560
630 |
53.3
58.3
64.4
73.4 |
94.4
94.6
94.7
94.9 |
0.86 |
2.0 |
0.7 |
7.0 |
4.2
4.4
4.7
5.0 |
30
33
36
39 |
2650
2750
2900
3100 |
2090 |
1425 |
1330 |
|
0.87 | |||||||||||||
|
YKS4501-2
YKS4502-2
YKS4503-2
YKS4504-2 |
710
800
900
1000 |
82.7
92.9
104.5
114.6 |
95.0
95.2
95.3
95.4 |
0.87
|
2.0
|
0.7 |
7.0 |
6.5
7.5
8.8
10.1 |
43
51
55
57 |
2900
3300
3900
4500 |
2340 |
1850 |
1475 |
|
0.88 | |||||||||||||
|
YKS5001-2
YKS5002-2
YKS5003-2
YKS5004-2 |
1120
1250
1400
1600 |
128.2
143.0
160.0
182.6 |
95.5
95.6
95.7
95.8 |
0.88 |
2.0 |
0.7 |
7.0 |
13.0
14.5
16.0
18.5 |
58
67
73
80 |
3900
4400
5000
5600 |
2790 |
1675 |
1655 |
|
YKS5601-2
YKS5602-2
YKS5603-2 |
1800
2000
2240 |
205.2
227.8
254.9 |
95.9
96.0
96.1 |
0.88 |
2.0 |
0.7 |
6.5 |
24.0
27.0
30.0 |
86
92
98 |
5800
6530
7200 |
3020 |
1900 |
1850 |
|
YKS6301-2
YKS6302-2
YKS6303-2 |
2500
2800
3150 |
281.0
314.4
353.7 |
96.2
96.3
96.3 |
0.89 |
2.0 |
0.7 |
6.5 |
36.0
40.0
45.0 |
105
111
117 |
9000
9990
11000 |
3220 |
2100 |
2050 |
|

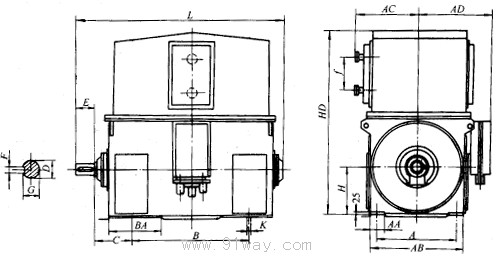

極 數 |
H |
A |
AA |
AB |
AC |
AD |
B |
BA |
C |
D |
E |
F |
G |
HD |
K |
f |
L |
|
4～6
4～8
4
6～12
4
6～12 |
355
400
450
450
500
500 |
630
710
800
800
900
900 |
130
130
150
150
150
150 |
770
810
910
910
1010
1010 |
560
580
620
620
680
680 |
745
760
810
810
860
860 |
900
1000
1120
1120
1250
1250 |
565
565
600
600
655
655 |
315
335
355
355
475
475 |
100
110
120
130
130
140 |
210
210
210
250
250
250 |
28
28
32
32
32
36 |
90
100
109
119
119
128 |
2115
2315
2500
2500
2500
2500 |
φ28
φ35
φ35
φ35
φ42
φ42 |
280
400
400
400
500
500 |
1820
1940
2080
2120
2550
2550 |
|

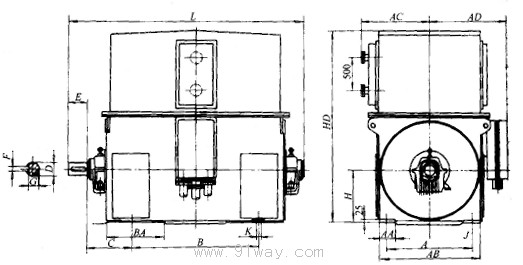

極數 |
H |
A |
AA |
AB |
AC |
AD |
B |
BA |
C |
D |
E |
F |
G |
HD |
K |
L |
|
4
6～12
4
6～12 |
560
560
630
630 |
1000
1000
1120
1120 |
170
170
190
190 |
1130
1130
1260
1260 |
750
750
800
800 |
1020
1020
1080
1080 |
1400
1400
1600
1600 |
690
690
770
770 |
500
500
530
530 |
150
160
170
180 |
250
300
300
300 |
36
40
40
45 |
138
147
157
165 |
2520
2520
2780
2780 |
φ42
φ42
φ48
φ48 |
2715
2765
3030
3030 |
|

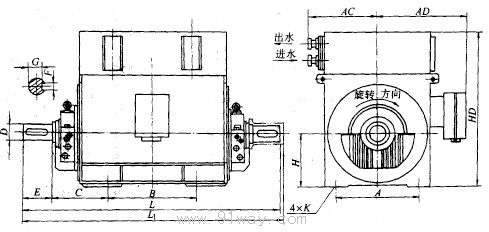

型號 |
功率/KW |
A |
B |
C |
D |
E |
F |
G |
H |
K |
AC |
AD |
HD |
L |
L1 |
|
YKS355-2
YKS400-2
YKS450-2
YKS500-2
YKS560-2
YKS630-2 |
200～400
450～630
710～1000
1120～1600
1800～2240
2500～3150 |
630
710
800
900
1000
1120 |
900
1000
1120
1250
1400
1600 |
315
375
400
560
560
560 |
80
90
100
110
130
140 |
170
170
210
210
250
250 |
22
25
28
28
32
36 |
71
81
90
100
119
128 |
355
400
450
500
560
630 |
28
35
35
42
42
48 |
550
575
650
710
800
900 |
800
850
900
965
1100
1200 |
1700
1800
2000
2200
2550
2850 |
1870
2090
2340
2790
3020
3220 |
1900
2120
2370
2820
3050
3250 |
相關產品：
JYD100L-8/4型三相雙速異步電動機 YSS712-2/4/8型三相三速異步電動機 JYZP1200,JYZP1200A型三相變頻異步電動機 J315YS132-4三相交流異步電動機 J135YS0.37-4三相交流異步電動機 J160YS1.1-2三相交流異步電動機 J160YS0.55-4三相交流異步電動機 J132YZP-8三相交流異步電動機 JYZP系列三相交流異步電動機 JYZP1,JYZP2,JYZP3,.. JX06-41,JX06-41T型單相交流異步電動機 相關文章：
發電機 (167)
高壓電機 (24)
同步電機 (116) 直流電機 (1082) 異步電機 (443) 特種電機 (489) 伺服電機 (627) 交通電機 (29) 測速電機 (354) 單相電機 (194) 步進電機 (182) 自整角機 (98) 力矩電機 (1833) 空心杯電機 (72) 電機驅動器 (64) 電機調速器 (67) 編碼器 (38)首頁｜供求反饋｜質量承諾｜訂購方式｜付款方式｜商品配送｜售后服務｜技術支持｜免責條款｜客戶投訴｜網站介紹｜聯系我們
Copyright®2011 www.zjlftv.cn 上海華邦工業商務網(倍源工貿)版權所有.
聯系電話：021-66770508 13916500500 傳真：021-66108310
Email:91way@163.com QQ:40606422
滬ICP備2021005791號
滬公網安備31010702003255號
您的位置：您的位置：
91way@163.com
