BQ41F保溫球閥產品詳細說明：

BQ41F球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而BQ41F球閥比一般球閥更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

BQ41F保溫球閥技術規范 ： 注：系列閥門連接法蘭尺寸可根據用戶要求設計制造。

設計標準	ASME B 16.34 GB/T12224
結構長度	ASME B 16.10 GB/T12221
連接法蘭	ASME B 16.5、JB/T 79
驅動方式	手動、電動、氣動
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

BQ41F保溫球閥主要零件材質表 ： 注：系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。

序號	零件名稱	材質
		GB	ASTM
1	夾套	25	105
2	閥座	WCB	A216-WCB
3	閥體	25	A105
4	密封圈	PTFE、對位聚苯
5	球體
6	閥桿	1Cr13	A247-410
7	填料	柔性石墨
8	填料壓蓋	WCB	A216-WCB

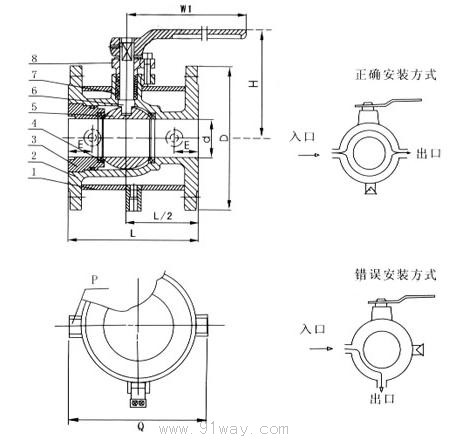

BQ41F保溫球閥主要外型及連接尺寸表 ：

公稱通徑（DN）		d	L	D		E	Q	H	W	管螺紋
(mm)	(in)			(mm)	(in)					P
20	3/4"	19	117	40	1 1/2"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	1 1/2"	38	165	65	2 1/2"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	1000	G3/4"
200	8"	203	330	300	12"	100	495	410	1300	G3/4"
備注		法蘭尺寸請按對應的通徑參閱《主要外型及連接尺寸表》
