AY型離心油泵產品詳細說明：

AY型離心油泵適用于電力、石油、化工行業輸送不含固體顆粒的石油產品。輸送介質的溫度范圍-45℃－400℃。AY型系列油泵是在Y型油泵的基礎上改進的產品，效率比Y型油泵的效率高5%-8%。整個系列產品的流量范圍為9.9~300m3/h, 揚程范圍為65~650m。泵的結構型式有單級懸臂式，兩級懸臂式，多級節段式，兩級兩端支撐式。

AY型系列油泵是在Y型油泵的基礎上進行改進的產品，效率比Y型油泵的效率高5％～8％，用以輸送介質溫度在。45℃～+400℃的石油產品，或其他類似介質。整個系列產品的流量范圍為9．9～300m3／h，揚程范圍為60～650m。

泵結構型式有單級懸臂式、兩級懸臂式、多級節段式、兩級兩端支承式。

泵的進出口法蘭均為垂直向上。軸封采用機械密封，軸承用稀油潤滑，配帶防爆型電動機，旋轉方向從泵聯軸器端看，為逆時針方向旋轉。



因機械密封的形式或材質需隨不同介質的條件來選用，訂購時，最好能指明機械密封代號或請?zhí)峁┫铝匈Y料。

1．輸送介質的成份、溫度、濃度、粘度、飽和蒸汽壓力、PH值、沸點、腐蝕性、有毒性、易燃性、含有雜質、顆粒、結晶等。2．泵的進出口壓力變化范圍。3．介質的溫度是否允許冷卻。

為了適合不同介質的需要，泵的部份零件材料分為三種類型，但結構不變。

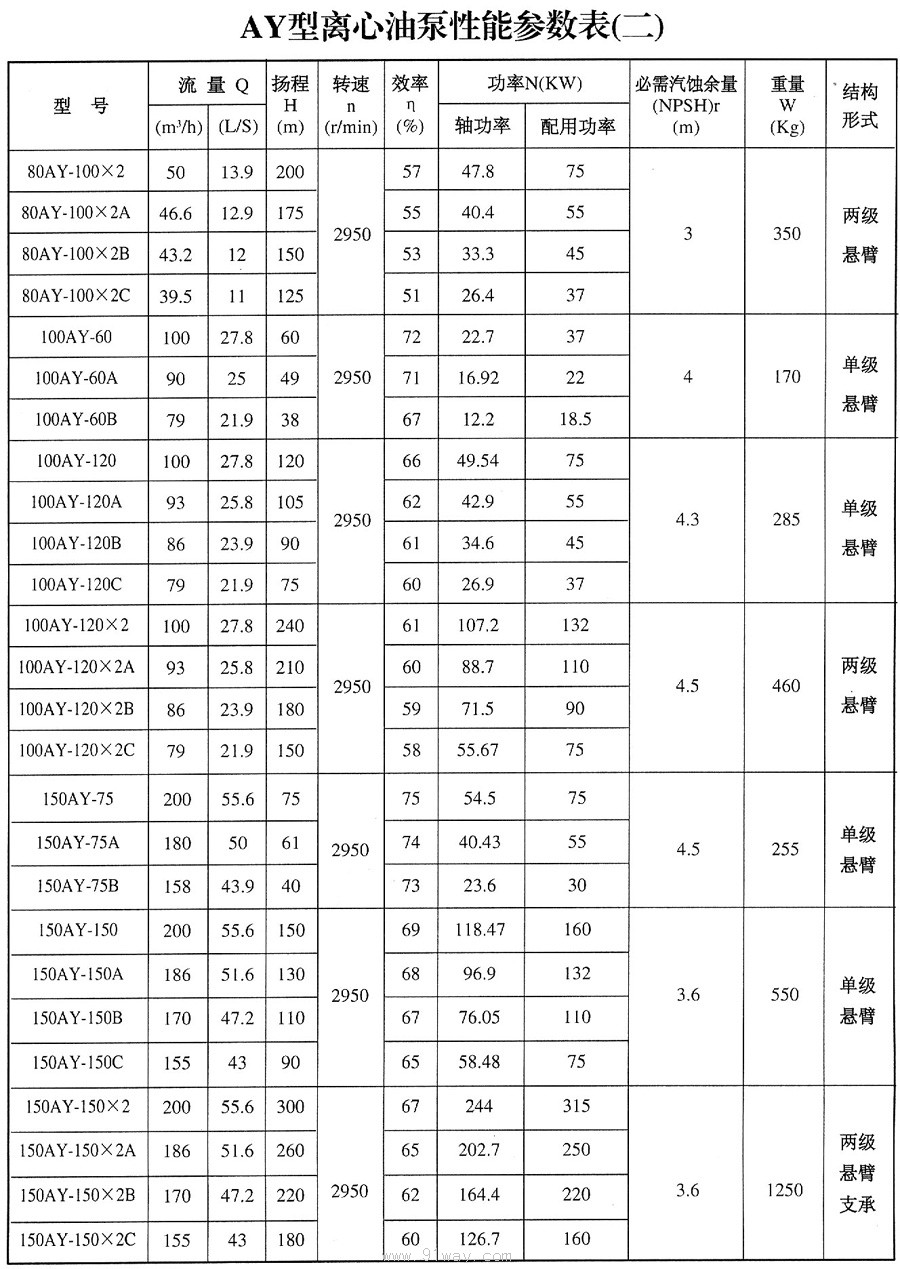

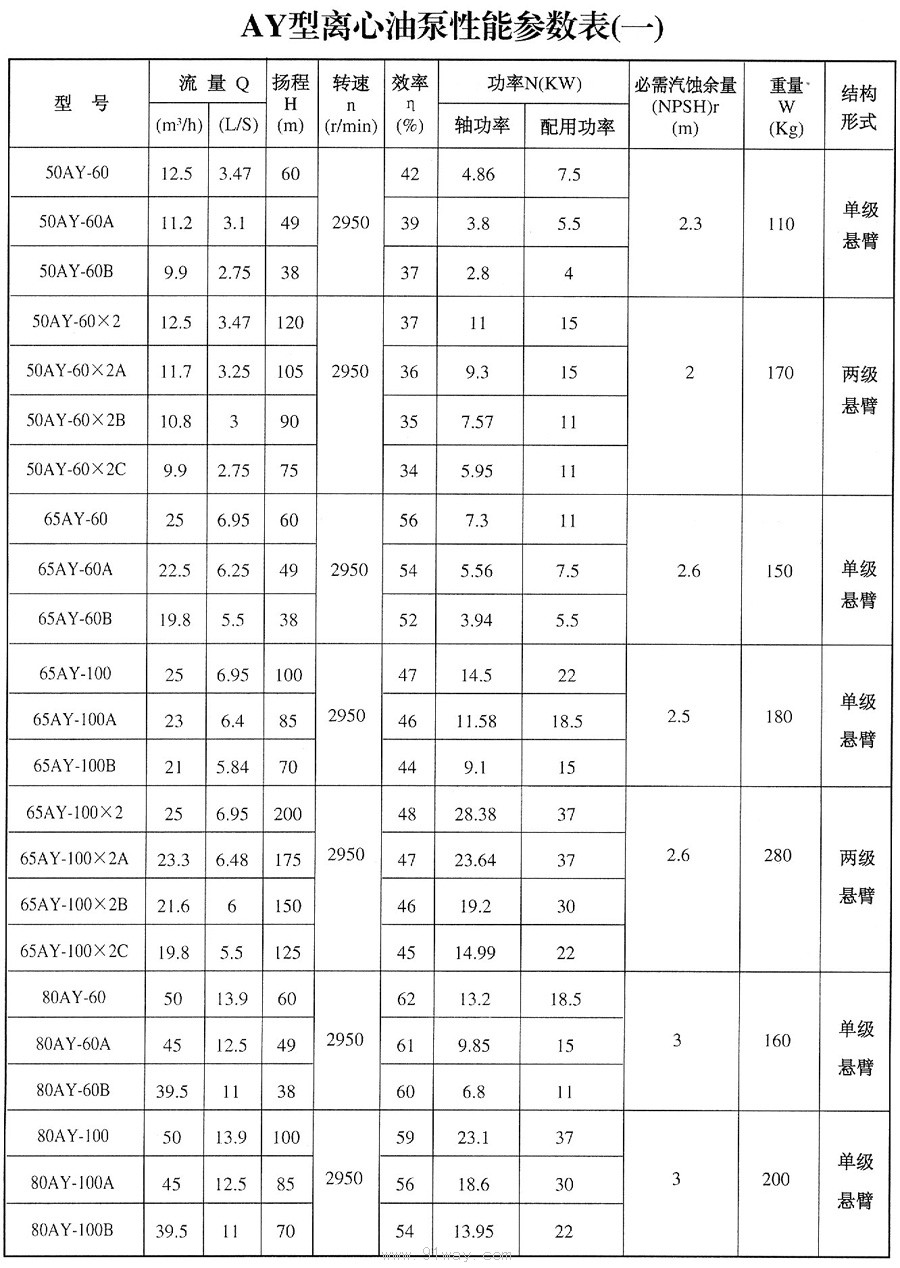

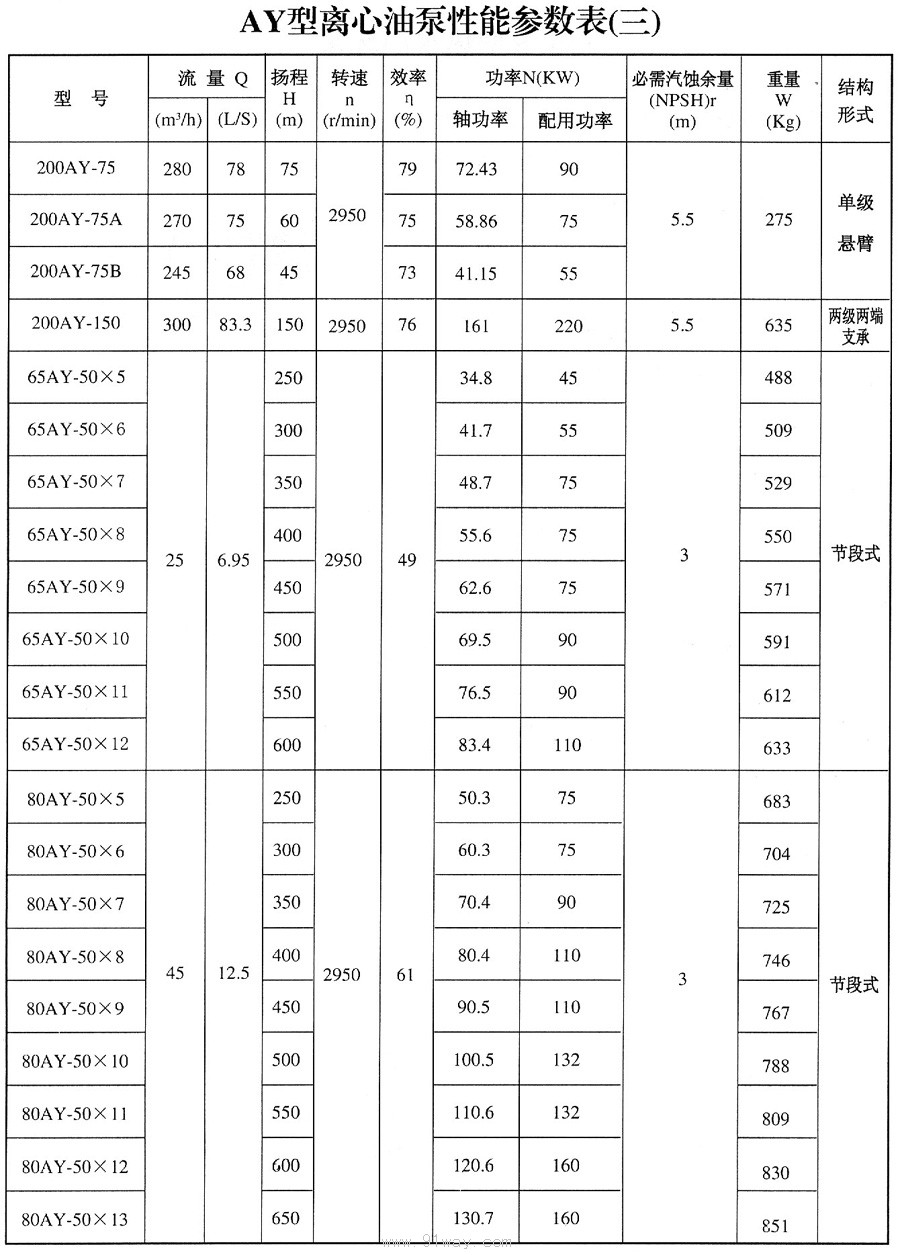

AY型離心油泵工作性能表內的參數，是以常溫清水為介質，使用工況按實際輸送的介質條件來換算，軸功率和配用電動機功率允許適當提高。

零件名稱	溫度范圍
	-20℃～+200℃	-45℃～+400℃	-45℃～+400℃
	Ⅰ	Ⅱ	Ⅲ
	不耐硫腐蝕	不耐硫腐蝕	耐硫腐蝕
泵體	HT250	ZG230-450	ZGCr5Mo
葉輪	HT200	ZG230-450	ZG1Cr13
軸	45	35CrMo	3Cr13
軸套	25	25	3Cr13
泵體口環	40Cr	40Cr	3Cr13
葉輪口環	HT250	45	45
泵體螺栓	A3	45或35CrMo	45或35CrMo
平衡盤	1Cr13 堆焊硬質合金	1Cr13 堆焊硬質合金	1Cr13 堆焊硬質合金
平衡板	HT200	40Cr	2Cr13
