MPH系列磁力驅動離心泵產品詳細說明：

概 述
MPH系列磁力驅動離心泵過流部件的材料采用增強聚丙烯塑料、泵軸、軸承和端環均采用高耐腐蝕材料，確保大多數化學流體安全輸送。采用無軸封設計，徹底解決了傳統機械軸封泵無法避免的跑、冒、滴、漏之弊病。優化結構設計塑料部件以玻璃纖維增強。葉輪與磁內轉子采用整體注塑，減少泵組件的體積，大大提高了泵的效率。主要部件模塊化，可快速拆卸與檢查，維修保養非常容易。

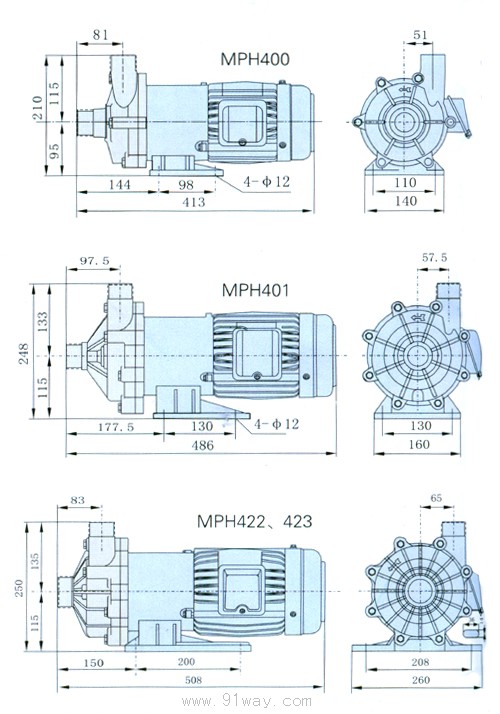

MPH系列磁力驅動離心泵結構圖

	部件	材料
1	泵殼	玻璃纖維增強聚丙烯
2	葉輪	玻璃纖維增強聚丙烯
3	隔離套	玻璃纖維增強聚丙烯
4	泵軸	高鋁陶瓷
5	軸承	填充聚四氟乙烯或碳
6	靜環	高鋁陶瓷
7	動環	填充聚四氟乙烯
8	密封圈	氟橡膠/三元乙丙橡膠
9	止推環	高鋁陶瓷

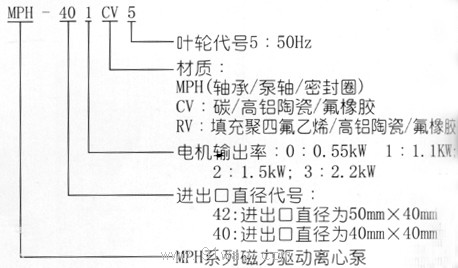

 型 號 意 義


性 能 參 數 表

型號	軟管接口式		螺紋接口式		最大流量 (L/min)	最高揚程 (m)	標準輸出量		比重	電機
	入口 (mm)	出口 (mm)	入口 (mm)	出口 (mm)			流量 (L/min)	揚程 (m)		輸出 (KW)	相
MPH-400	50	50	G11/2	G11/2	280	12.5	150	8.5	<1.3	0.55,2P	lor3
MPH-401	50	50	G11/2	G11/2	330	18	200	12	<1.3	1.1,2P	3
MPH-422	60	60	G2	G11/2	400	23	200	18.5	<1.3	1.5,2P	3
MPPH-423	60	60	G2	G11/2	500	24	300	20.5	<1.3	2.2,2P	3
