A61H/Y型彈簧安全閥產品詳細說明：

A61H/Y型彈簧安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上，A61Y-160P，A61Y-320P型彈簧微啟式安全閥適用于溫度≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。

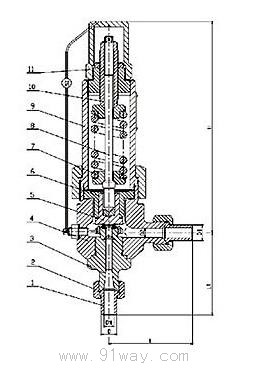

A61H/Y型彈簧安全閥外形尺寸和連接尺寸：

公稱壓力	公稱通徑	尺寸
		do	D	D1	D2	L	L1	H
16	10	6	17	14	12	115	135	78
	15	8	22	18	16	115	135	85
	20	10	28	22	20	115	135	135
	25	12	35	26	24	160	165	142
32	10	6	22	14	12	115	135	80
	15	8	25	17	15	115	135	90
	20	10	30	22	20	115	135	140
	25	12	38	26	24	160	165	148

A61彈簧安全閥主要零部件材料：

NO.	零件名稱	A61H-C A61Y-C材料	A61Y-P材料
1	接頭	20	1Cr18Ni9Ti
2	接頭螺母	35	1Cr18Ni9Ti
3	閥座	2Cr13	1Cr18Ni9Ti
4	閥體	35/35CrMoA	1Cr18Ni9Ti
5	閥瓣	2Cr13	1Cr18Ni9Ti
6	導向套	2Cr13	1Cr18Ni9Ti
7	彈簧	50CrVA	50CrVA包覆氟塑料
8	閥桿	2Cr13	2Cr13
9	閥蓋	ZG230-450	1Cr18Ni9Ti
10	調節螺桿	45	2Cr13
11	閥帽	ZG200-400	1Cr18Ni9Ti
	密封面材料	"Y"型堆焊Co基硬質合金,"H"型堆焊D507

A61H/Y型彈簧安全閥
