產品名稱：

V4系列葉輪式防爆流量開關

型號規格：

放大圖片

產品類別：

常規產品 -- 儀器儀表 -- 流量開關

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

V4系列葉輪式防爆流量開關產品詳細說明：

V4系列葉輪式防爆流量開關適用于氣體、液體或流動固體的流量變化

產品特點：
防爆、防漏；
高防護等級、可室外安裝；
適合于1-1/2″～20″管徑；
現場管徑可調；
耐溫：最高205℃；
耐壓：350bar

氣、液流量開關,防漏、防爆多葉片現場可調,管徑1.5-20",最高溫度205℃,最大壓力345bar,多種量程,現場可調,1-1/2″～20″管道,防爆、防漏主體.對于管路中液體、氣體和流動固體的流量變化或斷流具有可靠的保護.提供用戶指定的或通用的多層葉片可以現場安裝在管徑11/2"以上的管道上。

V4系列葉輪式防爆流量開關設計符合NEMA-4水密結構。
簡便可靠—V4系列FLOTECT 葉式流量開關可用來自動保護設備和管道系統免受流量減少或斷流所帶來的損壞.這種獨特的磁驅動開關設計可保證優良的性能,使其廣泛應用于世界上數以千計的管路和加工廠中.多層葉片可適合尺寸為1?″或更大的管道,也可以從廠家定做.儀表不含導致故障發生的波紋管、彈簧和密封等.相反,在圖示固體金屬開關主體中有一個磁鐵吸引自由擺動的葉片,并且通過一個簡單杠桿來驅動SPDT快動開關.

特征—設計簡單的防止滲漏開關主體,由棒料精加工而成,它能承受2000psig(140kg/cm2)的壓力，可消除過程液體進入開關部件的可能。螺紋管的外殼蓋允許在不斷開整個處理過程情況下檢查和拆卸電子組件十分容易.一定在切斷電源的情況下進行.儀表可通過一個丁字接頭,thred-o-let或法蘭快速簡便地直接安裝在管道內.擺式葉片運動對液體流速能作出準確而持久地響應.多層式葉片或用戶定作的葉片既具有對低流量的靈敏度又具有承受高流量的強度.如果需要,還可在安裝過程中接一個延時記時器.所有開關均防爆,列入UL和CSA中,Class I,Groups C&D;Class II, Groups E,F和G,或放火達CENELEC/SAA EExd IIB T6（T amb.=75℃）;而且被FM認可的.
應用—保護發動機、泵以及其它設備免受低流量或斷流所帶來的損害,控制泵等設備的順序操作,自動啟動輔助泵和引擎或驅動報警和信號系統.當冷卻系統出現故障時,水冷引擎、機器以及操作過程停止.當氣流通過加熱線圈失敗時,使燃燒器停止工作.根據流量控制調節器.如果冷卻液油停止流動時,機器將停止工作.

防爆外殼—U.L和C.S.A.I級,C和D組;II級.E,F和G組,CENELEC:EEXD IIB T6(T amb.=75℉)IP66
CII. Zone I.提供安裝于1?″以上管路的通用或用戶定作葉片,設計符合NEMA-4防水結構

V4系列葉輪式防爆流量開關基本參數

類　型	參　　　數
防爆外殼	U.L和C.S.A.。 I級，C和D組。 II級， E，F和G組，CENELEC：EEXD IIB T6（T amb.=75℉）。
溫度限制	標準275℉(135℃)高溫選擇(非U.L C.S.A 或CENELEC/SAA)最大400℉(205℃)
工作壓力	黃銅1000psig(70bar); 316不銹鋼2000psig(140bar)。只有SPDT不銹鋼外殼可達到5000 psig(bar)。
額定電流和電壓	U.L或CENELEC/SAA：10A@125/250VAC 。 C.S.A;5A@125/250VAC.5A(電阻),3A(電感)@30 V選擇值(非U.L C.S.A 或CENELEC/SAA）。 MV選擇:干電路黃金接點額定值為：1A@125VAC,1A(電阻),1/2A（電感）@30 VDC。 MT選擇:400℉（205℃），5A@30VDC。
接線	U.L/C.S.A標準:16線規銅線,6英寸(152毫米)長,用機械方法或焊接在開關上。 CENELEC/SAA標準：接線板。
開關體	經過磨削和鉆孔的黃銅或不銹鋼，其它材料也可。
葉片	316不銹鋼1-9/16英寸(40mm)寬,標準trim包括430不銹鋼和焊接料,其它材料也可。
管路連接	標準1-1/2″NPT用于安裝在1-1/2″螺紋管座上，不提供螺紋管座安裝配件。
安裝	安裝在垂直方向5度以內，便于操作，也可水平安裝（垂直管道）。
重量	4磅， 5盎司（1.96公斤）。
通用葉片啟動-恢復范圍	冷水:1-1/2"管道中，低至8.8-3.0GPM，高至在20英寸的管道中2900-1100 GPM。空氣：在1″管道中，低至61-25SCFM，高至在20英寸的管道中14300-5900 SCFM。

2、流量范圍

葉片層	1.5"	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
1	26.67	56.7	167	367	800	1417	2267	3400	4550	5300	7567	9083
1	11.67	30	83.3	150	450	667	1133	1700	2267	3033	3783	4550
1-2		26.7	86.7	190	500	867	1700	2467	3400	4550	5483	6817
1-2		15	53.3	132	333	567	950	1317	1900	2467	3033	3783
1-3			41.7	102	300	600	1133	1700	2267	2750	3783	4550
1-3			26.7	71.7	233	433	683	1033	1317	2083	2267	2650
1-4				65	233	450	867	1167	1633	2083	2650	3217
1-4				45	167	333	567	750	1067	1367	1700	2083
1-5					152	300	517	750	1100	1367	1733	2183
1-5					113	250	383	533	750	950	1233	1517

V4流量開關對于空氣近似動作（上行數字）/解除動作（下行數字）

流速：（以LPM（升/分鐘）為單位）

葉片層	1.5"	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
1	20	30	100	190	450	730	1100	1600	2200	3000	3800	4700
1	8	20	50	90	220	400	600	900	1200	1700	2100	2600
1-2		10	60	90	260	520	870	1300	1600	2300	2800	3500
1-2		6	30	70	180	330	570	800	1000	1500	1800	2300
1-3			30	60	180	340	570	870	1200	1600	2000	2500
1-3			20	50	130	240	400	610	800	1100	1400	1700
1-4				30	120	240	410	590	900	1200	1500	1800
1-4				20	90	190	330	470	710	900	1200	1500
1-5					60	150	310	470	760	1040	1300	1700
1-5					50	120	250	380	590	830	1100	1300

-D： DPDT接點。
-MT：適用于所有不銹鋼型號的高溫結構（400℉），非U.L C.S.A 或CENELEC標準。
-TR：延時繼電器,(2)SPDT可在0-1或0-31秒內調整，非U.L C.S.A 或CENELEC/SAA標準。
-CN：屬于C.S.A 和CENELEC標準。

儀表選型

型　號	規格描述
V4-2-U	黃銅，通用葉片
V4-SS-2-U	316不銹鋼，通用葉片
V4	黃銅，定做葉片
V4-SS	316不銹鋼，定做葉片
注： 316不銹鋼體,帶430不銹鋼磁鐵浮子和葉片(接液部分), 如采用不銹鋼磁鐵，則所有部件都應是316不銹鋼。

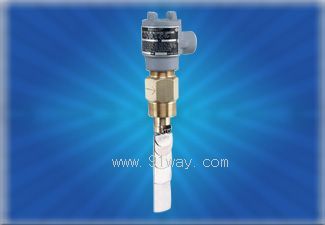

V4系列葉輪式防爆流量開關（示意圖）
