QS-3S型軸銷式稱重傳感器產品詳細說明：

QS-3S型軸銷式傳感器系列
高精度、高可靠性、安裝方便
適用于索具卸扣，動、定滑輪船用索具，聯接叉，吊環，替代原軸的功能，又能稱重測力。
精度等級：0.02、0.05
靈敏度：1～1.5±0.005mV/V
輸入阻抗：770±20Ω
輸出阻抗：700±2Ω
絕緣電阻：≥5000MΩ
最大供橋電壓：15V
安全過載：150％F.S.
溫度范圍：-30℃～+70℃（常溫系列）
　　　　　-30℃～+250℃（高溫系列）
防護等級：IP66、IP67
電纜：輸入（+）紅 輸出（+）蘭 輸入（-）黃 輸出（-）白 長度6M

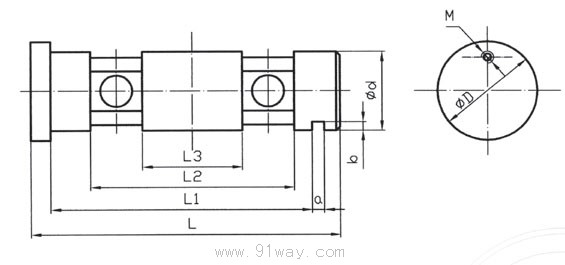

量程 \ 尺寸	ΦD	Φd	L	L1	L2	L3	a	b	M
2	50	40	150	128	102	50	6	5	M8
5	70	60	210	176	130	74	8	9	M10×1
10	70	60	210	176	130	74	8	9	M10×1
20	105	90	250	212	156	96	10	13	M10×1
30	105	90	250	212	156	96	10	13	M10×1

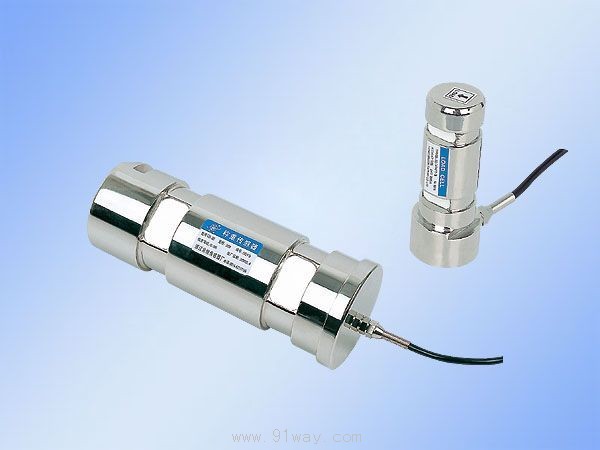

QS-3S型軸銷式稱重傳感器
