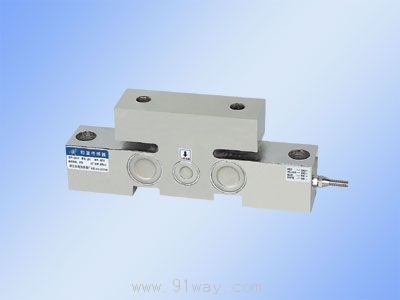

QS-H系列平面橋式稱重傳感器產品詳細說明：

QS-H平面橋式傳感器系列
高精度、高可靠性、安裝使用方便，互換性好。可做成高溫系列

QS-H系列平面橋式稱重傳感器適用于鋼材秤、鋼包秤，各種力值檢測
精度等級：0.03、0.05
靈敏度：1.5～2.0±0.005mV/V
輸入阻抗：780±20Ω（常溫系列）
　　　　　380±20Ω（高溫系列）
輸出阻抗：700±2Ω（常溫系列）
　　　　　350±2Ω（高溫系列）
絕緣電阻：≥5000MΩ
最大供橋電壓：15V
安全過載：150％F.S.
溫度范圍：-30℃～+70℃（常溫系列）
　　　　　-30℃～+250℃（高溫系列）
防護等級：IP66、IP67
電纜：輸入（+）紅 輸出（+）蘭 輸入（-）黃 輸出（-）白 長度6M

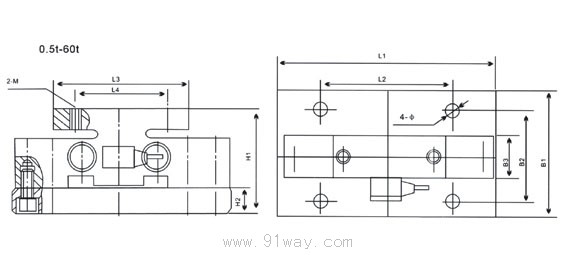

量程 \ 尺寸(mm)	L1	L2	L3	L4	B1	B2	B3	H1	H2	M	4-Φ
0.5-2t	200	174	125	95	100	70	45	100	20	M12	Φ13
3-6t	230	174	140	110	100	70	45	114	25	M16	Φ13
8-20t	318	192	180	120	182	128	60	166	42	M20	Φ22
25t-30t	318	192	180	120	182	128	65	166	42	M20	Φ22
40t-60t	395	200	200	160	182	128	80	180	48	間距40 4-M20	Φ22

QS-H系列平面橋式稱重傳感器
