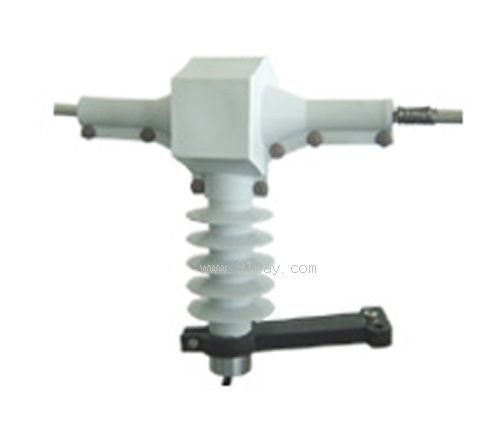

LZKW-10戶外開啟式電流互感器用于10kV及以下中壓架空線路的電流測量、保護、控制等，安裝時不需要截斷導線，亦可帶電安裝。用于10kV架空線路高壓無功功率自動補償裝置的電流監測與控制。 具有耐電弧、耐紫外線、耐老化、免維護周期長等特點。

LZKW-10戶外開啟式電流互感器技術參數

額定絕緣水平：12/42/75kV
額定頻率：50Hz或60Hz
表面爬電距離：460mm
一次導線截面：35~400mm2
環境溫度：-30℃～+55℃，日平均不超過+40℃
海拔高度：不超過3000米。

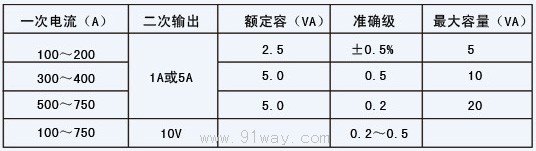

表1 額定一、二次電流、準確級及相應二次輸出容量

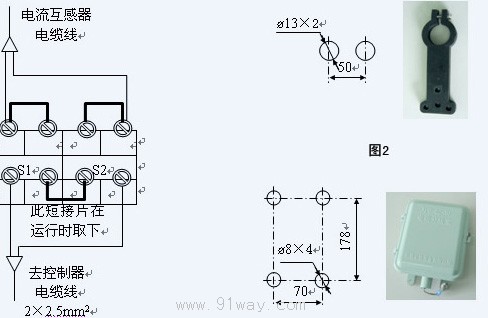

電氣接線圖

安裝尺寸   底座固定孔規格如圖2所示，保護盒固定孔規格如圖3所示

LZKW-10戶外開啟式電流互感器安裝步驟
1． 將電流互感器連同底座固定在橫擔上，互感器保護盒垂直安裝，避免盒內進水或盛水。

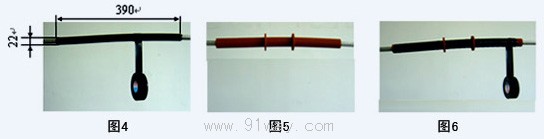

2． 確定電流互感器夾導線的位置，用絕緣膠布纏繞該位置的高壓導線，長度約390毫米，纏繞后的直徑
    約22毫米，如圖4所示。
3． 用絕緣套管套住纏繞部位的導線，如圖5所示。套管外再纏繞一層絕緣膠布(約1mm)
    如圖6所示。導線太細時纏繞一層塑料填充物。

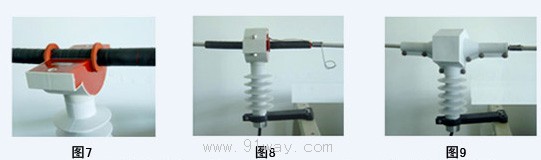

4． 將安裝了套管的架空導線放在電流互感器中心，前后應對稱，如圖7所示。
5． 電流互感器上下兩半的結合面上均勻涂上硅膠，對齊固定在一起，如圖8所示。
6． 用金屬綁線將CT上的金屬編織線與一次導線纏繞在一起，保持等電位。
7． 將防護罩罩在CT上，扣緊紐扣（8個），如圖9所示。

8.按圖1連接CT保護盒與控制器之間二次線(用2.5mm2的電纜線)接地端可靠接地。
注意：LZKW-10電流互感器的旁邊安裝避雷器，以免遭受雷擊。
