LX4系列限位開關產品詳細說明：

產品性能

適用于交流50~60Hz;AC380V;DC220V;電流20A的控制線路中，作為操作限制各種機構的行程之用。
其中每類型的限位開關，由它的特殊結構，又有特殊的應用條件。
LX4-11、12型限位開關，適用于惰性行程不甚大的平移機構。
LX4-21、22型限位開關，適用于惰性行程較大的平移機構。
LX4-31、32型限位開關，適用于提升機構。
LX4-41、42型限位開關，適用于需要三個操作位置的平移機構。
LX4-62型限位開關，適用于需要三個操作位置的平移機構。
LX4-12S型限位開關，適用于需防水場合的惰性行程水甚大的平移機構。
能工作的海拔高度不超過1000M；周圍溫度-30℃~+40℃;空氣相對濕度不大于85%;防護等級IP44。符合GB14048。5-93標準。

LX4-11	用帶有滾子的單臂操作，軸在彈簧的作用下轉動，使操動臂恢復到零位
LX4-12
LX4-11S
LX4-12S

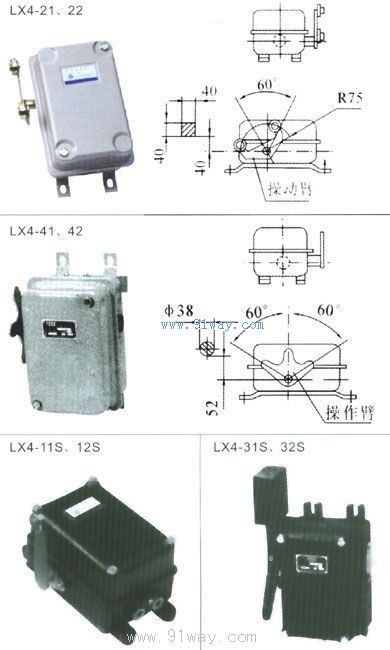

LX4-21	用于有滾子的叉形臂操動2個轉位置
LX4-22
LX4-31	用帶有平衡重錘的荷重杠操動，當機構托架舉起了平衡重錘后，使荷重杠桿操動
LX4-32
LX4-31S
LX4-32S
LX4-41	用三叉形臂操動3個轉換位置
LX4-42
LX4-61	用帶有滾子的雙臂操動2個轉換位置

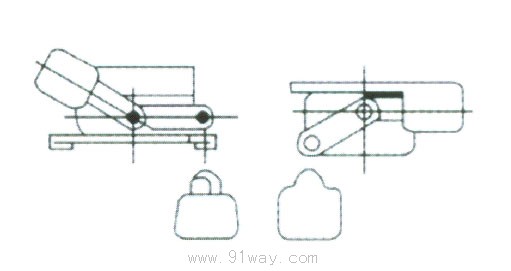

安裝位置圖

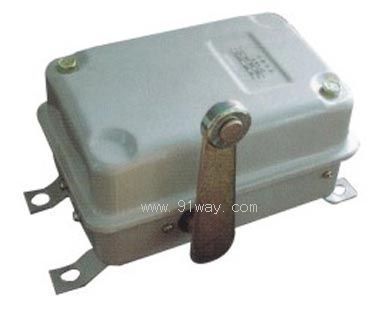

LX4系列限位開關
