JY-1A型液位控制器產品詳細說明：

產品概述
JY系列液位控制器采用注射成型，內置觸頭機構，利用液體的浮力作用使控制器隨著液面的上升或者下降而自動翻轉，其內部的觸頭發生通與斷的狀態變換而發出控制信號。因無任何外部操作機構，動作準確可靠，特別適用于含有雜質和粘稠物的活水排放自動控制、工業生產中非易燃易爆液體的自動控制以及生活用水、消防水池的自動供給控制。

主要技術參數:
1.高密封,耐壓,0.3 mpa/cm2.
2.耐弱酸,耐弱堿,耐腐蝕.
3.使用溫度:60 ℃
4.工作電壓電流:AC250V/15A
5.機械壽命:1500萬次,電氣壽命:3萬次
6.信號線:3 X 56 / 0.17 mm

工作原理
液位控制器電纜中有三根控制線，黑色(輸入線)，棕色和藍色(輸出線)。其中黑色線和棕色線是排水系統的控制線，當控制器上浮到設定位置，黑色線和棕色線觸頭接通，輸出開泵信號；控制器下降到設定位置，黑色線和棕色線觸頭分開，終止開泵信號。而黑色線和藍色線是給水系統的控制線，當控制器下降到設定位置，黑色線和藍色線觸頭接通，輸出開泵信號，控制器上浮到設定位置，黑色線和藍色線觸頭斷開，終止開泵信號。也可以采用多套控制器串聯方式來控制水泵，防止控制器在工作中失常而損壞設備。

注意事項
控制器信號線長度分2m、4mm、10mm、15m、20m六種規格，如需特殊長度可協議制造。控制器信號線不夠需中間接頭時，決不能讓接頭浸入導電水中，未使用的信號線必須予以絕緣。已安裝在工作中的液位控制器如長時間不工作，應每月定期檢查一次。
本產品為注射成型，請勿自行修理、分解，如有故障時，請與本公司或者代理商聯系處理。

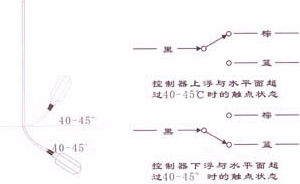

電器原理

JY-1A型液位控制器
