ZG系列振動電機產品詳細說明：

ZG系列振動電機（振動電機 ）八十年代初由機電部、冶金部、煤炭部聯合設計組在引進日本先進樣機基礎上設計研制的。一九八四年通過部級鑒定，結論認為：該產品參數先進、結構合理、使用壽命長，主要技術參數接近國外同類產品先水平，在國內處于領先地位。（摘自技術鑒定證書）該機最大特點是功率小，激振動大，尤其采用了國內先進的裝配技術，運行可靠，連續使用壽命長達10000小時以上。功率—激振力指標與日本相等，高于西德及國內同類產品，而激振力為振動機械設計、選型的主要參數。故在需同樣激振力的情形下，選用該機功率小、耗能省，自重輕。

由于該慣性振動器性能優越，使用壽命長，因而得到廣大用戶的歡迎。近幾年，該產品多次為國家重點項目配套。如上海寶鋼二期工程，天津軍糧城發電廠，鞍山鋼鐵公司、重慶鋼鐵公司 等，并贏得良好的信譽。
二、用途和特點
ZG系列慣性振動器是利用裝在特制的雙出軸三相異步電機轉子兩端的偏心塊提供振動力的一種新型振動驅動裝置。廣泛用來作為各種振動機械（如振動給料機、振動輸送機、振動篩分機、振動落砂機、振動破碎機、振動提升機、振動試驗臺等）的激振源、也可直接用來作為倉壁振動器。由于其使用方便、結構簡單，因而被礦山、冶金、煤炭、建材、化工、輕工、電子、機械、糧食、公路橋梁上振護筒、振護柱等各行各業大量采用。

ZG系列慣性振動器與其它振動器（如電磁振動器、偏心連桿振動器等）相比，具有體積小、重量輕、結構簡單、拆裝方便、激振力大、功率小、效率高、噪音小、功率因素高、振動力可以無級調節等特點。

型號	振次/分	額定激振力(KN)	額定功率(KW)	額定電流(A)	機腳孔尺寸
ZG201	2900	1	0.09	0.32	75X100(寬)
ZG202		2	0.18	0.59	75X100(寬)
ZG203		3	0.25	0.78	205X165(寬)
ZG205		5	0.37	1.1	205X165(寬)
ZG210		10	0.75	1.96	205X165(寬)
ZG220		20	1.5	3.67	140X190(寬)
ZG230		30	2.2	5.10	140X190(寬)
ZG250		50	3.7	8.43	205X310(寬)
ZG263		63	4.5	10.31	205X310(寬)

1、ZG系列振動電機型號說明

例：ZG410為極對數四極，振動力為（10000）牛的慣性振動器。
2、ZG系列慣性振動器主要技術參數見下表。

型號	振動力 （×10³牛）	額定 功率 （千瓦）	額定 電流 （安）	振動 頻率 （次/分）	電壓 （伏）	溫升 （℃）	絕緣 等級	效率 （%）	功率 因素	重量 （公斤）
ZG402	0-2	0.1	0.4	1450	380	80	B	65.94	0.667	30
ZG405	0-5	0.25	0.73	1450	380	80	B	70.24	0.752	46
ZG410	0-10	0.55	1.53	1450	380	80	B	75.02	0.728	81
ZG415	0-15	0.75	1.95	1450	380	80	B	76.77	0.760	90
ZG420	0-20	1.1	2.71	1450	380	80	B	76.85	0.801	129
ZG432	0-32	1.5	3.15	1450	380	80	B	79.13	0.819	145
ZG440	0-40	2.2	5.19	1450	380	80	B	78.48	0.815	234
ZG450	0-50	3.0	6.82	1450	380	80	B	80.68	0.822	245
ZG609	0-9	0.55	1.66	960	380	80	B	76.0	0.662	84
ZG612	0-12	0.75	2.14	960	380	80	B	77.5	0.684	94
ZG618	0-18	1.1	2.97	960	380	80	B	78.6	0.715	141
ZG625	0-25	1.5	3.84	960	380	80	B	80.0	0.740	159
ZG636	0-36	2.2	5.55	960	380	80	B	80.9	0.747	249.5
ZG645	0-45	3.0	7.82	960	380	80	B	82.6	0.756	268
ZG660	0-60	4.0	9.56	960	380	80	B	82.2	0.762	427
ZG820	0-20	1.5	4.36	725	380	80	B	80.0	0.652	185
ZG830	0-30	2.2	6.16	725	380	80	B	81.1	0.667	279
ZG840	0-40	3.0	8.25	725	380	80	B	80.0	0.700	310

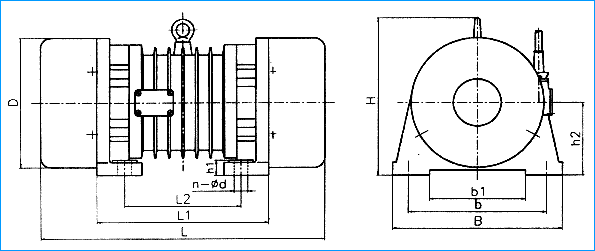

ZG系列振動電機外形及安裝尺寸

型號	L	B	H	L1	L2	b	b1	h1	h2	D	n-d
ZG402	348	210	212	176	130	170	110	18	90	160	4-18
ZG405	368	240	240	190	140	190	120	18	105	190	4-18
ZG410	470	320	303	296	200	260	180	27	140	250	4-26
ZG415	490	320	303	316	220	260	180	27	140	250	4-26
ZG420	537	380	365	333	205	310	210	32	165	303	4-32
ZG432	550	380	365	346	218	310	210	32	165	303	4-32
ZG440	618	450	430	371	227	350	230	45	195	359	4-44
ZG450	643	450	430	396	252	350	230	45	195	359	4-44
ZG609	480	320	303	296	200	260	180	27	140	250	4-26
ZG612	536	320	303	316	220	260	180	27	140	250	4-26
ZG618	537	380	365	333	205	310	210	32	165	303	4-32
ZG625	596	380	365	346	218	310	210	32	165	303	4-32
ZG636	617	450	430	379	227	350	230	45	195	359	4-44
ZG645	676	450	430	404	252	350	230	45	195	359	4-44
ZG660	796	560	512	472	276	430	280	45	240	440	4-50
ZG820	688	380	365	376	248	310	210	32	165	303	4-32
ZG830	724	450	430	404	252	350	230	45	195	359	4-44
ZG840	786	450	430	414	262	350	230	45	195	359	4-44
