JLDZ8-10型戶外繞注式組合互感器采用環氧樹脂澆注全封閉結構,具有免維護,
全工況等特點。電壓互感器具有耐過電壓,即采用低磁密設計。電流互感器具有高動熱穩定。本型組合互感器FDK4-12/D400-16型電磁式交流高壓自動分段器配套使用。
JLDZ8-10型戶外繞注式組合互感器技術參數
電壓互感器:

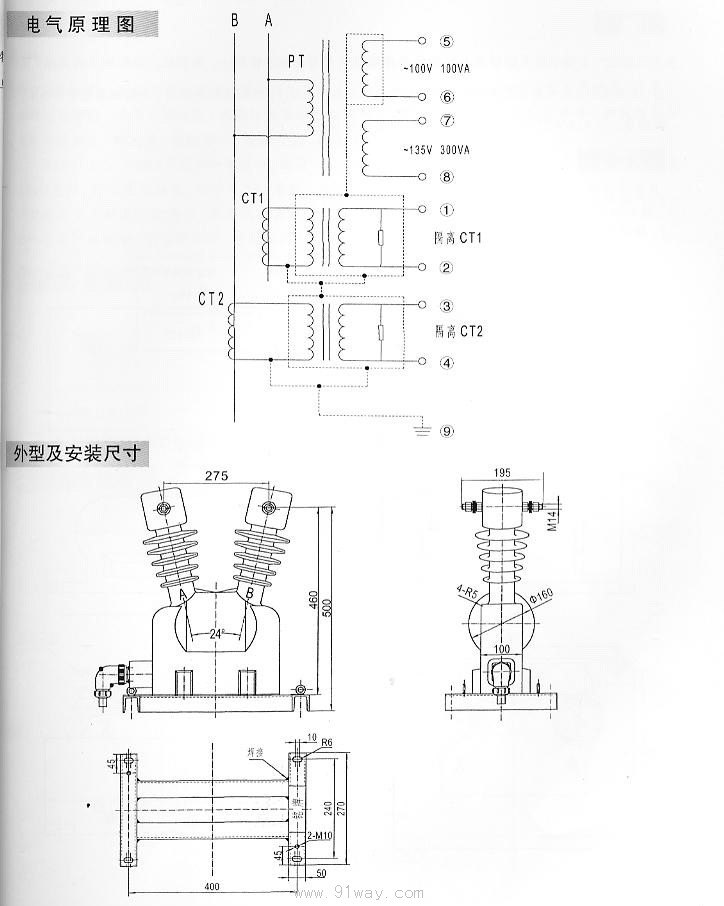

(1)、電氣線路:(見圖一)
(2)、精度等級:

電流互感器:
(1)、電氣線路圖:(見圖一)
(2)、變比:400A/16V
(3)、精度:
a.線性度小于2%
b.精度優于±3%
c.A相和B相不對稱度小于1%
(4)、動、熱穩定電流:
熱穩定電流:16KA/2S
動穩定電流:40KA/0.3S
•額定絕緣水平:12/42/75KV
安裝維護和注意事項
本產品安裝底板采用槽鋼焊接而成,表面采用熱鍍鋅,在底板上有四個一字安裝孔,用戶可直接將底板固定在金屬構件上,底板上設有兩個吊環,便于用戶起吊。
本產品的二次部分,采用戶外防水航空插頭與用戶設備控制柜連接,安裝非常方便。
本產品在使用過程中應注意以下幾點:
①電壓互感器二次接線端嚴禁短路。
②避免高壓絕緣子受外力的沖擊,當絕緣表面有損壞時,應及時檢查絕緣能力和內部是否異常。
③產品應貯存在干燥、無腐蝕性氣體的環境下。

JLDZ8-10型戶外繞注式組合互感器
