| 產品名稱: | DZ30系列小型斷路器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 微型斷路器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
一、適用范圍
DZ30-32適用于交流50Hz和60Hz,額定電壓250V以下的單相線路中,對電氣線路的過載和短路進行保護。能同時斷開L線與N線,是目前民用住宅領域最為理想的配電保護開關。本產品符合IEC60898和GBI0963標準。
二、技術參數
1、基本參數
|
額定工作電壓(V) |
250 | |
|
極數 |
1 P+N | |
|
殼架等級額定電流(A) |
32 | |
|
額定電流(V) |
6,10,16,20,25,32 | |
|
額定短路分斷能力 |
試驗線路預期電流(A) | 4500 |
| 功率因數 | 0.55—0.70 | |
2、過電流脫扣特性表
|
試驗電流(A) |
額定電壓(V) |
規定時間 |
預期結果 |
起始狀態 |
備注 |
|
1.13In |
所有值 |
T≥1 h |
不脫扣 |
冷態 |
|
|
1.45In |
所有值 |
t<1h |
脫扣 |
熱態 |
電流在5s內穩定地上升至規定值 |
|
2.55In |
所有值 |
1 S |
脫扣 |
冷態 |
|
|
5In |
所有值 |
t≥O.1S |
不脫扣 |
冷態 |
閉合輔助開 關接通電源 |
|
10In |
所有值 |
t<0.1S |
脫扣 |
冷態 |

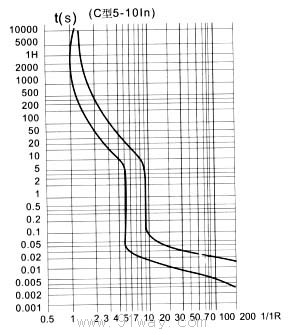

3、動作特性曲線

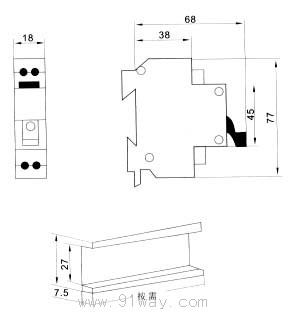

三、外形及安裝尺寸
DZ30系列小型斷路器
