BQD59系列防爆電磁起動器(ⅡB)產品詳細說明：

BQD59系列防爆電磁起動器(ⅡB)適用范圍

1區 2區危險場所.
IIA IIB IIC類爆炸性氣體環境.
溫度組別;T1-T4,

產品特點

鑄鋁合金外殼,表面噴塑.
內裝高分?jǐn)嘈⌒蛿嗦菲?交流接觸器.熱繼電器,自復位萬能轉換開關等.
可控制交流50Hx,380V三相異步電動機的直接起動停止,并具有過載和斷相及失壓保護.
鋼管或電纜布線均可.

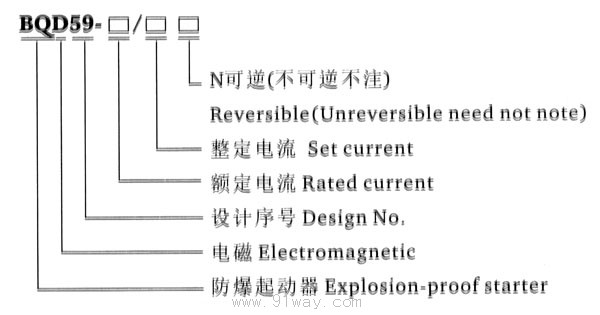

BQD59系列防爆電磁起動器(ⅡB)型號含義



主要技術數據



產品型號 Type	額定電壓(V) Rated voltage	路額定電流(A) Rated current	控制電動機最大功率(KW) Max power of controlled motor	繼電器整定電流 調節范圍(A) Setting current of Adjustable range relay	出線口螺紋 (G〃) Outlet〃s thread	電纜外徑(φ,mm) Cable outer diameter	防爆標志 Es-mark
BQD59-12/□ BQD59-16/□ BQD59-25/□ BQD59-32/□ BQD59-40/□ BQD59-50/□ BQD59-63/□ BQD59-12/□N BQD59-16/□N BQD59-25/□N BQD59-32/□N BQD59-40/□N	380	12 16 25 32 40 50 63 12 16 25 32 40	5.5 7.5 11 15 18.5 22 30 5.5 7.5 11 15 18.5	0.63～1　 1～1.6 　1.6～2.5 　　2.5～4 　4～6　　 5.5～8 7～10 　9～13 12～18　 17～25 　 23～32　 30～40　　　 　　　 37～50　 48～65	１～１1／2	12～26	Exd ll BT4

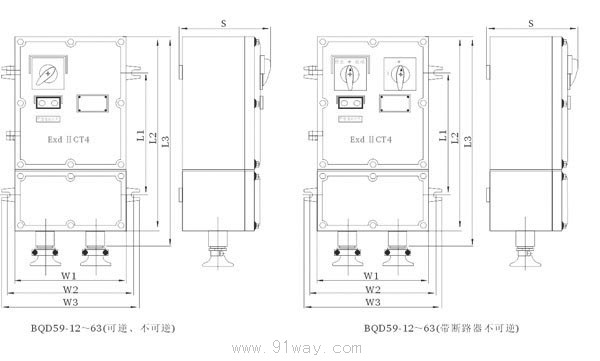

BQD59系列防爆電磁起動器(ⅡB)外形接線圖

型號	W1	W2	W3	L1	L2	L3	S
BQD59-12～32	210	236	260	247	370	410	170
BQD59-40-63	280	306	330	277	440	470	210
