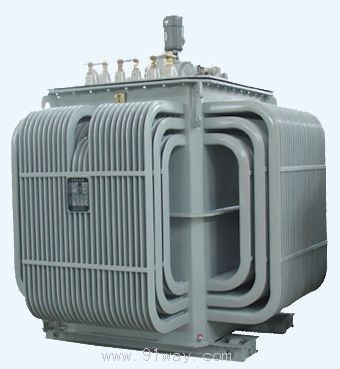

TKD,TKS型油浸自冷可調電抗器產品詳細說明：

用途
可調電抗器能在額定工作電壓下，平滑、無級、連續地改變電抗值。它的主要用途是作發電機組負荷試驗時的可調電感
負載，它和可調電阻器相配合，可以在一定范圍內調節負荷率和負載功率因數。
可調電抗器廣泛應用于發電設備廠、動力機廠、柴油機廠、汽油機廠、電機廠、造船廠、車輛電源廠以及有關研究所、
設計院的機組試驗站或檢測中心，以取代采用感應調壓器反接作為可調電感負載的使用方法。

特點
1、電流調節范圍大,可無級、平滑、連續地調節電流;
2、電感調節線性度及穩定性好，且能承受過載10%1小時；
3、與可調電阻器配套使用時，有功、無功電流調節互不影響，能準確調節負荷率及其 功率因數；
4、具有兩種接法，適用于50Hz/400（690）V或60Hz/450V電源；
5、操作方便,運行安全可靠,并可長時間連續運行；　
6、可多臺并聯使用。

產品型號

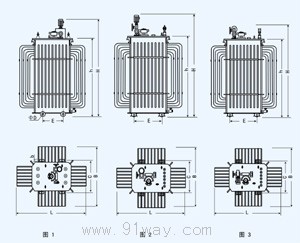

TKS型可調電抗器規格及外形尺寸

產品型號	額 定 容 量 kVA	相數	頻 率 Hz	額 定 電 壓   V	電流可調范圍		油 重量 kg	器 身 重 量 kg	總重量 kg	伺服電動機規格	外形尺寸　mm								外 形 圖
					接法1	接法2					L	B	H	h	C	E	D	b
TKS-31.5	31.5	3	50	400	1.8～14	6.3～45.5	144	250	560	JW7114 4P 370W 3Ф 50Hz 380V 1.05A	680	980	1330	850	600	320	65	25	圖 1
				690	3.2～26.4
TKS-40	40			400	2.2～18	8～57.7	144	300	630		1000	980	1330	850	600	320	65	25
				690	4～33.5
TKS-50	50			400	2.8～22.5	10～72.2	144	340	690		1000	980	1330	850	600	320	65	25
				690	5～41.8
TKS-63	63			400	3.5～28	12.5～90.9	144	390	760		1080	1060	1330	850	600	320	65	25
				690	6.3～52.7
TKS-80	80			400	4.5～35	16～115	250	430	1100		1230	1050	1700	1230	500	400	80	32
				690	8～66.9
TKS-100	100			400	5.6～45	20～144	380	520	1420		1250	1140	1920	1450	620	450	80	32
				690	10～83.7
TKS-125	125			400	7～56	25～180	295	630	1370		1250	1140	1980	1530	620	450	80	32
				690	12.5～105
TKS-160	160			400	9～70	32～231	440	740	1780		1340	1140	1980	1530	620	450	80	32
				690	16～134
TKS-200	200			400	11.2～90	40～289	545	1000	2180		1260	1200	1870	1370	960	500	100	40
				690	20～167
TKS-250	250			400	14～112	50～361	555	1140	2460		1410	1350	1870	1370	960	500	100	40
				690	25～209
TKS-315	315			400	18～140	63～455	555	1320	2710		1410	1350	1870	1370	960	500	100	40
				690	32～264
TKS-400	400			400	22.5～180	80～577	584	1540	3200		1560	1500	1870	1370	960	500	100	40
				690	40～335
TKS-500	500			400	28～225	100～722	920	2100	4300	JW7124 4P 550W 3Ф 50Hz 380V 1.6A	1570	1460	2280	1730	1050	600	120	48
				690	50～418
TKS-630	630			400	35～280	125～909	930	2380	4740		1570	1460	2280	1730	1050	600	120	48
				690	63～527
TKS-800	800			400	45～350	160～1155	940	2710	5290		1720	1610	2280	1730	1050	600	120	48
				690	80～669
TKS-1000	1000			400	56～450	200～1443	950	3170	6000		1820	1710	2280	1730	1050	600	120	48
				690	100～837
TKS-1250	1250			400	70～560	250～1804	1780	4400	8620	XZEJ 90S-4 4P 1.1KW 3Ф 50Hz 380V 2.7A	1790	1580	2550	2190	1200	750	140	60
				690	125～1046
TKS-1600	1600			400	90～700	315～2309	1790	5090	9650		1940	1730	2550	2190	1200	750	140	60
				690	160～1339
TKS-2000	2000			400	110～900	400～2887	2000	6150	11000		2040	1830	2550	2190	1200	750	140	60
				690	200～1673
TKS-2500	2500			400	140～1120	500～3610	3060	8570	15100	XZEJ 100L1-4 4P 2.2KW 3Ф 50Hz 380V 5A									圖 2
				690	250～2090
TKS-3150	3150			400	180～1400	630～4550	3080	9560	16850
				690	320～2640
TKS-4000	4000			400	225～1800	800～5770	3100	10670	18800
				690	400～3350
TKS-4000	4000			690	125～1000	450～3347	3100	10670	18800		2330	2220	3080	2630	1360	900	140	70
				1140	225～2026
注：  ①本系列可調電抗器可作60Hz/450V使用，此時，電流可調范圍的下限值、上限值是50Hz/400V時的0.9375倍。         ②其他規格可調電抗器,包括單相、中頻可根據用戶需要，按協議承接試制。

其他電抗器

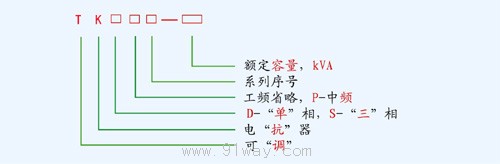

注：單相加D，三相加S； 　　油浸不加字母，干式加G； 有鐵芯不加字母，空心加K。
