JHL10,JHL20,JHL30系列電流繼電器產品詳細說明：

JHL10、20、30系列電流繼電器
1、應用范圍
 JHL系列集成電路電流繼電器足DL系列電磁型電流繼電器更新?lián)Q代產品，具有精度高、動耗小、動作時間快、整定直觀方便、范圍寬等特點。須提供交流輔助電源。

2.主要技術參數據

交流輔助電壓AC 110、220、380V；
電流整定范圍A：0.05-0.5A；B：0.2-2A；C：2-20A；D：5-50A； E：10-100A
在整定范圍內，整定誤差≤30％
交流輔助電壓允許變化范圍0.8-1.10倍額定值
繼電器觸點可長期接通5A。
返回系數0.85—0.90

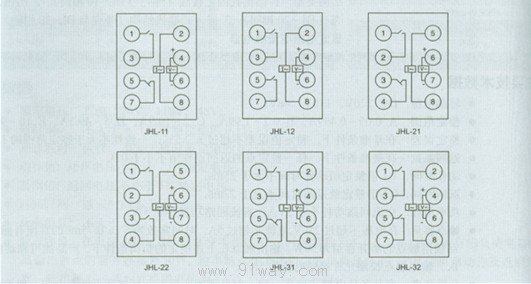

3.內部接線

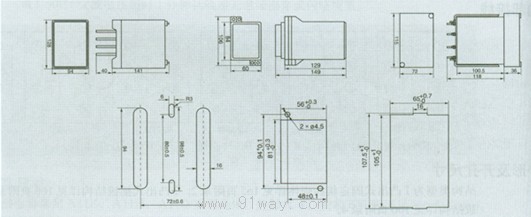

4.外形及開孔尺寸



JHL10,JHL20,JHL30系列電流繼電器
