LFZJ1-10Q在原來LFZJ1-10型電流互感器的基礎上，在外表面增加了傘形結構，從而增加了外表面的爬電
距離，能適用于輕污穢地區。

LFZJ1系列電流互感器適用于50Hz、額定電壓為10KV及其以下的電力系統中作電流、電能的測量及繼電保護之用。

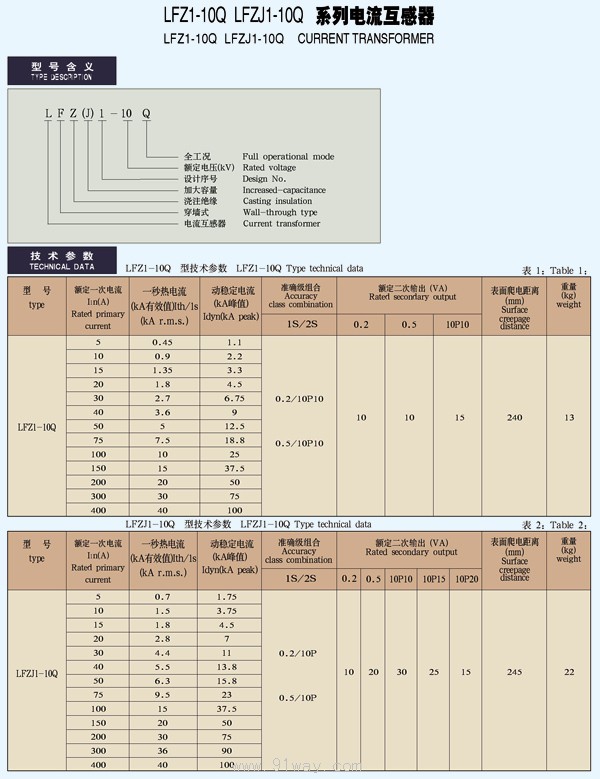

LFZJ1系列電流互感器型號含義

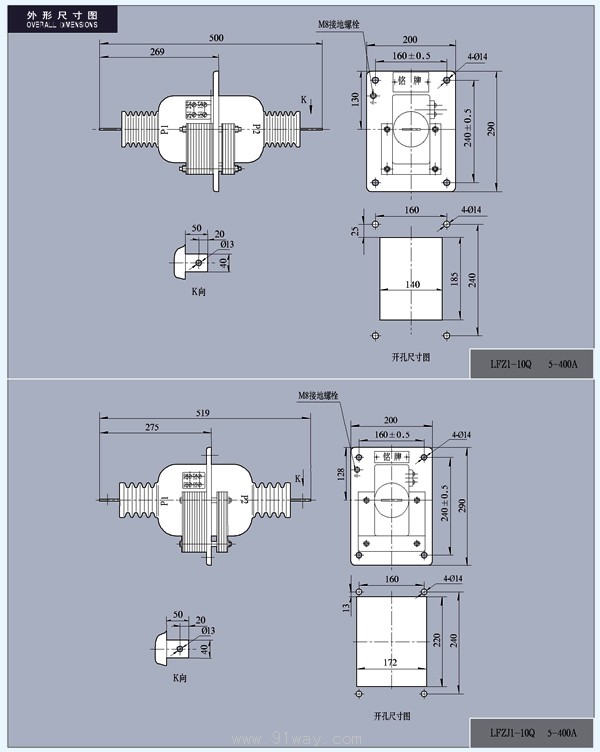

主要技術參數及外形安裝尺寸
額定絕緣水平：11.5/42/75KV
額定二次電流：5A
負荷的功率因數為0.8（滯后）

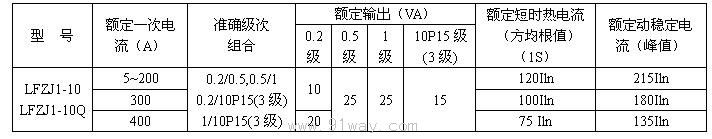

主要技術參數見表
10P級準確限值系數與二次輸出關系曲線見圖1

結構簡介
LFZJ1系列電流互感器為半封閉澆注絕緣結構，鐵芯為疊片式矩形鐵芯，裝在澆注體外面，二次線圈、一次線圈用環氧
樹脂混合膠澆在里面。

使用條件
本型互感器為戶內安裝產品。
最高氣溫為+40℃，日平均氣溫不超過30℃，最低氣溫-5℃。

LFZJ1系列電流互感器
