HR6系列熔斷器式隔離開關產品詳細說明：

適用范圍
HR6系列熔斷器式隔離開關(以下簡稱開關)。主要用于額定電壓交流660V(45－62Hz)，約定發熱電熱至630A的具有高短路電流的配電電路和電動機電路中，作為電源開關、隔離開關、應急開關，并作為電路保護用，但一般不作為直接開閉單臺電動機之用。本產品性能符合IEC947－3、GB14048.3標準。

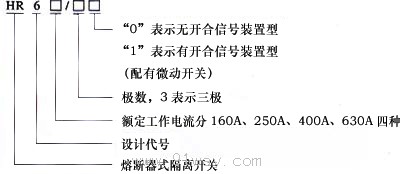

型號及含義



結構特征：
開關由底座、蓋和滅弧室等部分組成，均由耐弧塑料制成，為全塑型結構。靜觸頭直接裝在底座上，滅弧室拆裝方便，每個滅弧室都有內室和外室二部分，采用多片金屬滅弧柵，增強了滅弧能力，提高了觸頭壽命。
　　NT型熔斷體裝在蓋的內部，蓋可沿支持件呈扇形旋轉民，具有較大的電隔離距離以滿足隔離開關的要求，蓋可以方便地從底座上拆下，使得安裝和更換熔斷體部很方便。底座上具有三組安裝孔，以滿足各種開關柜內及面板上安裝的要求。開關的側面，根據需要可裝輔助觸頭，發出指示開關分合狀態的信號。

主要技術參數
熔斷體基本參數

型號	額定電壓（V）	額定電流（A）
NT00	380	4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
	660	4、6、10、16、20、25、32、35、40、50、63、80、100
NT1	380	80、100、125、160、200、224、250
	660	80、100、125、160、200
NT2	380	125、160、200、224、250、300、315、355、400
	660	125、160、200、224、250、300、315
NT3	380	315、355、400、425、500、630
	660	315、355、400、425

HR6系列熔斷器式隔離開關開關技術參數

型號		HR6-160	HR6-250	HR6-400	HR6-630
額定絕緣電壓（V）		660	660	660	660
約定發熱電流（V）		160	250	400	630
額定工作電流（A）	380V	160	250	400	630
	660V	100	200	315	425
	380V.COSφ=O.35 AC23B 接通	1280	2000	3200	5040
額定接通和分?jǐn)嗄芰Γˋ）（1.05Ue時）	分?jǐn)?/DIV>	960	1500	2400	3780
	660V.COSφ=0.65 AC22B 接通	480	750	1200	1890
	分?jǐn)?/DIV>	480	750	1200	1890
額定熔斷短路電流KA		50	50	50	50
最大預期峰值電流KA		100	100	100	100
配用NT熔斷器型號		00	1	2	3
污染等級		3	3	3	3
安裝類別		Ⅲ	Ⅲ	Ⅲ	Ⅲ

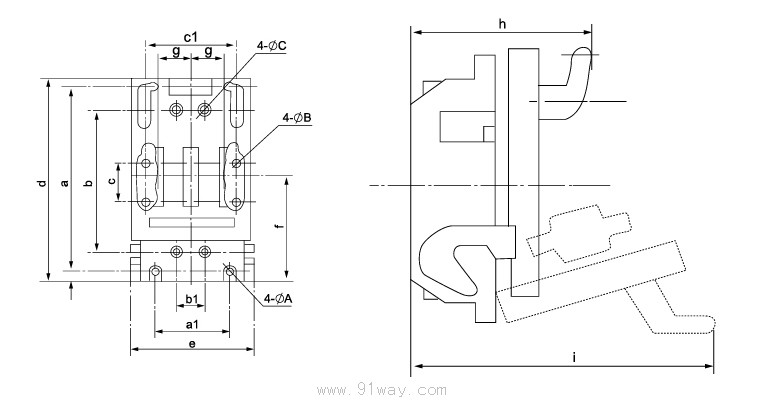

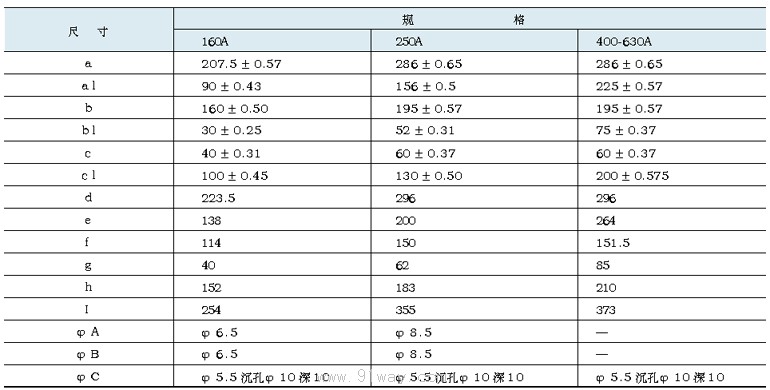

HR6系列熔斷器式隔離開關外形及安裝尺寸:





HR6系列熔斷器式隔離開關
