JZ2-H系列船用起重三相異步電動機產品詳細說明：

JZ2-H系列船用起重三相異步電動機.為鼠籠型結構.適用于船舶上作短時和斷續運行的電力拖動之用, 如錨機,絞盤機及絞車等到甲板機械.

防護等級:IP56

工作條件
海拔:≥0m ;
環境溫度:±≥45℃;
相對濕度:≤95% ;
有船舶正常營運中沖擊和振動的影響;
有霉菌,鹽霧和凝露;
橫搖:±22.5º;縱傾:10º;
橫傾:15º;
額定工作電壓:380V;
額定頻率:50HZ

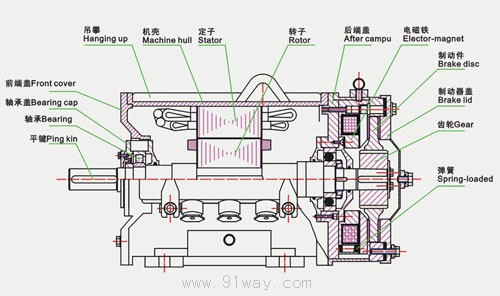

JZ2-H系列船用起重三相異步電動機型號說明


JZ2-H系列船用起重三相異步電動機技術數據

型號	功率(KW)	電流(A)	轉速(r/min)	工作方式		制動器
	380V 50Hz	380V 50Hz	380V 50Hz	S3 %	S2 min	制動力矩 N.m	吸上電壓V	維持電壓V
							吸上電流A	維持電流A
JZ2-H 11-4	1.5	4.3	1400	25	/	24.8	128/1.19	128/1.19
JZ2-H 12-4	2.2	6	1400			24.8	128/1.19	128/1.19
JZ2-H 13-4	3.5	8.9	1400			24.8	128/1.19	128/1.19
JZ2-H 21-4	5	12	1400			54.8	128/1.78	128/1.78
JZ2-H 21-6	3.5	10	900			54.8	128/1.78	128/1.78
JZ2-H 22-6	5	13.3	900			54.8	128/1.78	128/1.78
JZ2-H 31-6	7.5	19.2	900			122	128/2.05	128/2.05
JZ2-H 32-6	11	26.8	900			122	128/2.05	128/2.05
JZ2-H 41-6	16	35	900			237.5	110/9	30/2.45
JZ2-H 41-8	11	28.9	695			237.5	110/9	30/2.45
JZ2-H 22-4/12	3/1.2	6.8/7.12	1350/410	/	30/10	40	110/3.12	30/0.85
JZ2-H 23-4/12	4.3/1.7	9.5/10.1	1350/410			40	110/3.12	30/0.85
JZ2-H 32-4/12	6/2.5	12.9/11.3	1350/390			86.5	110/4.5	30/1.23
JZ2-H 33-4/12	8.5/3.5	17.9/14.8	1370/310			86.5	110/4.5	30/1.23
JZ2-H 32-4/16	6/1.7	/	1350/390		30/15	86.5	110/4.5	30/1.23
JZ2-H 33-4/16	8.5/2.4	19.2/11.6	1370/310			86.5	110/4.5	30/1.23
JZ2-H 41-4/16	12/3.5	25/18.2	1370/320			237.5	110/9	30/2.45
JZ2-H 42-4/16	18/5.0	37/23.8	1370/320			237.5	110/9	30/2.45
JZ2-H 41-4/8/16	7.5/7.5/5	16.8/17.8/26	1400/665/300		10/30/5	237.5	110/9	30/2.45
JZ2-H 42-4/8/16	11/11/7.5	23/25.5/36	1400/665/300			237.5	110/9	30/2.45
JZ2-H 51-4/8/16	16/16/11	33/35.2/49	1400/665/300			521	110/9	30/2.46
JZ2-H 52-4/8/16	22/22/16	43/47.8/71	1400/665/300			521	110/9	30/2.46
JZ2-H 61-4/8/16	30/30/22	60.5/69.5/96	1420/670/300			690	110/10.47	30/2.88
JZ2-H 71-4/8/16	45/45/30	88.5/100/142	1420/680/320			907	110/18.25	30/4.98
JZ2-H 72-4/8/16	60/60/45	114/135/195	1420/720/330			1350	110/18.25	30/4.98

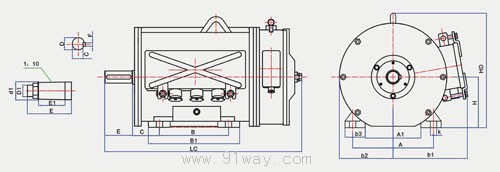

JZ2-H系列船用起重三相異步電動機安裝及外形尺寸

JZ2-H系列船用起重三相異步電動機技術數據

機座	型號	安裝尺寸																																外形尺寸
		A mm		B mm	C mm		D mm				E mm			F mm			G mm			H mm		K mm		M mm		N mm		P mm	S mm	n mm	D1 mm	E1 mm	d1 mm	AB mm	AD mm	HD mm	LC mm
1#	JZ2-11 12-4-H	190		140	85		28				60			8			24			112		14		265		230		300	19	4	/	/	/	220	120	330	485
	JZ2 -13-4-H			170																																	515
2#	JZ2-21-4 、6-H	220		150			32				80			10			27			125		14		265		230		300						260	120	360	530
	JZ2-22-6 、4/12-H			200																																	580
	JZ2-23-4/12-H			270																																	650
3#	JZ2-31-6-H	250	200			100		42				110			12			37		150		18		300		250		350						300	150	415	640
	JZ2-33-6、4/12-H		280																																		720
	JZ2-33-4/12、 4/16-H		380																																		820
4#790	JZ2-41-6、 8、4/16、 4/8/16-H	320	305			120				50			110			16			43.5		200		26		400		350	450		8				390	210	530	790
	JZ2-42-4/16、 4/8/16-H		380																																		855
5#	JZ2-51-4/8/16-H	360	360			140				60			140			18			52.9		225				500		450	550						430	210	575	975
	JZ2-52-4/8/16-H		460																																		1075
6#	JZ2-61-4/8/16-H	420	440			160				70			140			20			26		250
7#	JZ2-71-4/8/16-H	480	510			190			90				170			25			35		280		32		500		450	550			M48×5	105	90	510	300	640	1100
	JZ2-72-4/8/16-H		660																						600		550	660	24		M60×3	130	110	560	300	700	1220
																																					1500

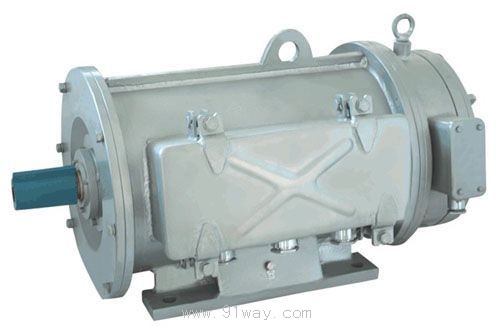

JZ2-H系列船用起重三相異步電動機
