DXJ型斷相與相序保護繼電器產品詳細說明：

概述：
DXJ斷相與相序保護繼電器是電動機的保護神。小巧、靈敏、可靠。對于電動機在斷相、錯相時具有可持續的保護作用，因此可廣泛應用于成形機械、包裝機械及各種需用三相電動機的設備中。

特點：
DXJ型斷相與相序保護繼電器可以防止由于相序相錯而導致電動機的反轉、可以防止由于斷相而導致電動機的損壞。
技術參數：
輸入額定電壓：三相380V 50Hz
允許電壓波動范圍：額定電壓的85%~110%
三相不平衡度≤15%
斷相與錯相序動作時間：≤0.5S
輸出控制觸電容量：AC220V/5A COSФ=1
AC220V/2A COSФ=0.4
功耗：≤3VA
電氣壽命：5×104次
絕緣電阻：≥100MΩ（DC500V）
絕緣強度“AC2000V 50Hz 1min
重量“約200g

使用條件：
大氣壓力：86~106kPa?? 溫度：-20~40℃
相對濕度≤85%RH

工作原理
本繼電器從A、B、C三相電壓中采樣，經電子電路判別三相平衡度，當三相中任意斷相或相序平衡點破壞，繼電器失電釋放，指示燈亮，而當工作正常時，繼電器吸動，工作指示燈熄滅。

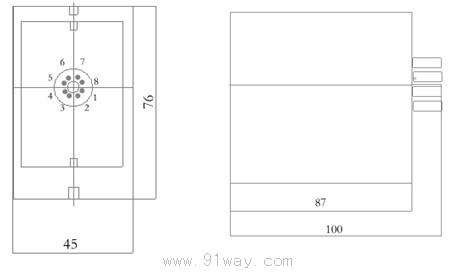

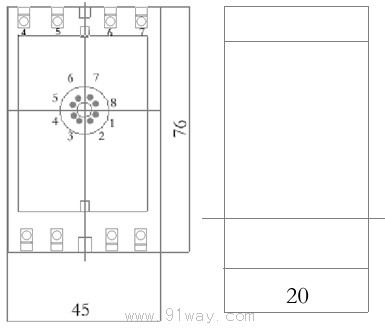

外形尺寸：

接線方式

1	2	3	4	5	6	7	8
A	B	C	空	動合		動斷

注意事項：
在電動機接線后及起動前應檢查電源相序是否接對；
電動機極性接法是否合適；
電動機、主回路、控制回路接線是否可靠。
