JD3,JD8型漏電繼電器產品詳細說明：

結構與工作原理：
JD3是電子式電流動作型漏電繼電器，主要由零序電流互感器，電子線路，試驗回路及小型繼電器組成，工作原理如下：
如圖，當穿過零序電流互感器的電路發生對地漏電時iA+iB+iC+iN≠0。零序電流互感器付邊就產生一感應信號，此信號經電子線路處理，當漏電電流達到動作值時，使可控硅導通小型繼電器吸合，利用常開常閉觸點控制使主線路繼路器或接觸器斷開，切除故障線路。
試驗回路由電阻R5，按鈕AN1及連線組成，按下按鈕AN后，即有一電流過互感器，相當于主電路發生了漏電，漏電繼電器應動作。

一、產品用途及使用范圍JD3-FS系列漏電器適用于交流電壓至660V，頻率為50Hz、電流至630A及以下，變壓器中性點接地電路中。漏電繼電器可與帶分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力起動器等到組成漏電保護裝置，作漏電和觸電保護之用，也可與蜂鳴器、信號燈等各種聲光指示器結合成漏電報警裝置。漏電繼電器的動作時間分快速型和延時型、配合使用可以對于線和支線進行分級選擇性保護，是JD3改進型號。本繼電器完全可替代過去JD3系列漏電繼電器。

額定電壓	互感器貫穿孔直徑￠(mm)				額定漏電動作電流（mA）	額定漏電不動作電流（mA）	動作時間		額定控制容量
	及最大額定電流參考值(A)						快速型	延時型
660/380	25/100	45/200	75/400	100/630	100或用戶自定	50或用戶自定	≤0.1	0.2,0.4 0.8,1 1.5,2	~220V 3A

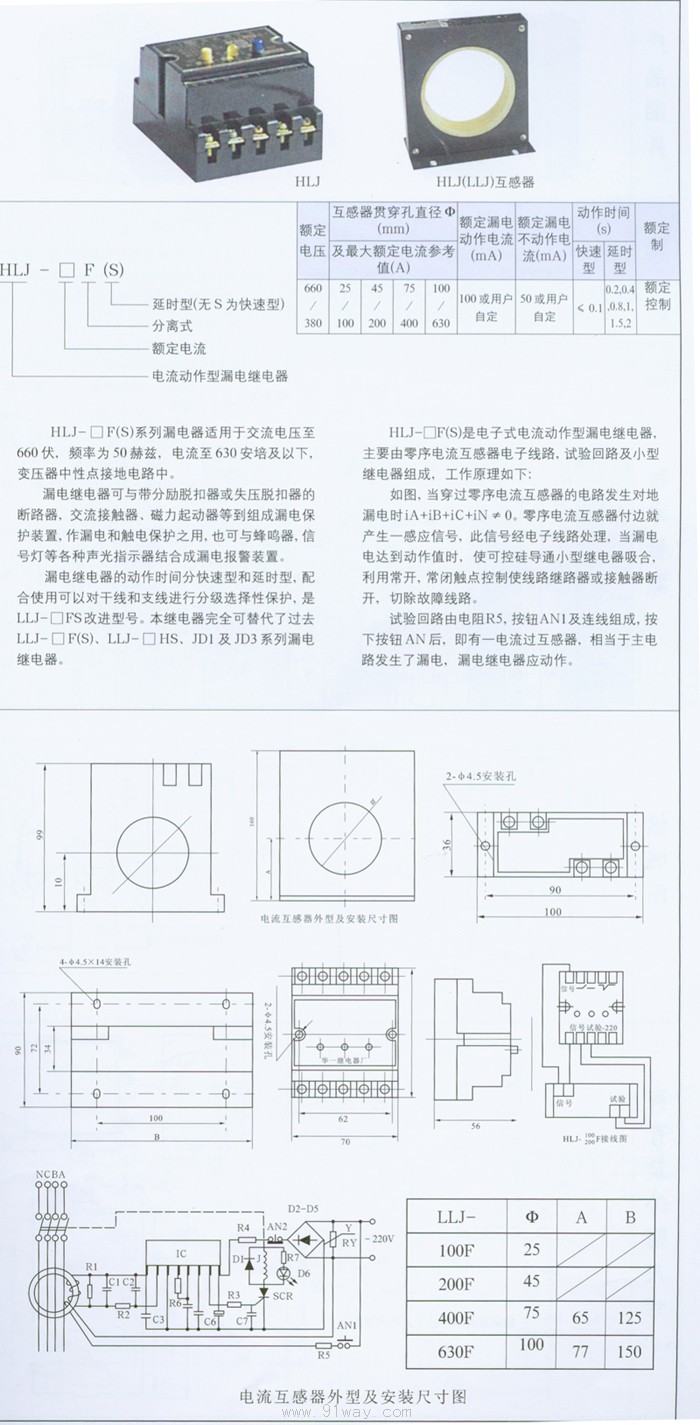

JD3,JD8型漏電繼電器
