GW13-40.5/72.5/126系列高壓隔離開關產品詳細說明：

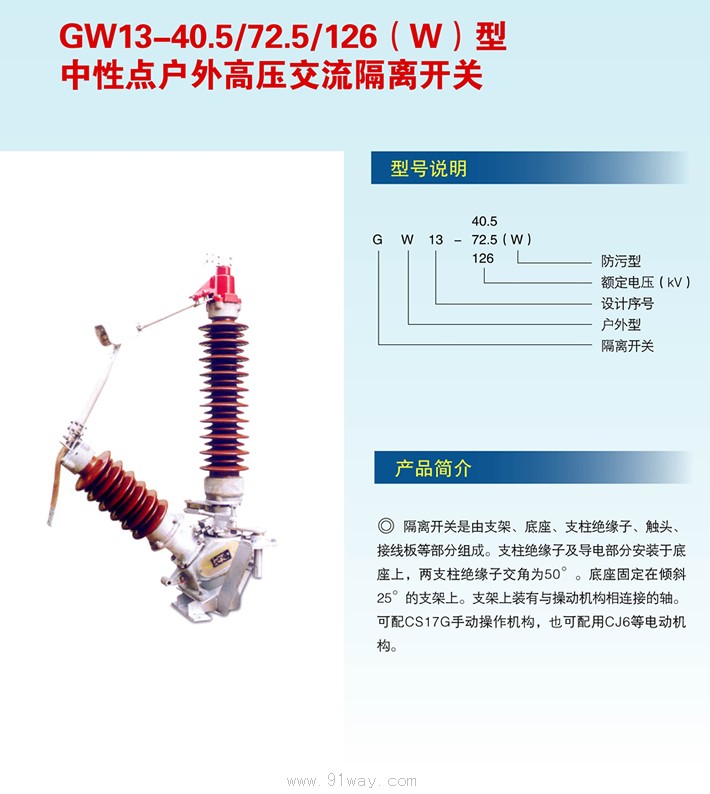

結構簡介
◎ 隔離開關由支架、底座、支柱絕緣子、觸頭、接線板等部分組成。支柱絕緣子及導電部分安裝于底座上，兩支柱絕緣子交角為50°。底座固定在傾斜25°的支架上。支架上裝有與操動機構相連接的軸。可配CS17G手動操作機構，也可配用CJ6電動機構。

GW13-40.5/72.5/126系列高壓隔離開關主要技術參數

型號	額定 電壓 kV	額定 電流 A	額定短時 耐受電流 kA/S	額定峰值 耐受電流 kA	一分鐘工頻 耐受電壓 kV	雷電沖擊 耐壓 kV
GW13－40.5（W）	40．5	630	20/4	50	80	185
GW13－72.5（W）	72．5				140	325
GW13－126（W）	126				185	450



GW13-40.5/72.5/126系列高壓隔離開關
