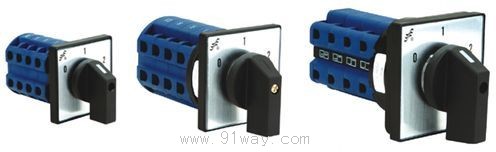

HZ25D系列組合開關產品詳細說明：

用途
HZ25D系列組合開關主要用于電氣線路中作電源開關和電動機的起動、換向、變速開關，也可作控制線路的轉換之用。

主要技術參數(shù)

型號規(guī)格		HZ25D-10	HZ25D-20	HZ25D-40
額定工作電壓Ue	V	440	440	440
約定發(fā)熱電流lth	A	10	20	40
額定工作電流le	A	4	8	16
額定控制功率P	kW	1.7	4	7.5

機械壽命和電壽命
　　機械壽命：0.01×106次，操作頻率為120次/小時。
　　電壽命：AC-23A時為0.03×106，操作頻率為120次/小時。
　　　　　　AC-3時為0.03×106次，操作頻率為120次/小時。
　　　　　　AC-4時為0.03×106次，操作頻率為120次/小時。

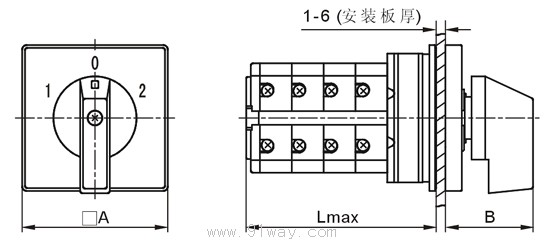

HZ25D系列組合開關外形尺寸

型號規(guī)格	尺寸（mm）
	A	Lmax	B
HZ25D-10	50	18+10n	35
HZ25D-20	56	24+13n	38
HZ25D-40	64	30+14n	42

安裝尺寸

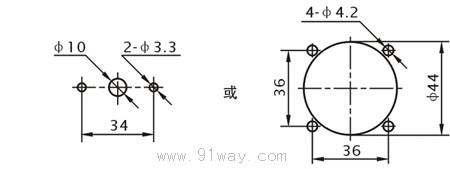

HZ25D-10

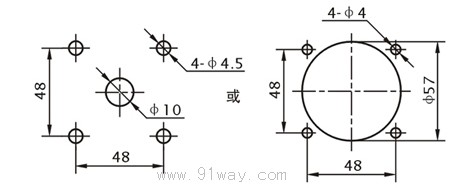

HZ25D-20


HZ25D-40
