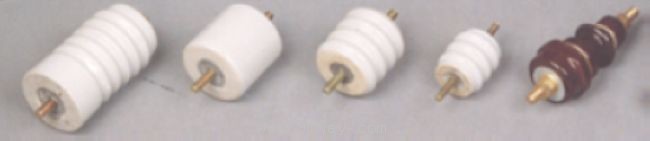

WX-01,WX-02,WH-02系列行車瓷瓶產品詳細說明：

1）蝶式絕緣子



　WX-01,WX-02,WH-02系列行車瓷瓶主要尺寸：


型號	圖號	H	h	D	d	d1	d2	R
ED-1	1	90	46	100	95	50	22	12
ED-2	1	75	38	80	75	42	20	10
ED-3	1	65	34	70	65	36	16	8
ED-4	1	50	26	60	55	30	16	6

（2）線軸絕緣子



　主要尺寸：

型號	圖號	H	h	D	d1	d2	R
EX-1	2	90	45	85	55	22	12
EX-2	2	75	37.5	70	45	20	10
EX-3	2	65	32.5	65	40	16	8
EX-4	2	50	25	55	35	16	6

（3）針式絕緣子

　主要尺寸：

型號	圖號	H	h	h1	h2	D	d1	d2	R	R1
PD-1T	3	145	80	50	35	80	50	16	10	10
PD-1M	3	220	80	50	110	80	50	16	10	10
PD-2T	3	125	66	45	35	70	44	12	8	8
PD-2M	3	195	66	45	105	70	44	12	8	8
PD-2W	4	155	66	45	55	70	44	12	8	8

（4）鼓形絕緣子（瓷珠）

主要尺寸：

型號	圖號	H	h	h1	D	d1	d2	R
G-25	5	25	15	3	22	16	7	3
G-38	5	38	25	3	30	20	8	5
G-50	5	50	35	4	36	24	9	6
G-60	5	60	40	5	45	30	10	7.5
GK-50	6	50	35	-	35	24	-	6

低壓絕緣子系列產品
注：J-拉緊絕緣子，E-高壓線路蝶式絕緣子，ED-低壓蝶式絕緣子，PD-低壓線路針式絕緣子，EX-低壓線軸絕緣子，T-鐵擔，M-木擔。

型號	額定 電壓 （KV）	工頻干耐受電壓 (KV)	工頻濕耐受電壓 (KV)	工頻擊 穿電壓(KV)	機械破壞 負荷 (KN)	重量 （Kg)
J-4.5	-	20	10	-	45	0.8
J-7	-	-	-	-	70	1.2
J-9	-	30	20	-	90	2
E-6	6	50	26	65	19	1.8
E-10	10	55	27	78	19	3.0
ED-1	-	22	10	-	12	0.8
ED-2	-	18	9	-	10	0.4
ED-3	-	16	7	-	8	0.25
ED-4	-	14	6	-	5	0.14
PD1-1TM	-	35	15	-	10	0.85
PD-1TM	-	35	15	-	8	0.9
PD-2TM	-	30	12	-	5	0.6
EX-1	-	-	-	-	15	0.8
EX-2	-	-	-	-	12	0.4

注：J-拉緊絕緣子，E-高壓線路蝶式絕緣子，ED-低壓蝶式絕緣子，PD-低壓線路針式絕緣子，EX-低壓線軸絕緣子，T-鐵擔，M-木擔

WX-01,WX-02,WH-02系列行車瓷瓶
