適用范圍
CDZ7系列接觸器式繼電器適用于交流50Hz/60Hz，額定工作電壓至660V控制電路中，作為信號中間放大隔離或傳遞給有關控制元件之用。

符合標準
國家標準：GB 14048.5
國際標準：IEC 60947-5-1

正常工作條件及安裝條件
1、周圍空氣溫度上限值不超過+40℃，下限值不低于-5℃；
2、海拔不超過2000m；
3、空氣相對濕度在+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，在最濕月的月平均最低溫度為+20℃時的月平均最大相對濕度可達90%；并允許產品表面因溫度變化偶然出現適量凝露；
4、大氣情況：應無引起爆炸危險的介質，也無腐蝕金屬和破壞絕緣的有害氣體和導電塵埃；
5、安裝位置：安裝面對垂直面的傾斜度不超過±5°；
6、沖擊與振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。

CDZ7系列接觸器式繼電器技術參數
1、繼電器的主要技術參數見表；
2、繼電器的工作電壓Us交流36V、110V、127V、220V、380V、660V；
3、動作特征：吸合電壓：85%~110%Us，釋放電壓：20%～75%Us。



結 構 待 征
觸點采用強制摩擦結構，有自潔作用。
產品可加裝輔助觸頭組及空氣延時頭等，以便擴大用途。同時采用35mm標準卡軌安裝，也可用螺釘安裝。
本產品是替代老產品JZ7系列中間繼電器理想的更新?lián)Q代產品。

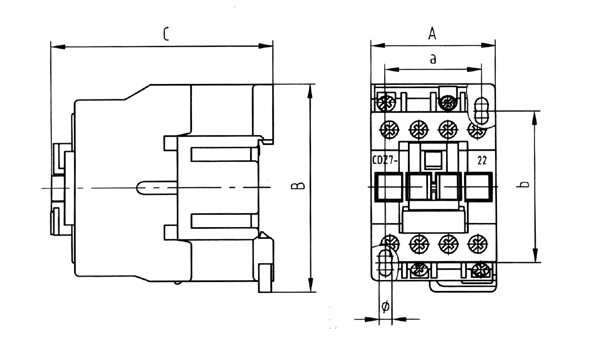

外形尺寸與安裝尺寸

CDZ7系列接觸器式繼電器
