CKSG型高壓電力電容器用串聯電抗器產品詳細說明：

1、技術特征
CKSG型高壓電力電容器用串聯電抗器用途
“6—35kV”，CKSG型高壓電力電容器用串聯電抗器是電力系統無功補償裝置的重要設備之一，高壓電力電容器與電抗器串聯后，能有效地抑制高次諧波，限制合閘涌流和操作過電壓，對電容器組的安全運行，改善網絡電壓波形，提高電壓質量和電容安全，經濟運行，起到了良好的作用。

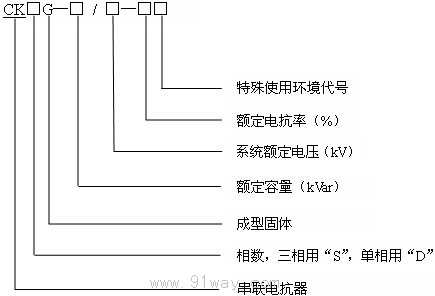

2、CKSG型高壓電力電容器用串聯電抗器產品型號



3、電抗器的使用條件
3.1環境溫度
最高氣溫+40℃
最高日平均積溫+30℃
最高年平均氣溫+20℃
最低氣溫-5℃
最低貯存溫度-25℃
3.2空氣溫度為+25℃時，相對濕度不超過90%
3.3電抗器安裝地點海拔不超過1000m。
3.4安裝場所應無嚴重影響電抗器絕緣的氣體、蒸汽、化學積灰塵及其他爆炸性和腐蝕性介質。
3.5安裝場所應無嚴重振動和顛簸。

4、串聯電抗器的容量與電容器組的容量匹配表

串聯電抗器容量kVA	單相	12	20	30	40	50	60	80
	三相	36	60	90	120	150	180	240
電容器容量kVAR		600	1000	1500	2000	2500	3000	4000
串聯電抗器容量kVA	單相	100	120	150	200	300	400
	三相	300	360	450	600	900	1200
電容器容量kVAR		5000	6000	7500	10000	15000	20000

串聯電抗器參數及外形尺寸
CKSC型，10kV，三相，XL/XC=1%，匹配電容器電壓：11kV

電抗器型號	匹配電容器規格( kvar)	電抗器容量( kvar)	電感量（mH）	外形尺寸 L×W×H(mm)	安裝尺寸
CKSC-1.0/10-1%	100	1.0	3×38.52	500×360×370	350×300,4-Φ12
CKSC-2.0/10-1%	200	2.0	3×19.26	530×360×410	350×300,4-Φ12
CKSC-3.0/10-1%	300	3.0	3×12.84	530×360×420	350×300,4-Φ12
CKSC-4.5/10-1%	450	4.5	3×8.569	530×360×460	350×300,4-Φ12
CKSC-6.0/10-1%	600	6.0	3×6.420	710×450×600	400×350,4-Φ12
CKSC-7.5/10-1%	750	7.5	3×5.133	710×450×630	400×350,4-Φ12
CKSC-9.0/10-1%	900	9.0	3×4.285	740×450×640	400×350,4-Φ12
CKSC-10.0/10-1%	1000	10.0	3×3.852	740×450×650	400×350,4-Φ12
CKSC-12.0/10-1%	1200	12.0	3×3.210	770×500×680	500×400,4-Φ14
CKSC-15.0/10-1%	1500	15.0	3×2.570	770×500×710	500×400,4-Φ14
CKSC-18.0/10-1%	1800	18.0	3×2.140	800×500×720	500×400,4-Φ14
CKSC-20.0/10-1%	2000	20.0	3×1.926	800×500×750	500×400,4-Φ14
CKSC-24.0/10-1%	2400	24.0	3×1.605	800×500×800	500×400,4-Φ14
CKSC-27.0/10-1%	2700	27.0	3×1.427	830×500×800	500×400,4-Φ14
CKSC-30.0/10-1%	3000	30.0	3×1.284	830×500×840	500×400,4-Φ14

電抗器型號	匹配電容器規格	電抗器容量	電感量(mH)	外形尺寸 L*W*H（mm）	安裝尺寸 (mm)
CKSC-6/10-6%	100 kvar	6 kvar	3*233.223	680*450*610	400*350,4-Φ12
CKSC-9/10-6%	150 kvar	9 kvar	3*153.514	740*450*640	400*350,4-Φ12
CKSC-12/10-6%	200 kvar	12 kvar	3*115.501	740*500*700	500*400,4-Φ14
CKSC-18/10-6%	300 kvar	18 kvar	3*77.246	770*500*730	500*400,4-Φ14
CKSC-27/10-6%	450 kvar	27 kvar	3*51.388	800*500*700	500*400,4-Φ14
CKSC-30/10-6%	500 kvar	30 kvar	3*46.289	830*500*780	600*400,4-Φ14
CKSC-36/10-6%	600 kvar	36 kvar	3*38.500	860*500*780	600*400,4-Φ14
CKSC-45/10-6%	750 kvar	45 kvar	3*30.781	890*550*830	600*450,4-Φ14
CKSC-54/10-6%	900 kvar	54 kvar	3*25.694	890*550*900	600*450,4-Φ14
CKSC-60/10-6%	1000 kvar	60 kvar	3*23.100	920*550*905	600*450,4-Φ14
CKSC-72/10-6%	1200 kvar	72 kvar	3*19.250	920*550*990	600*450,4-Φ14
CKSC-90/10-6%	1500 kvar	90 kvar	3*15.410	950*550*1030	600*450,4-Φ14
CKSC-108/106%	1800 kvar	108 kvar	3*12.833	1100*600*1100	700*500,4-Φ16
CKSC-126/106%	2100 kvar	126 kvar	3*11.005	1130*600*1150	700*500,4-Φ16
CKSC-144/106%	2400 kvar	144 kvar	3*9.625	1130*600*1230	700*500,4-Φ16
CKSC-162/106%	2700 kvar	162 kvar	3*8.559	1310*650*1150	800*550,4-Φ18
CKSC-180/106%	3000 kvar	180 kvar	3*7.700	1310*650*1200	800*550,4-Φ18
CKSC-198/106%	3300 kvar	198 kvar	3*7.002	1340*700*1240	800*600,4-Φ18
CKSC-216/106%	3600 kvar	216 kvar	3*6.420	1340*700*1300	800*600,4-Φ18
CKSC-240/106%	4000 kvar	240 kvar	3*5.778	1330*700*1350	800*600,4-Φ18
CKSC-252/106%	4200 kvar	252 kvar	3*5.503	1370*700*1390	800*600,4-Φ18
CKSC-288/106%	4800 kvar	288 kvar	3*4.814	1370*700*1470	800*600,4-Φ18
CKSC-300/106%	5000 kvar	300 kvar	3*4.622	1400*800*1480	900*700,4-Φ18
CKSC-360/106%	6000 kvar	360 kvar	3*3.851	1430*800*1560	900*700,4-Φ18
CKSC-480/106%	8000 kvar	480 kvar	3*2.888	1610*800*1700	1000*700,4-Φ18

電抗器型號	匹配電容器規格	電抗器容量	電感量(mH)	外形尺寸 L*W*H（mm）	安裝尺寸 (mm)
CKSC-12/10-12%	100 kvar	12 kvar	3*551.074	740*500*700	500*400,4-Φ14
CKSC-18/10-12%	150 kvar	18 kvar	3*367.383	770*500*800	500*400,4-Φ14
CKSC-24/10-12%	200 kvar	24 kvar	3*275.537	800*500*860	500*400,4-Φ14
CKSC-36/10-12%	300 kvar	36 kvar	3*183.691	830*500*930	600*400,4-Φ14
CKSC-54/10-12%	450 kvar	54 kvar	3*121.897	890*550*990	600*450,4-Φ14
CKSC-120/10-12%	1000 kvar	120 kvar	3*54.993	980*550*1190	700*450,4-Φ16
CKSC-144/10-12%	1200 kvar	144 kvar	3*45.843	1010*600*1220	700*500,4-Φ16
CKSC-180/10-12%	1500 kvar	180 kvar	3*36.637	1190*600*1200	800*550,4-Φ16
CKSC-216/10-12%	1800 kvar	216 kvar	3*30.545	1220*600*1260	800*500,4-Φ16
CKSC-252/10-12%	2100 kvar	252 kvar	3*26.190	1250*600*1300	800*500,4-Φ16
CKSC-288/10-12%	2400 kvar	288 kvar	3*22.902	1330*700*1460	800*600,4-Φ16
CKSC-324/10-12%	2700 kvar	324 kvar	3*20.363	1360*700*1490	900*600,4-Φ18
CKSC-360/10-12%	3000 kvar	360 kvar	3*18.331	1390*700*1520	900*600,4-Φ16
CKSC-396/10-12%	3300 kvar	396 kvar	3*16.657	1390*700*1600	900*600,4-Φ16
CKSC-432/10-12%	3600 kvar	432 kvar	3*15.272	1600*800*1470	900*700,4-Φ18
CKSC-480/10-12%	4000 kvar	480 kvar	3*13.748	1600*800*1580	900*700,4-Φ18
CKSC-504/10-12%	4200 kvar	504 kvar	3*13.088	1630*800*1560	900*700,4-Φ18
CKSC-576/10-12%	4800 kvar	576 kvar	3*11.456	1630*800*1700	900*700,4-Φ18
CKSC-600/10-12%	5000 kvar	600 kvar	3*10.994	1660*800*1960	900*700,4-Φ18
