AKSG系列變頻調速用輸入輸出電抗器產品詳細說明：

AKSG系列變頻調速用輸入輸出電抗器用輸入輸出電抗器：變頻器和調速器在使用過程中，經常會受到來自浪涌電流和浪涌電壓的沖擊，會嚴重?fù)p壞變頻器和調速器的性能和使用壽命，所以要在其前面加裝輸入電抗器，用以抑制浪涌電壓和浪涌電流，保護變頻器和調速器，延長其使用壽命和防止諧波干擾，同時由于變頻器和調速器是采用變頻的方式調速的，所以在調速的時候經常會產生高次諧波和產生波形畸變，會影響設備正常使用，為此，須在輸出端加裝一個輸出電抗器，用于濾出諧波電壓和諧波電流，改善電網質量，我廠生產的輸入輸出系列電抗器，采用優質進口矽鋼片和優質銅線經先進的工藝精制而成，具有體積小、溫升低、無噪音等特點，

AKSG系列變頻調速用輸入輸出電抗器技術指標

調速器 變頻器 功率KW	輸入電抗器 型號	外形尺寸 長*寬*高 （mm）	安裝尺寸 （mm）	輸出電抗器 型號	外形尺寸 長*寬*高 （mm）	安裝尺寸 （mm）
0.75	AKSG10A/5V	140*85*140	75*55	AKSG10A/9V	140*85*140	75*55
1.5	AKSG10A/5V	140*85*140	75*55	AKSG10A/9V	140*85*140	75*55
2.5	AKSG10A/5V	140*85*140	75*55	AKSG10A/9V	140*85*140	75*55
4	AKS15A/5V	140*85*140	75*55	AKS15A/9V	140*85*140	75*55
5.5	AKS15A/5V	140*85*140	75*55	AKS15A/9V	140*85*140	75*55
7.5	AKSG20A/5V	175*130*140	82*75	AKSG20A/9V	140*85*140	75*55
11	AKSG30A/5V	175*130*140	82*75	AKSG30A/9V	210*165*170	110*85
15	AKSG40A/5V	210*120*190	110*70	AKSG40A/9V	210*165*170	110*85
18	AKSG50A/5V	210*120*190	110*70	AKSG50A/9V	210*165*170	110*85
22	AKSG60A/5V	210*165*170	110*85	AKSG60A/9V	210*165*170	110*85
30	AKSG80A/5V	210*165*170	110*85	AKSG80A/9V	270*190*230	155*100
37	AKSG110A/5V	210*165*170	110*85	AKSG110A/9V	270*190*230	155*100
45	AKSG125A/5V	210*165*170	110*85	AKSG125A/9V	270*190*230	155*100
55	AKSG150A/5V	270*170*220	155*85	AKSG150A/9V	290*200*230	170*115
75	AKSG200A/5V	290*190**255	170*85	AKSG200A/9V	300*230*230	173*135
93	AKSG250A/5V	290*190*230	170*105	AKSG250A/9V	330*230*230	190*130
110	AKSG275A/5V	290*190*230	170*105	AKSG275A/9V	330*230*230	190*130
132	AKSG330A/5V	320*240*230	193*130	AKSG330A/9V	340*230*230	212*130
160	AKSG450A/5V	330*210*290	193*130	AKSG450A/9V	330*220*290	193*140
187	AKSG500A/5V	330*210*290	193*130	AKSG500A/9V	330*220*290	193*140
200	AKSG510A/5V	330*210*290	193*130	AKSG510A/9V	330*220*290	193*140
220	AKSG540A/5V	330*210*290	193*130	AKSG540A/9V	330*220*290	193*140
250	AKSG625A/5V	330*220*290	193*140	AKSG625A/9V	350*280*290	193*150
315	AKSG800A/5V	330*240*290	193*150	AKSG800A/9V	350*280*290	193*150
375	AKSG1000A/5V	350*280*290	193*150	AKSG1000A/9V	400*300*350	240*200
400	AKSG1100A/5V	350*280*290	193*150	AKSG1100A/9V	400*300*350	240*200

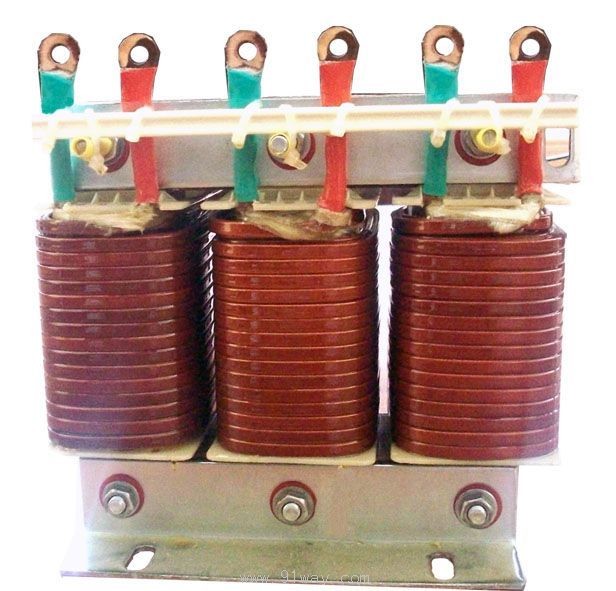

AKSG系列變頻調速用輸入輸出電抗器
