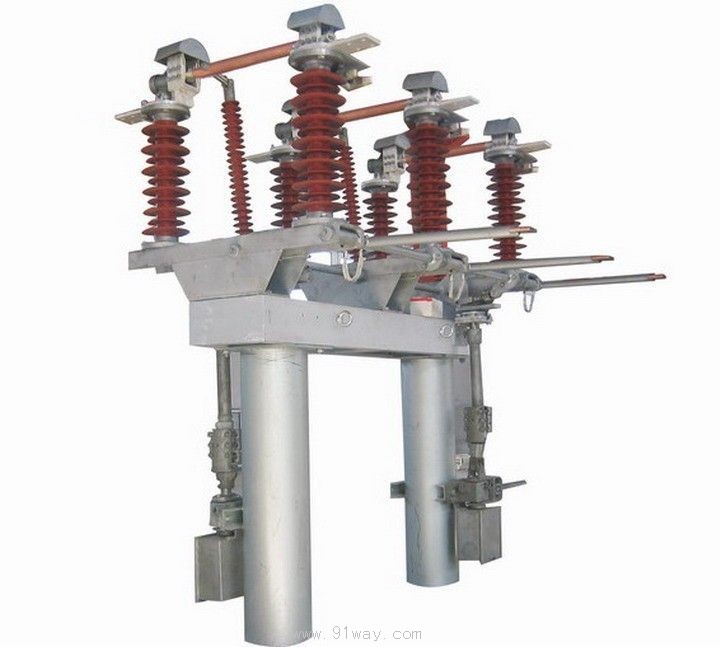

GW15-12-40.5-72.5型戶外高壓隔離開關產品詳細說明：

GW15-12-40.5-72.5型戶外高壓隔離開關是三相交流、頻率為50Hz的戶外高壓輸電設備，用以無載情況下斷開或接通高壓線路，改變配電裝置及母線的運行方式，以及在檢修母線、斷路器等電器設備時，實現安全的電氣隔離。 本產品為雙柱水平斷口垂直開啟式結構，分閘后其斷口清晰可見，利于巡視。產品具有占地面積小、相間距離小、結構簡單、操作方便、外觀簡捷等優點。導電閘刀采用兩步動作，即動觸頭與靜觸座接觸后動觸頭翻轉40°，使動、靜觸頭之間的接觸壓力穩定、可靠，達到與靜觸指緊密接觸。靜觸座裝配采用內藏外壓式結構，觸指彈簧不會產生分流。轉動部分軸承采用雙封閉和自潤滑軸承，保持良好潤滑及轉動靈活，一般很少需要檢修。 本產品可以從地面以上進行供貨。本產品符合GB1985-2004《交流高壓隔離開關與接地開關》，等效采用IEC60129（1984）《交流高壓隔離開關與接地開關》及GB/T11022－1999《高壓開關設備和控制設備標準的共用技術要求》。 本產品配用的是棒形支柱復合絕緣子（也可以配用瓷絕緣子，根據使用污穢條件分為三級防污型和四級防污型），按接地方式可分“不接地”、“前接地（副觸座側帶接地開關）”、“后接地（主觸座側帶接地開關）”、“雙接地”四種形式。 　

產品的分類
1、 GW15－12、40.5、72.5型戶外隔離開關是由三個獨立的單相隔離開關與整體槽鋼橫梁及兩根立柱組成，它是派生帶接地開關的基本單元。
2、 前接地開關每相裝一個接地開關（副觸指座側帶接地開關）。
3、 后接地開關每相裝一個接地開關（主觸指座側帶接地開關）。
4、 雙接地開關每相裝二個接地開關。
5、 安裝方式為水平安裝。
6、 按操作方式分為三極聯動或單極操作。
7、 按采用絕緣子材料分瓷絕緣子和復合絕緣子。
8、 按工作環境分為Ⅲ級防污和Ⅳ級防污。
9、 按操動機構分為主刀（隔離開關）有電動與手動兩種操動機構，地刀（接地開關）只有手動操動機構。主刀手動時，使用CS17－G手搬式操動機構或CS9-G手搖操動機構，地刀使用CS17-G手搬式操動機構。

GW15-12-40.5-72.5型戶外高壓隔離開關技術參數
1、 隔離開關的主要技術參數見表1 表 1 分類 型 號 額定電壓 kV 額定電流 A 隔離開關 接地開關 接地種類 所配機構 　 額定峰值耐受電流kA（峰值） 額定短時耐受電流kA/4s（有效值） 額定峰值耐受電流kA（峰值） 額定短時耐受電流kA/4s（有效值） 隔離開關 接地開關 　防污型 GW15— 12 40.5 72.5 630 50 20 50 20 不接地左單接地右單接地雙接地 手搖機構或手搬機構 電動機構 CS17-G 　 1250 80 31.5 80 31.5 　 　 1600 100 40 100 40 　 2000 　 2500 　注：12kV最大額定電流為1250A 三、訂貨需知訂貨時應說明：產品型號、額定電壓、額定電流、接地種類（前接地、后接地、雙接地、不接地）、防污等級，手動機構、電動機構等特殊要求
